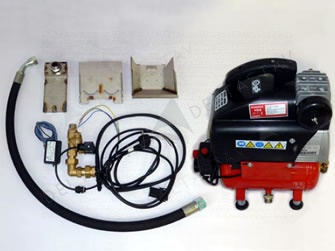

CP25KGSP Sada pro ATMOS A 25 hořák

Detailní popis produktu

Dřevěné kotle vybavené ATMOS A 25 a A 45 hořáky vyžadují pravidelnou údržbu, aby byla zajištěna efektivní funkce, zejména při použití granulí s vyšším obsahem nečistot, jako je kůra nebo prach. V takových instalacích může hromadění klinkerů a popelu ve spalovací komoře snížit účinnost a prodloužit intervaly údržby. Sada CP25KGSP poskytuje automatické řešení pro čištění spalovací komory v pravidelných intervalech nebo po každém spalovacím cyklu. Tento systém se běžně používá v bytových i komerčních topných systémech, kde jsou dřevěné kotle integrovány do centrálních topných okruhů a systémů odvodu spalin.

Pro montéry a servisní techniky je sada CP25KGSP řešením pro modernizaci stávajících dřevěných hořáků. Pneumatický čisticí mechanismus zajistí rychlé a spolehlivé odstranění spalovacích produktů bez ručního zásahu, čímž se snižuje počet výpadků a nároky na údržbu.

Technické parametry

Jmenovitý průměr	DN 28
Hmotnost	35,926 kg
Kód	H0544
Značka	Atmos

Jmenovitý průměr 28 mm (DN 28) je klíčový pro zajištění kompatibility s původními vzduchovody a pneumatickými komponenty hořáku. Tato velikost určuje průtokovou kapacitu čisticího vzduchu a musí být v souladu s návrhem hořáku, aby byla zajištěna optimální výkonnost. Sada je specificky navržena pro ATMOS A 25 a A 45 hořáky, a její parametry jsou důležité pro správné rozměření a integraci do systému.

Montáž a připojení

Montáž sady CP25KGSP zahrnuje připojení pneumatické hadice o délce 1 m s vnitřním průměrem DN 28 a závitem 3/4 palce k vzduchovému systému hořáku. Klapka musí být zapojena do elektroniky hořáku přes určený konektor VV(15). Je důležité ověřit kompatibilitu modulu AD02 s výfukovým ventilátorem kotle a modulu AD04 s elektronikou hořáku. Běžné chyby při montáži zahrnují nesprávné závity hadicových nýtů a nesouhlas čisticího kanálu se spalovací komorou. Čisticí kanál musí být pevně upevněn zástrčnou maticí a podložkou, aby byly vyloučeny úniky vzduchu během provozu.

Kompatibilita a příslušenství

Sada CP25KGSP je kompatibilní s ATMOS A 25 a A 45 hořáky. Je vhodná i pro kotle s výfukovými ventilátory, včetně modelů DC18SP, DC25SP, DC30SPX, DC32SP, C18SP a C25SP (od výrobního čísla 343500). Další komponenty potřebné pro plnou funkčnost zahrnují moduly AD02 a AD04. Rozšířená sada zahrnuje kompresor o výkonu 1500 W s nádrží o objemu 6,0 L. Pro instalace, kde by mělo čištění probíhat mimo noční hodiny, je třeba zakoupit zvlášť speciální časovač; standardní časovače nejsou kompatibilní s řídicí logikou systému.

Technický pozadí pro projektanty

Sada CP25KGSP pracuje tím, že přivádí stlačený vzduch přes výhradní kanál do spalovací komory, kde odstraňuje klinkery a popel. Systém využívá řídicí ventil aktivovaný elektronikou hořáku, čímž je zajištěno, že čištění probíhá v přiměřených intervalech. Materiály použité ve sadě, včetně hadice a nýtů, jsou vybrány pro odolnost a odolnost vůči vysokým teplotám. Integrace modulů AD02 a AD04 umožňuje přesné řízení výfukového ventilátoru a kompresoru, čímž se zvyšuje účinnost systému. Účinnost čisticího procesu je ovlivněna tlakem vzduchu z kompresoru a souhlasem čisticího kanálu se spalovací komorou.

Údržba a provoz

Pravidelná kontrola pneumatické hadice a nýtů je nezbytná, aby byly vyloučeny úniky nebo zácpy. Čisticí kanál by měl být kontrolován na opotřebení nebo poškození, které by mohlo ovlivnit výkon. Řídicí ventil a moduly je třeba pravidelně testovat, aby bylo ověřeno, že reagují správně na signály z hořáku. V návodu nejsou uvedena konkrétní intervaly údržby; údržba by však měla být součástí pravidelných kontrol systému. Systém by měl být vypnutý během údržby, aby bylo zabráněno neúmyslnému aktivování.

Nejčastější otázky

Může být sada CP25KGSP použita s ATMOS A 85 hořákem?
Ne, ATMOS A 85 je vybaven pneumatickým čištěním jako standard a tento sadu pro modernizaci není potřeba.

Je kompresor o výkonu 1500 W součástí standardní sady?
Ne, kompresor je součástí rozšířené sady a musí být objednán zvlášť, pokud je potřeba.

Může být pro řízení intervalů čištění použit standardní časovač?
Ne, systém vyžaduje speciální časovač kompatibilní s řídicí logikou hořáku.

Může být sada nainstalována na starší modely ATMOS A 25 hořáků?
Ano, ale doporučuje se ověřit výrobní číslo a zajistit, že hořák je vybaven servomotorem a kompatibilní elektronikou.
