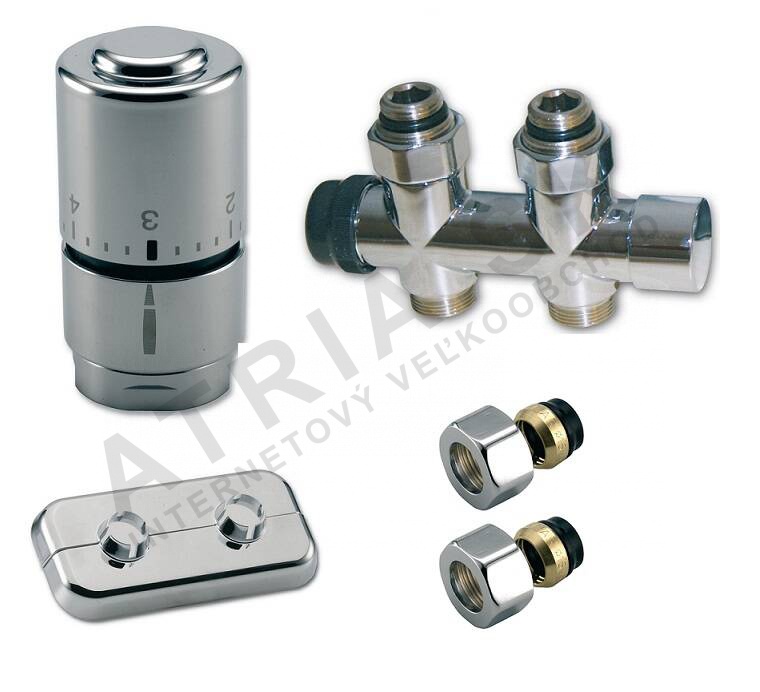

Compact set OPTIMA - přímý, CU 15 x 1 mm - chrom IVAR.KIT DV 10315

Detailní popis produktu

Tato kompaktní sada je ideální pro instalaci do koupelen, kuchyní a dalších vlhkých prostor, kde je vyžadováno přesné řízení průtoku a teploty vody. Často se používá v bytových i komerčních budovách s centrálním vytápěním nebo systémy teplé vody. Sada umožňuje přímé připojení k měděným nebo vícesložkovým ALPEX potrubím, což zajišťuje spolehlivou funkci v prostředí s kolísavými tepelnými zátěžemi. Montéři by měli zajistit, že návrh systému zahrnuje tepelné dilatace a kontrakce materiálů potrubí.

Korektní instalace vyžaduje přesné zarovnání těla kohoutu a sanitárního zařízení a ověření bezchybné mechanické spojky. Sada je vhodná jak pro novostavby, tak pro rekonstrukce, kde jsou prostorové omezení a vyžadovány kompaktní řešení. Zahrnutí termostatického vložku zajišťuje samořízené řízení teploty bez nutnosti vnějších úprav.

Technické parametry

Instalace a připojení

Instalace začíná ověřením rozměrů potrubí a zajištěním, že měděná trubka je čistě odříznuta a bez ostružin. Rozměr připojení je 1/2 palce pro vstup kohoutu a M24 pro sanitární zařízení. Přísné dodržování momentu utažení je kritické: použijte 25–35 Nm pro přípojku DF 03 a 30–40 Nm pro přípojku DF 01 s kalibrovaným klíčem. Nesprávný moment může vést ke svařům nebo poškození těsnících ploch.

Montéři by měli také zkontrolovat, že termostatický vložek je správně dosazen a že píst kohoutu se volně pohybuje. Běžné chyby zahrnují přetahování přípojek, které mohou zkroucit tělo z mosazi, a špatné zarovnání závitů, což může vést k poškození závitů. Vždy ověřte směr průtoku uvedený na těle kohoutu a ujistěte se, že sada je nainstalována ve správné poloze.

Kompatibilita a příslušenství

Sada je kompatibilní s měděnými trubkami o rozměrech 15 x 1 mm a vícesložkovými ALPEX potrubími. Zahrnuje dvojitý kryt pro estetické integrování do sanitárního zařízení. Pro standardní instalaci nejsou potřeba žádná další příslušenství, i když doporučuje se použít specifické nástroje jako střihák a ostružinovač. Pro tento model nejsou uvedeny žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

Sada funguje prostřednictvím termostatického mechanismu, který reaguje na změny okolní teploty a upravuje průtok teplé vody, aby udržoval požadované nastavení. Materiál mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou pevnost, což z ní činí vhodnou pro dlouhodobé vystavení vodě a páře. Chromový povlak zvyšuje odolnost proti povrchovému opotřebení a špinění.

Integrace do systému závisí na správném rozvrhu potrubí a podpory, aby se zabránilo namáhání těla kohoutu. Doporučuje se použít netuhé těsnění a vhodné těsnící prostředky, aby se minimalizovala galvanická koroze. Účinnost systému je ovlivněna přesností reakce termostatu a kvalitou mechanických spojek. Tepelné cykly v průběhu času mohou ovlivnit těsnost, pokud nebudou dodržovány montážní tolerance.

Služba a provoz

Doporučuje se pravidelné kontrolování pístu kohoutu a těsnících ploch, aby bylo možné odhalit rané známky opotřebení nebo svařů. Nejsou stanoveny konkrétní intervaly servisu, ale sada by měla být kontrolována během běžné údržby celého systému. Pokud se termostatická funkce stane nečinná nebo nestabilní, měl by být vložek odstraněn a prozkoumaný na přítomnost nečistot nebo mechanické poruchy. Vždy zajistěte, že systém je vyčerpán, než provedete jakékoliv kontroly nebo opravy.

Nejčastější otázky

Lze sada použít s měděnými a ALPEX potrubími společně?
Ano, sada je navržena k použití jak s měděnými, tak s vícesložkovými ALPEX potrubími, pokud odpovídají rozměry připojení a instalace sleduje standardní postupy pro každý materiál.

Je termostatický vložek vyměnitelný s jinými modely?
Ne, vložek je specificky navržen pro tento model a není vyměnitelný s jinými kohouti značky IVAR bez potvrzení od výrobce dle technického listu.

Jaký je maximální moment utažení pro přípojky DF 03 a DF 01?
Maximální moment je 35 Nm pro DF 03 a 40 Nm pro DF 01. Překročení těchto hodnot může poškodit přípojku nebo tělo kohoutu.

Lze sada použít v párových systémech?
Ne, sada je určena pro maximální teplotu 100°C a není vhodná pro párové systémy, které obvykle překračují tuto mez.
