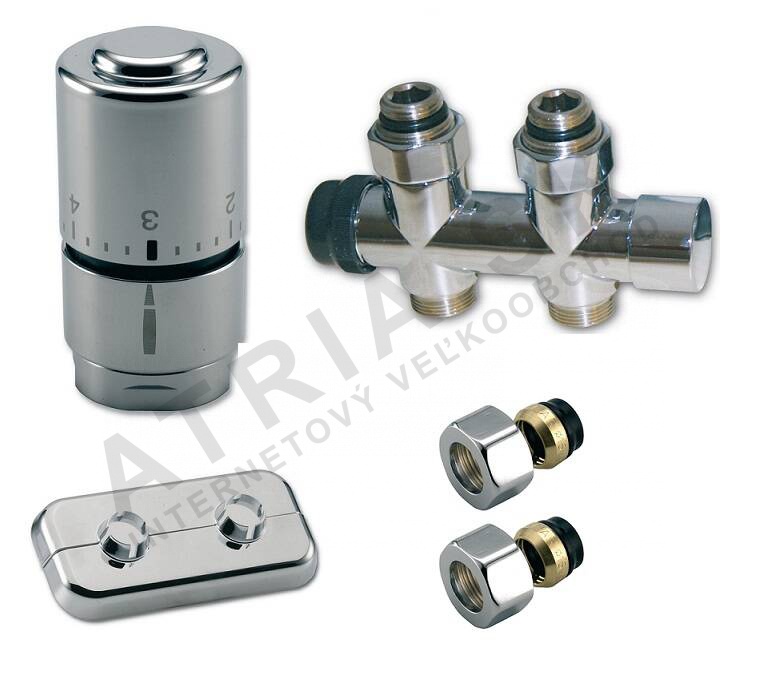

Kompaktní sada OPTIMA - přímá, CU 15 x 1 mm - inox IVAR.KIT DV 10315

Detailní popis produktu

Kompaktní sady jako model OPTIMA přímá se běžně používají ve výstavbě bytových i komerčních budov k připojení sanitárních zařízení k centrálnímu vytápění nebo topné vody. Instalatéři tyto sady používají ve vanových, kuchyňských a pomocných místnostech, kde se používá měděné nebo vícesložkové potrubí. Kompatibilita s systémem a modulární design umožňuje integraci jak do novostaveb, tak rekonstrukcí, zajišťuje bezpečné a netěsné spojení. Sada obsahuje všechny potřebné komponenty pro kompletní instalaci, což snižuje potřebu dalších příslušenství a zajišťuje rychlý průběh práce.

Tyto sady jsou zvláště vhodné pro systémy, kde je potřeba přesného řízení teploty, například v podlahovém vytápění nebo jednotlivých radiátorových okruzích. Modulární charakter komponent umožňuje flexibilní montáž a snadný přístup pro údržbu. Materiály a design jsou vybrány tak, aby zaručovaly dlouhodobou odolnost v prostředí s kolísajícími teplotami a tlaky.

Technické parametry

Materiál	Měď CW617N s povrchovou úpravou
Provozní teplota	+100 °C
Nominální tlak	PN 10
EAN	8595145907267
Hmotnost	1,121 kg
Kód	KIT530005INOX15
Značka	IVAR

Nominální tlak PN 10 zajišťuje, že sada je vhodná pro běžné domácí topné systémy s průměrnými tlakovými hodnotami. Maximální provozní teplota +100 °C umožňuje kompatibilitu s topnými okruhy a systémy pracujícími v běžných domácích parametrech. Tyto hodnoty jsou zásadní pro správné rozměrování a integraci do systému, zajišťují, že sada dokáže vydržet očekávané tepelné a hydraulické zatížení bez poruchy.

Montáž a připojení

Instalační postup zahrnuje připojení sady k měděnému potrubí o průměru 15 x 1 mm a ke závitovým přípojkám se závitem 1/2 palce ženský a M24 mužský. Je důležité ověřit typ závitu a rozměry potrubí před sestavením, aby nedošlo k nesrovnání nebo úniku. Moment přetahování pro komponentu DF 03 by měl být mezi 25–35 Nm a pro komponentu DF 01 mezi 30–40 Nm. Běžné chyby při montáži zahrnují nesprávné přetahování, které může vést k únikům nebo poškození závitů, a špatné zarovnání komponent, což může omezit průtok nebo způsobit vibrace.

Kompatibilita a příslušenství

Tato kompaktní sada je navržena k použití s měděným nebo vícesložkovým ALPEX potrubím. Je kompatibilní se standardními topnými systémy pracujícími v rámci stanovených tlakových a teplotních mezí. Pro základní instalaci není třeba žádné další příslušenství, protože sada obsahuje všechny potřebné komponenty. Doporučuje se však mít k dispozici těsnící materiály, jako je PTFE páskování nebo závitový těsnicí prostředek. Související produkty zahrnují další sady OPTIMA pro jiné konfigurace, jako jsou rohy nebo šikmé montáže.

Technický pozadí pro projektanty

Sada pracuje kombinací termostatického ventilu a regulovatelného přípojky, což umožňuje přesné řízení průtoku vody a teploty. Tělo je vyrobeno z mědi CW617N, což je vysokopevná slitina známá svou odolností proti korozi a trvanlivostí v mokrém prostředí. Povrchová úprava zvyšuje její odolnost proti oxidaci a opotřebení. Integrace do systému závisí na správném rozměrování a zarovnání, aby byl zajištěn rovnoměrný průtok a zabráněno poklesům tlaku. Trvanlivost a účinnost jsou ovlivněny kvalitou instalace, čistotou systému a pravidelností kontrol a údržby.

Služba a provoz

Pravidelná údržba by měla zahrnovat kontroly na úniky, ověření plynulosti fungování ventilu a pevnosti všech spojení. V technických datech nejsou uvedeny konkrétní intervaly pro servis, ale doporučuje se pravidelné kontrolování sady, zejména po obdobích intenzivního provozu nebo kolísání tlaku v systému. Jakékoliv známky koroze, úniků nebo snížené výkonnosti by měly být řešeny co nejdříve, aby se zabránilo selhání systému.

Nejčastější otázky

Lze sadu připojit k vícesložkovému ALPEX potrubí?
Ano, sada je navržena pro použití jak s měděným, tak s vícesložkovým ALPEX potrubím, což zajišťuje kompatibilitu s různými materiály potrubí používanými v moderních sanitárních systémech.

Jaký moment přetahování je potřeba pro komponentu DF 03?
Doporučený moment přetahování pro komponentu DF 03 je mezi 25–35 Nm, aby bylo zajištěno bezpečné a netěsné spojení bez poškození závitů.

Je sada vhodná pro použití v systémech s topnou vodou?
Ano, sada je schválená pro provozní teplotu až +100 °C, což ji činí vhodnou jak pro vytápění, tak pro systémy s topnou vodou v běžných domácích parametrech.

Jaké materiály se používají při výrobě sady?
Tělo je vyrobeno z mědi CW617N s povrchovou úpravou pro zvýšení odolnosti proti korozi. Tento materiál je vybrán pro svou trvanlivost a výkon v mokrém a vysokoteplotním prostředí.
