Compact set OPTIMA - rohový, AL 16 x 2 mm - chrom IVAR.KIT DV 10416

Detailní popis produktu

Tento kompaktní rohový set je navržen k integraci do otopných soustav koupelen, zejména v bytových a komerčních budovách, kde je důležitá úspora místa a výkon systému. Sada se často používá v mokrých zónách, jako jsou koupelny a kuchyně, kde je potřeba přesného řízení teploty a spolehlivého provozu. Systém je vhodný pro nízkotlaké hydronické otopné aplikace a často se instaluje spolu s ALPEX vícevrstvými potrubními systémy. Kompaktní design umožňuje flexibilní montáž v omezeném prostoru, zatímco termostatické řízení zajišťuje pohodlí uživatelů a energetickou účinnost.

Instalatéři pracující s tímto systémem obvykle integrují otopná tělesa nebo podlahové vytápění do potrubní sítě budovy. Sada je navržena k použití s měděným nebo ALPEX potrubím a vyžaduje pečlivou pozornost k momentu přírub a vyrovnání, aby byl zajištěn bezneteký provoz. Sada je zvláště vhodná pro systémy, kde je potřeba rohová konfigurace, aby byly splněny požadavky na rozvrh nebo připojení k armaturám pod úhlem.

Technické parametry

Montáž a připojení

Sada se připojuje pomocí závitu 1/2 palce a připojení ALPEX 16 x 2 mm. Moment přírub pro přírubu DF 03 je 25–35 Nm a pro přírubu DF 01 je 30–40 Nm. Instalatéři by měli zajistit, že připojení ALPEX je správně sedící a že závit je čistý a nepoškozený, před zatíráním. Běžné chyby při montáži zahrnují přetírání, které může poškodit těsnící plochy, a nesprávné vyrovnání, které může vést k nerovnoměrnému namáhání komponent. Je také důležité ověřit, že systém je kompatibilní s materiálem potrubí a že všechna připojení jsou provedena podle specifikací výrobce.

Kompatibilita a příslušenství

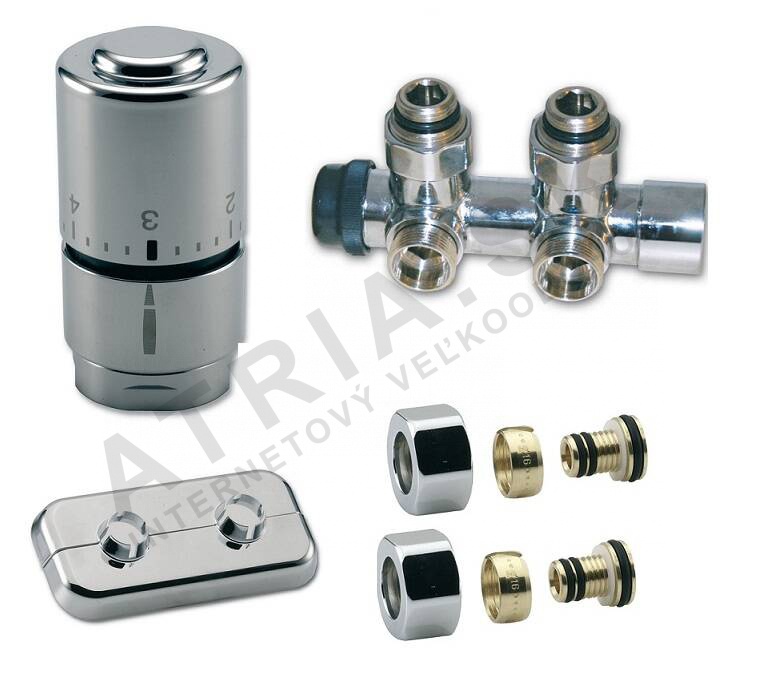

Tato sada je kompatibilní s měděným a ALPEX vícevrstvým potrubním systémem. Obsahuje termostatický ventil, směšovací těleso a dvojitý kryt, ale žádné další přírubové prvky nebo nástroje nejsou zahrnuty. Pro montáž se doporučuje mít připravené vhodné kleště a nástroje na moment, aby bylo zajištěno přesné zatírání. Pro tuto verzi nejsou uvedeny žádné alternativní produkty.

Technický pozadí pro projektanty

Systém pracuje pomocí termostatického ventilu, který reguluje průtok ohřáté vody podle teploty okolního prostředí. Mosaz CW617N poskytuje dobrou tepelnou vodivost a mechanickou pevnost, zatímco povrchová úprava zvyšuje odolnost proti oxidaci a opotřebení. Systém je navržen k integraci do nízkotlakých otopných systémů a je vhodný pro použití s otopnými tělesy nebo podlahovým vytápěním. Doba životnosti a účinnost systému závisí na kvalitě montáže, stavu připojeného potrubí a pravidelnosti provádění kontrol.

Služba a provoz

Při provozu systém vyžaduje pravidelnou údržbu jen v podobě pravidelných vizuálních kontrol na neteky nebo známky opotřebení. Termostatický ventil by měl být kontrolován na správné fungování a reakci na změny teploty. Pokud systém má být servisován, je důležité ho odpojit od hlavní otopné smyčky a postupovat podle pokynů výrobce pro demontáž a znovusestavení. V technických datech nejsou uvedena žádná konkrétní období pro servis.

Nejčastější otázky

Může být tato sada připojena k měděnému potrubí?
Ano, sada je kompatibilní s měděným potrubím a je navržena k použití s měděným nebo ALPEX vícevrstvým potrubím.

Jaká je maximální provozní teplota sady?
Sada je hodnocena pro provoz až do +100 °C, což ji činí vhodnou pro standardní otopné aplikace.

Jaký moment přírub je doporučen pro přírubu DF 03?
Doporučený moment přírub pro přírubu DF 03 je 25–35 Nm.

Je tato sada vhodná pro použití v rohové instalaci?
Ano, sada je speciálně navržena pro rohové instalace a obsahuje pravou konfiguraci pro flexibilní rozvrhové možnosti.
