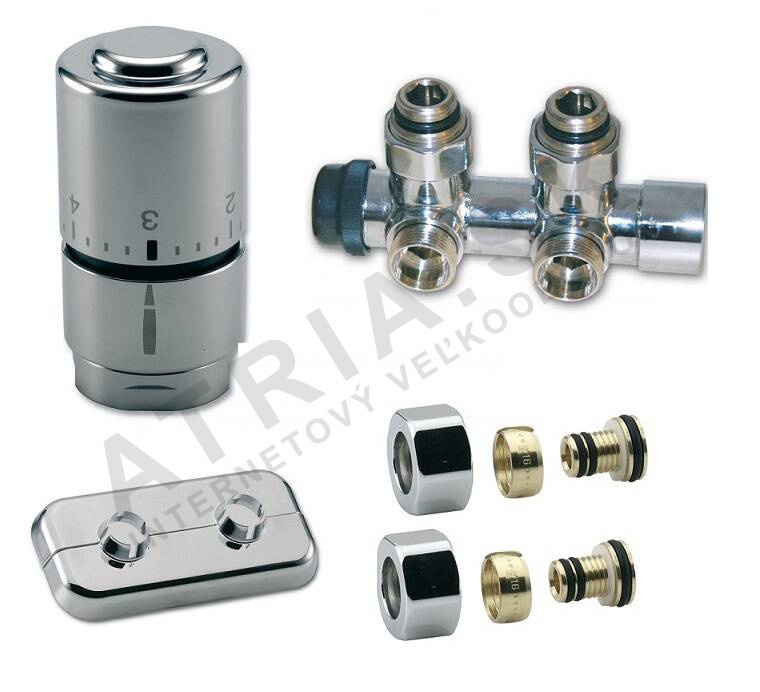

Compact set OPTIMA - rohový, AL 16 x 2 mm - inox IVAR.KIT DV 10416

Detailní popis produktu

Tento kompaktní rohový set je vhodný pro instalaci do koupel, kuchyní a dalších prostor, kde je omezený prostor a vyžaduje se přesné řízení průtoku vody. Často se používá v centrálních topných systémech a okruzech teplé vody pro připojení sanitárních zařízení, jako jsou umývadla, sprchové koupelty a bidety. Sestava je vhodná pro použití v obytných i komerčních budovách, kde poskytuje spolehlivý a efektivní provoz i v prostředí s kolísajícími teplotami a tlaky.

Systém se snadno integruje do stávajících potrubních rozvodů a je ideální pro modernizace nebo nové instalace, kde je preferováno kompaktní řešení. Zahrnutí termostatické hlavy umožňuje přesné řízení teploty, což snižuje spotřebu energie a zvyšuje pohodlí uživatelů. Sestava je určena pro použití s měděným a vícevrstvým potrubím ALPEX, což zajišťuje kompatibilitu s širokou škálou moderních potrubních materiálů.

Technické parametry

Instalace a připojení

Sada je připojena pomocí závitu 1/2 palce a spojení M24, což zajišťuje bezúnikové připojení k potrubnímu systému. Potrubí ALPEX 16 x 2 mm je vloženo do stlačovacího přípojky a utaženo podle specifikovaných momentů: 25–35 Nm pro přípojku DF 03 a 30–40 Nm pro přípojku DF 01. Montéři by měli zajistit, že potrubí je plně zasunuto do přípojky a dodržuje se pořadí utahování, aby se zabránilo poškození nebo vychýlení komponent.

Běžné chyby při instalaci zahrnují přetížení přípojek, což může vést ke deformaci těsnících ploch, a nesprávné zarovnání těla ventilu s potrubím. Důležité je ověřit, že termostatická hlavice je správně zasunuta a že všechna spojení jsou bez nečistot před finálním utažením. Po instalaci by měl být proveden tlakový test pro ověření integrity systému.

Kompatibilita a příslušenství

Tato kompaktní sada je kompatibilní se standardními měděnými a vícevrstvými potrubními systémy ALPEX. Je navržena pro použití s ventilem IVAR DV 10416 a zahrnuje dvojitou krytku pro uzavření nepoužívaných otvorů. Pro plnou funkčnost systému mohou být podle potřeby instalace vyžadovány další komponenty, jako izolace potrubí a montážní konzole. Související produkty zahrnují termostatické vložky IVAR a dvojitou krytku OPTIMA.

Technický pozadí pro projektanty

Kompaktní sada funguje kombinací termostatického ventilu a stlačovacího přípojky pro regulaci a směrování průtoku vody. Mosazná konstrukce CW617N poskytuje dobrý tepelný vodivost a mechanickou pevnost, což zajišťuje vhodnost pro použití v topných i teplé vodě. Nerezová povrchová úprava zvyšuje odolnost proti vlivům prostředí, jako je vlhkost a chemická expozice. Při integraci do systému pomáhá sada udržovat stabilní průtoky a zmenšuje riziko tepelného šoku reakcí na změny teploty v reálném čase.

Doba životnosti sady je ovlivněna kvalitou instalace, četností použití a celkovým návrhem systému. Správné rozměření ventilu a přesné utažení přípojek během instalace jsou klíčové pro zajištění dlouhodobého provozu a minimalizaci požadavků na údržbu.

Služba a provoz

Doporučuje se pravidelná kontrola spojení a těsnění, aby byla zajištěna bezúniková funkce. Termostatická hlavice by měla být kontrolována na reakci na změny teploty a jakékoliv známky opotřebení nebo koroze by měly být řešeny co nejdříve. Technická dokumentace nezmiňuje konkrétní intervaly údržby, ale doporučuje se pravidelná údržba pro udržení optimálního výkonu.

Nejčastější otázky

Může být sada použita s měděným a vícevrstvým potrubím ALPEX?
Ano, sada je speciálně navržena pro použití s měděným a vícevrstvým potrubím ALPEX, což zajišťuje bezpečné a odolné spojení.

Je termostatická hlavice kompatibilní s jinými modely IVAR?
Termostatická hlavice zahrnutá ve sadě je kompatibilní s jinými ventily IVAR, které přijímají stejný typ vložky.

Jaký je doporučený moment utažení pro přípojky?
Přípojka DF 03 vyžaduje moment 25–35 Nm, zatímco přípojka DF 01 vyžaduje 30–40 Nm pro zajištění bezpečného a bezúnikového spojení.

Může být sada instalována ve svislé poloze?
Ano, sada může být instalována ve svislé poloze, pokud jsou spojení správně zarovnána a utažena podle specifikací výrobce.
