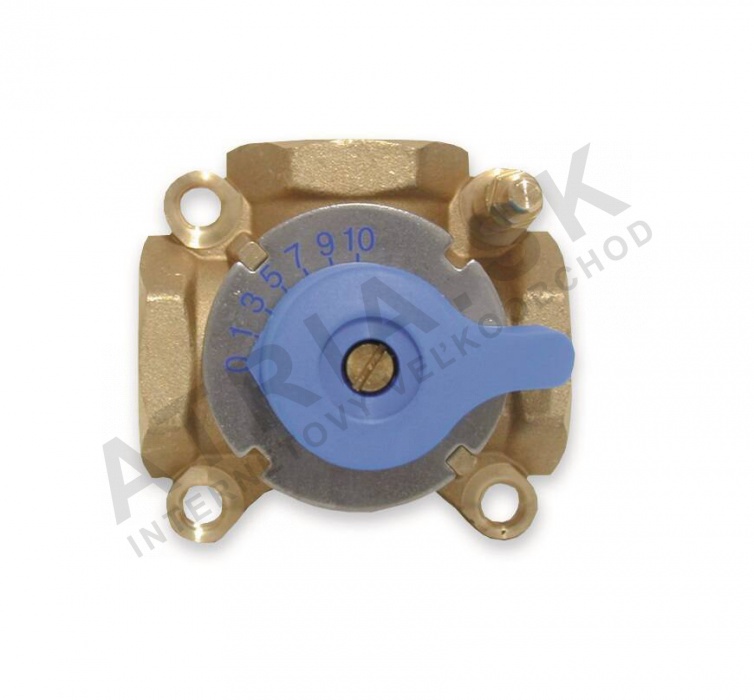

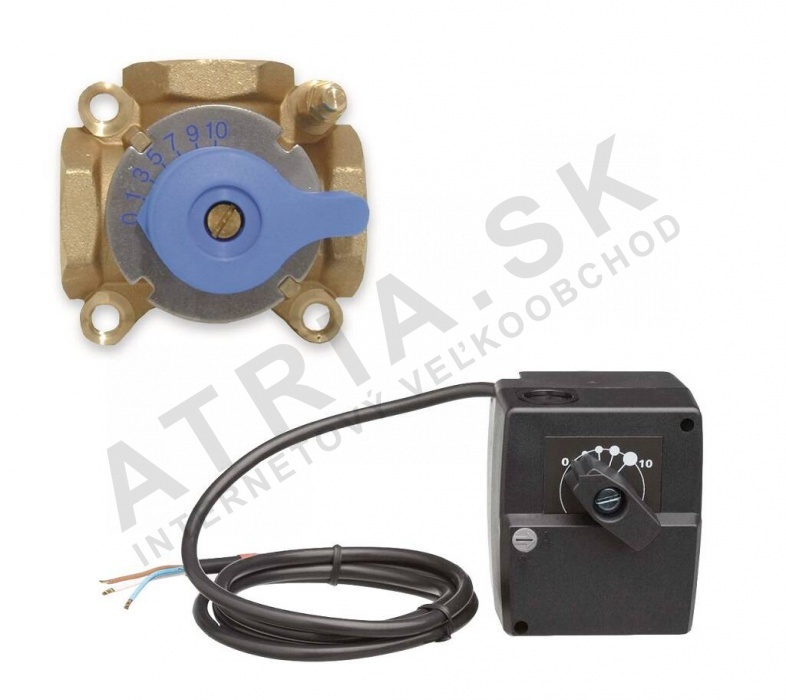

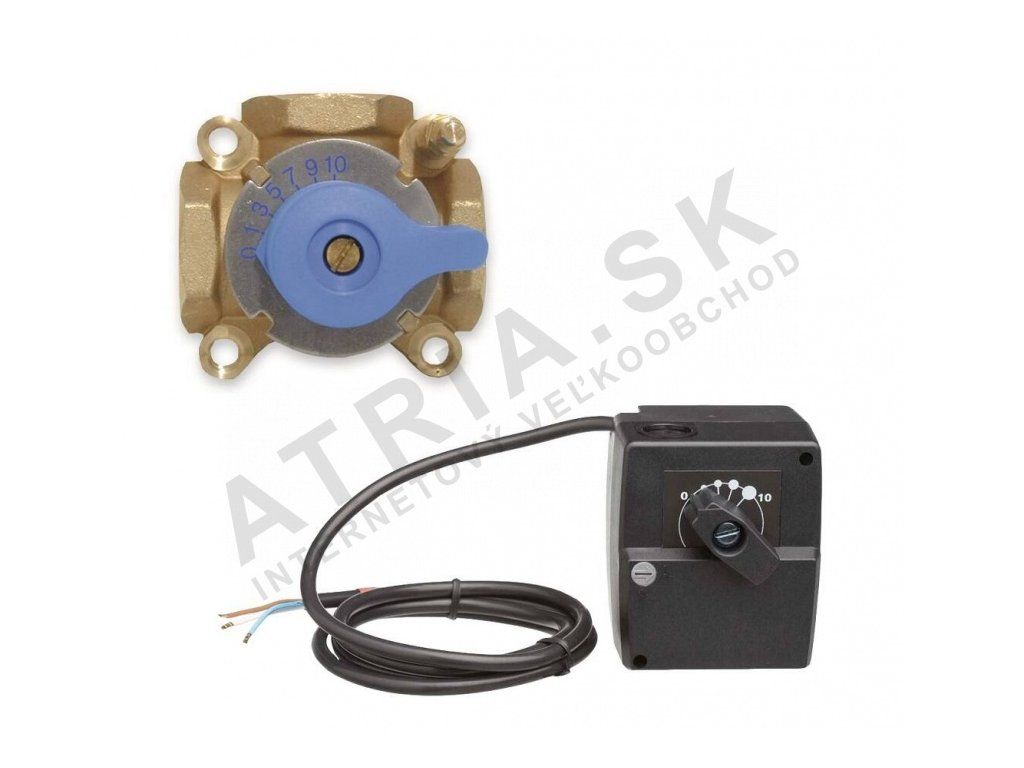

Set MIX 3 - 1 palce IVAR.KIT MIX 3

Detailní popis produktu

Trojcestné směšovací ventily jsou zásadní v hydronických otopných soustavách, kde je potřeba regulace teploty. Tyto soustavy jsou běžné v obytných i komerčních budovách, včetně podlahového vytápění, radiátorů a soustav pro vytápění z rozvodny. Montáž zahrnuje připojení ventilu k přívodní a odtokové trubce, přičemž pohon řídí poměr směšování na základě zpětné vazby z teploty. Soustava musí být správně rozměrována, aby byla zajištěna stabilní funkce a aby nedocházelo k přetížení komponentů.

Montéři musí zajistit, že ventil je kompatibilní s průtokem a tlakem soustavy. Ventil se obvykle montuje na centrální místo, aby byl přístupný pro údržbu a kontrolu. Pohon musí být připojen k řídicímu systému, jako je termostat nebo systém pro správu budovy, aby byla možná automatizace. Soustava by měla být testována na netěsnosti a správnou funkci pohonu před uvedením do provozu.

Technické parametry

Nominální tlak PN 10 znamená, že ventil je vhodný pro soustavy pracující do 10 bar. Maximální provozní teplota +120 °C definuje horní mez médií, jako je ohřátá voda nebo směsi glykolu. Materiál mosaz CW617N zajišťuje odolnost proti korozi a mechanickou odolnost v prostředí s vodou. Tyto parametry jsou klíčové pro výběr správného ventilu pro danou aplikaci a podmínky soustavy.

Montáž a připojení

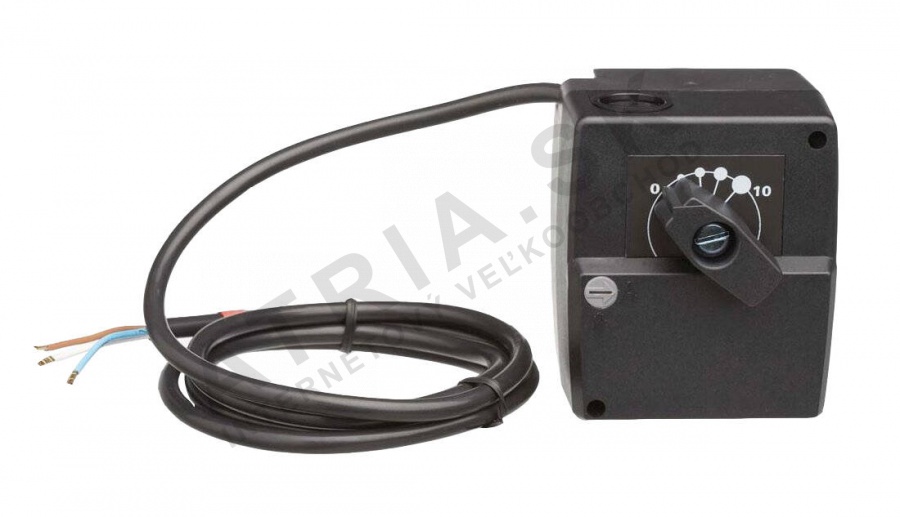

Montáž začíná ověřením rozměru připojení 1 palec (typ závitu není uveden). Ventil musí být připojen k přívodní a odtokové trubce vhodnými přírubami. Pohon se montuje na tělo ventilu a připojí se k napájení 230 V. Montér musí zajistit, že otáčivý úhel pohonu 90° odpovídá mechanismu otevírání ventilu. Běžné chyby při montáži zahrnují nesprávnou orientaci ventilu, nedostatečné těsnění připojení a nesprávné připojení pohonu. Po montáži by měl být proveden tlakový test, aby byla potvrzena integrity soustavy.

Kompatibilita a příslušenství

Tato sestava ventilu je kompatibilní se standardními otopnými soustavami pracujícími v rámci uvedených mezí tlaku a teploty. Je navržena pro použití s řídicími systémy, které poskytují 230 V a mohou komunikovat s pohonem. V sestavě nejsou zahrnuta žádná další příslušenství. Montéři mohou potřebovat objednat řídicí kabeláž, montážní konzoly nebo těsnící materiály zvlášť, v závislosti na konfiguraci soustavy.

Technický pozadí pro projektanty

Trojcestný směšovací ventil funguje tak, že upravuje průtok teplého a chladného média, aby byla udržována požadovaná výstupní teplota. Pohon řídí polohu ventilu na základě zpětné vazby z teplotního čidla. Mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což z ní dělá vhodný materiál pro prostředí s vodou. Účinnost soustavy závisí na správném rozměrování ventilu a pohonu, stejně jako na stabilitě řídicí smyčky. Dlouhodobá funkce je ovlivněna kvalitou montáže a údržbou pohonu a komponentů ventilu.

Údržba a provoz

Doporučuje se pravidelná kontrola ventilu a pohonu, aby byla zajištěna bezproblémová funkce. Pohon by měl být kontrolován na správné pohyby a reakce na řídicí signály. Tělo ventilu by mělo být kontrolováno na známky opotřebení nebo koroze. V příručce nejsou uvedena žádná konkrétní období údržby. Pokud systém ukazuje známky snížené funkce, jako je nestabilní řízení teploty nebo neobvyklý hluk, může pohon nebo ventil vyžadovat údržbu nebo výměnu.

Nejčastější otázky

Může být pohon připojen k řídicímu systému na 230 V?
Ano, pohon je navržen pro napájení 230 V, 50/60 Hz a může být integrován s kompatibilními řídicími systémy.

Jaká je maximální teplota, kterou ventil vydrží?
Ventil je určen pro maximální provozní teplotu +120 °C, vhodný pro ohřátou vodu a směsi glykolu.

Je tělo ventilu vyrobeno z mosazi?
Ano, tělo ventilu je vyrobeno z mosazi CW617N, která poskytuje dobrou odolnost proti korozi a mechanickou odolnost.

Jaký je nominální tlak ventilu?
Ventil je určen pro nominální tlak PN 10, vhodný pro soustavy pracující do 10 bar.
