Set MIX 3 BIG - 2" IVAR.KIT MIX 3 BIG

Detailní popis produktu

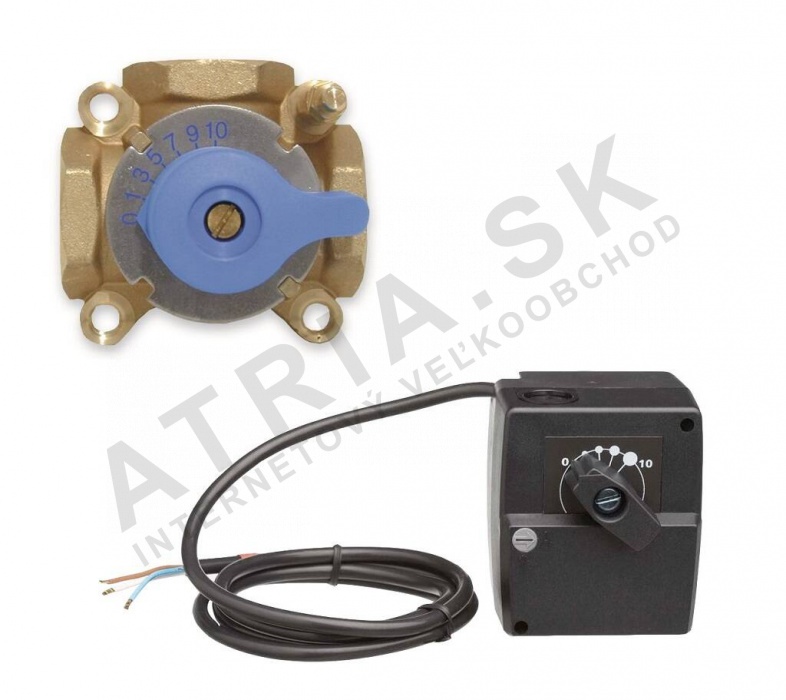

Tato sada trojcestného směšovacího ventilu se používá v otopných a teplé vodě systémech k regulaci průtoku a teploty. Často se instaluje v obytných i komerčních budovách, kde je vyžadována přesná teplotní regulace. Sestava integruje ventil a elektrický pohon, což z ní činí vhodný prvek pro aplikace s radiátory, podlahovým vytápěním nebo tepelnými výměníky. Systém zajišťuje stabilní provoz za různých zátěžových podmínek a umožňuje dálkové nebo automatické ovládání.

Ventil je připojen k přívodní a odtokové trubce, třetí port směruje smíšený průtok k spotřebiteli. Pohon ovládá polohu ventilu na základě signálů z termostatu nebo řídicího systému. Tato konfigurace pomáhá udržovat konzistentní teplotu vody a zabraňuje přehřátí v distribuční síti. Instalace vyžaduje pečlivé zarovnání portů ventilu a bezpečné elektrické připojení k řídicí jednotce.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	8595145907373
Hmotnost	2,888 kg
Kód	KIT501565
Značka	IVAR

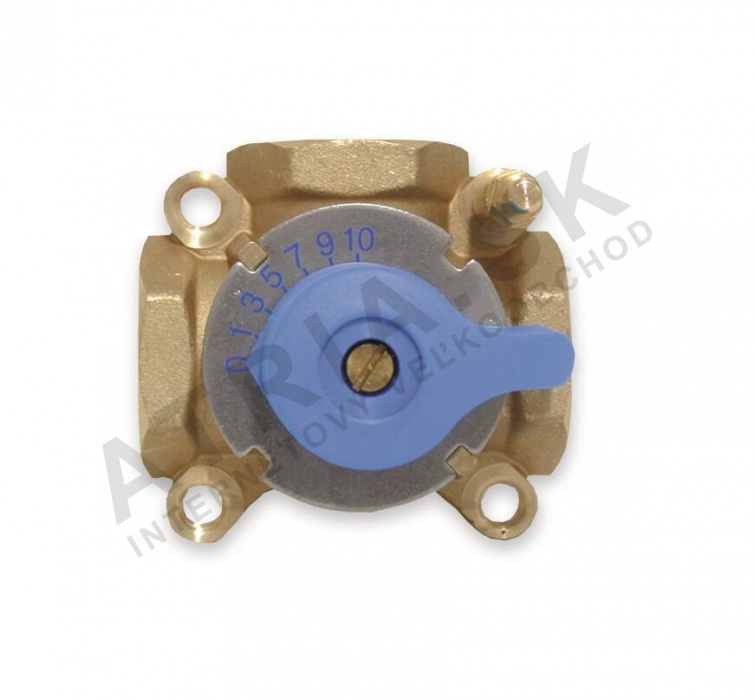

Mez provozní teploty +120 °C a jmenovitý tlak PN 10 definují vhodnost ventilu pro standardní otopné okruhy. Materiál, mosaz CW617N, poskytuje dobrý odolnost proti korozi a mechanickou pevnost. Tyto parametry jsou klíčové při výběru komponent pro systémy s vysokou tepelnou zátěží nebo kde je důležitá dlouhodobá spolehlivost.

Instalace a připojení

Instalační proces začíná ověřením rozvrhu systému a zajištěním, že orientace ventilu odpovídá směru průtoku. Ventil se připojuje pomocí závitových nebo šroubovacích portů v závislosti na návrhu systému. Pohon se přímo montuje na tyč ventilu a vedení se připojí k řídicí jednotce pomocí určeného napětí. Během instalace je důležité zarovnat osu otáčení pohonu s tyčí ventilu, aby nedocházelo k mechanickému namáhání. Běžné chyby zahrnují nesprávné zarovnání portů, což může vést k nerovnováze průtoku, a nedostatečné těsnění připojení, které může způsobit úniky. Montéři by měli také zajistit, že elektrické napájení pohonu je kompatibilní s řídicím systémem a že IP stupeň odpovídá místním normám pro prostředí instalace.

Kompatibilita a příslušenství

Tato sada je kompatibilní se standardními otopnými a teplou vodou systémy, které vyžadují trojcestné směšovací ventily. K dokončení instalace mohou být potřeba další komponenty, jako jsou termostaty, řídicí panely a potrubní příslušenství. Montéři by měli také zvážit potřebu izolačních ventilů a tlakových regulátorů v závislosti na konfiguraci systému.

Technický pozadí pro projektanty

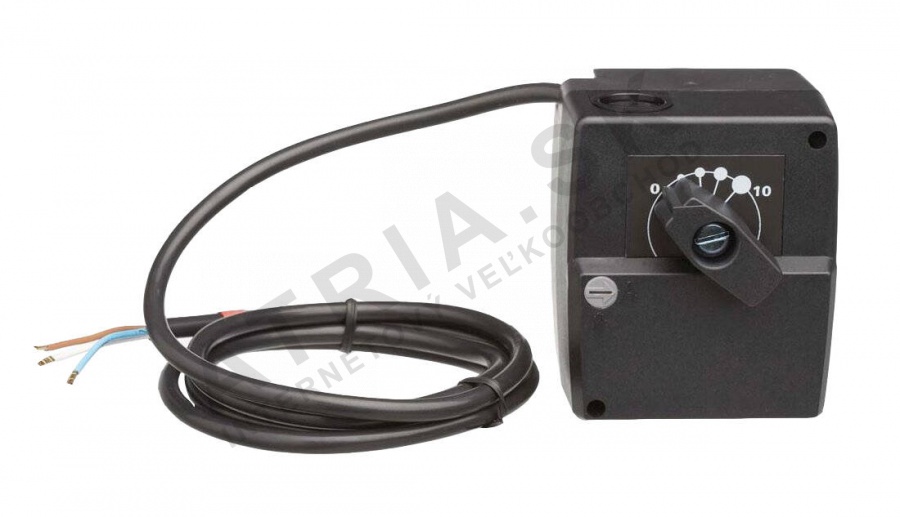

Trojcestný směšovací ventil pracuje tak, že část odtokového průtoku přesměruje zpět do přívodní trubky, aby udržel požadovanou teplotu u spotřebitele. Mosazná konstrukce CW617N poskytuje odolnost a odolnost proti tepelné expanzi, což zajišťuje dlouhodobou spolehlivost. Pohon otáčí tyč ventilu o 90°, což umožňuje nastavení průtoku podle řídicího signálu. Integrace do systému závisí na průtoku (Kv 44) a na točivém momentu pohonu (10 Nm). Projektanti by měli zohlednit dobu odezvy pohonu (140 s) při konfiguraci řídicí logiky. Účinnost a životnost systému jsou ovlivněny kvalitou instalace, čistotou média a absence nadměrného kmitání nebo tlakových nárazů.

Údržba a provoz

Pravidelná kontrola ventilu a pohonu je doporučena, aby byla zajištěna pokračující funkčnost. Klíčové body kontroly zahrnují ověření hermetičnosti všech spojení, kontrolu opotřebování tyče ventilu a testování pohybového rozsahu pohonu. Systém by měl být pravidelně testován, aby byla potvrzena přesnost teplotní regulace. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby. Nicméně jakékoliv odchylky v reakci systému by měly být okamžitě vyšetřeny, aby nedošlo k poškození komponent dále v systému.

Nejčastější otázky

Může být pohon připojen k řídicímu systému 230 V?
Ano, pohon je navržen pro napájení 230 V střídavého proudu při 50/60 Hz, což z něj činí kompatibilní s běžnými elektrickými systémy používanými v otopných instalacích.

Je ventil vhodný pro vysokoteplotní aplikace?
Ano, maximální provozní teplota +120 °C z něj činí vhodný pro teplou vodu a otopné okruhy, kde jsou očekávány vysoké teploty.

Jaká je funkce trojcestné konfigurace?
Třetí port umožňuje smíšení přívodního a odtokového průtoku, čímž umožňuje přesnou teplotní regulaci u spotřebitele bez potřeby samostatných směšovacích zařízení.

Pro jaké média je ventil vhodný?
Mosazná konstrukce je vhodná pro vodní média typická pro otopné a teplou vodu systémy. Není určena pro agresivní nebo chemická média, pokud to není potvrzeno výrobcem.
