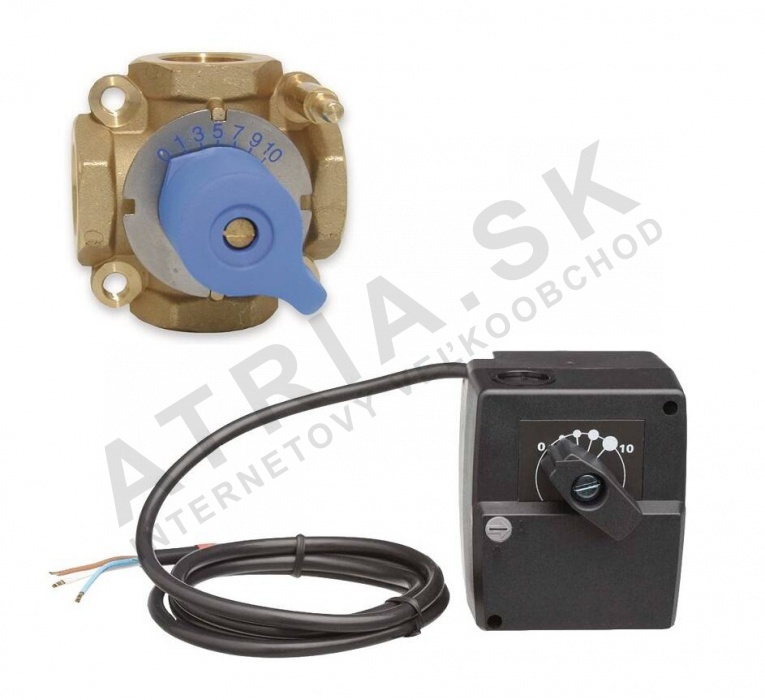

Set MIX 4 - 1" IVAR.KIT MIX 4

Detailní popis produktu

Sada IVAR MIX 4 se často používá v hydronických otopných soustavách, kde je regulace teploty zásadní. Je vhodná pro aplikace jako je podlahové vytápění, otopné soustavy teplé vody a radiátorové okruhy v obytných i komerčních budovách. Čtyřcestná směšovací klapka umožňuje přesné smísení horkého a studeného média, aby byla udržována požadovaná výstupní teplota. Pohon poskytuje automatické řízení, což zajišťuje konzistentní výkon a energetickou účinnost. Montéři musí zajistit správné rozměry a kompatibilitu s otopnou soustavou, aby se zabránilo nesrovnalostem v průtoku nebo přetížení pohonu.

Správná instalace a integrace s otopnou soustavou jsou kritické pro spolehlivý provoz. Sada je navržena pro použití v uzavřených systémech a vyžaduje pečlivou pozornost k hydraulickému vyvážení a izolaci, aby se zabránilo tepelným ztrátám a zajistilo dlouhodobou odolnost. Konstrukce z mosazi a PN 10 klasifikace z ní dělají vhodnou pro široké spektrum otopných aplikací, včetně těch s vysokými tepelnými zátěžemi.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	8595145907441
Hmotnost	1,225 kg
Kód	KIT501557
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN 10 definují vhodnost klapky pro otopné soustavy střední teploty. Kv hodnota 8 určuje průtokovou kapacitu, což je zásadní pro rozměrování klapky tak, aby odpovídala hydraulickým požadavkům otopné soustavy. Tyto parametry zajišťují, že sada dokáže zvládnout běžné otopné zátěže bez nadměrného tlakového poklesu nebo tepelného stresu.

Instalace a připojení

Sada se připojuje pomocí 1 palcových závitových vývodů, typicky NPT nebo BSPT, v závislosti na regionálním standardu otopné soustavy. Montéři by měli ověřit typ závitu a použít vhodné způsoby těsnění, jako je PTFE páskování nebo závitový těsnicí prostředek, aby se zabránilo únikům. Pohon je přímo montován na klapku a vyžaduje napájení 230 V, 50/60 Hz s vhodnou uzemněním. Je důležité zarovnat pohyb pohonu s pohybem klapky, aby bylo zajištěno plné otevření a uzavření. Běžné chyby při instalaci zahrnují nesprávné těsnění závitů, nesprávné zarovnání pohonu a nedostatečné ověření Kv hodnoty klapky vzhledem k průtokovým požadavkům otopné soustavy.

Kompatibilita a příslušenství

Sada IVAR MIX 4 je kompatibilní se standardními otopnými soustavami, které používají pohony 230 V a komponenty s klasifikací PN 10. Vyžaduje integraci s řídicím systémem, který dokáže odesílat signály pohonu pro regulaci teploty. Další komponenty, jako jsou teplotní senzory, řídicí jednotky a izolační materiály, mohou být potřeba pro plnou funkčnost systému. Pro tento model nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

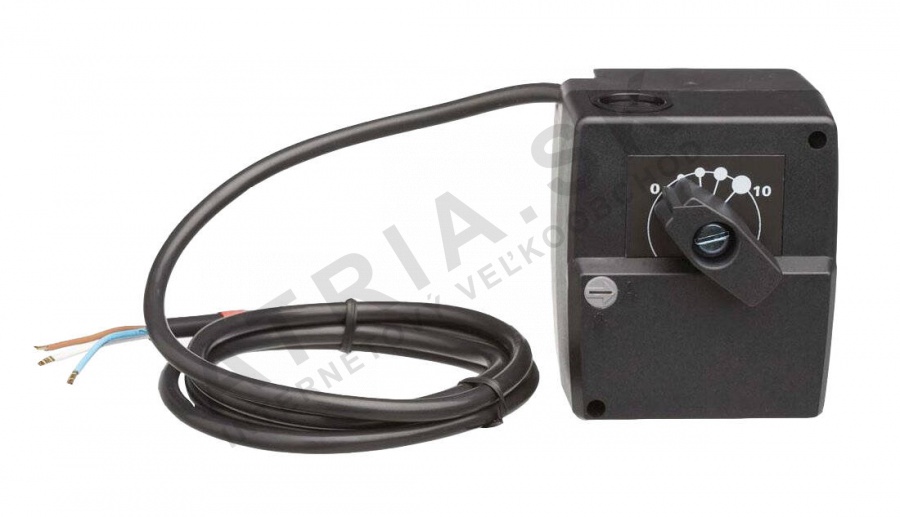

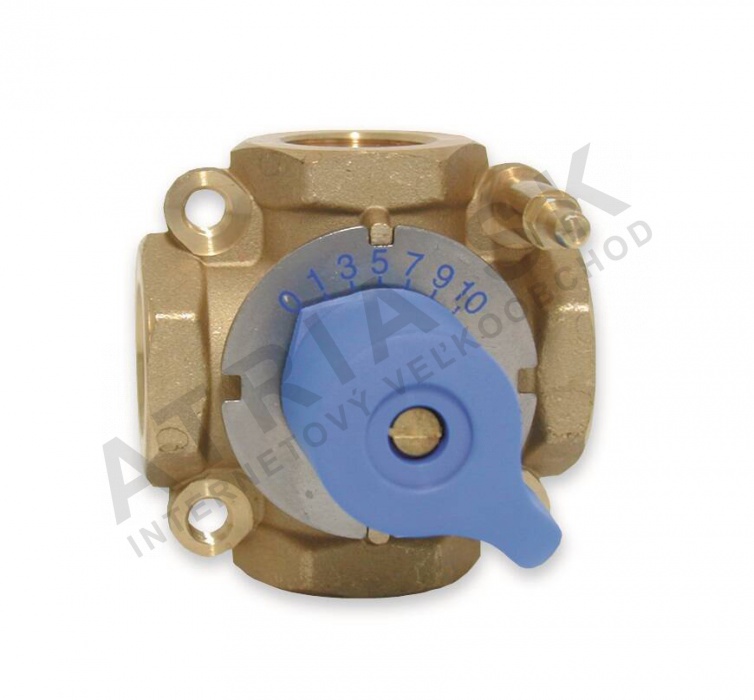

Čtyřcestná směšovací klapka pracuje tak, že směšuje dva proudy média, aby byla dosažena požadovaná výstupní teplota. Materiál mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou pevnost, což z ní dělá vhodnou pro dlouhodobé použití v otopných soustavách. Pohon poskytuje moment 5 Nm a otáčivý úhel 90°, což zajišťuje přesné řízení polohy klapky. Účinnost a životnost systému závisí na správném rozměrování, hydraulickém vyvážení a izolaci potrubí. Klasifikace IP41 znamená, že pohon je chráněn před pevnými předměty většími než 1 mm, ale není zcela těsný proti proniknutí vody, proto by měl být instalován v suchém prostředí.

Údržba a provoz

Sada vyžaduje pravidelnou kontrolu elektrických připojení pohonu a jeho mechanického pohybu, aby byl zajištěn hladký provoz. Klapku je třeba kontrolovat na úniky a správné těsnění závitových spojů. V krátkém popisu nejsou uvedena žádná konkrétní období údržby, ale doporučuje se provádět vizuální kontroly během pravidelné údržby. Pokud pohon nesereaguje na řídicí signály, měly by být kontrolovány napájecí síť a drátování na závady. Pokud dojde k důkazům vnitřního znečištění nebo zablokování, měl by být systém vyčerpán a vyplaven.

Nejčastější otázky

Může být sada IVAR MIX 4 použita v otopné soustavě teplé vody?
Ano, sada je vhodná pro otopné soustavy teplé vody, kde je potřeba smísení teploty. Provozní teplota +120 °C a klasifikace PN 10 z ní dělají vhodnou pro takové aplikace.

Je pohon kompatibilní s napájením 50/60 Hz?
Ano, pohon je navržen pro provoz při 50/60 Hz, což z něj dělá vhodný pro použití jak v evropských, tak v severoamerických systémech.

Jaký je maximální moment, který pohon může poskytnout?
Pohon poskytuje moment 5 Nm, což je dostatečné pro provoz klapky za normálních podmínek.

Může být klapka ručně přepnutá v případě výpadku napájení?
V krátkém popisu nejsou uvedeny informace o možnosti ručního přepnutí. Podrobnosti o nouzovém provozu je třeba získat z technického listu výrobce.
