UCP45S Sada pro ATMOS A 45 hořák

Detailní popis produktu

Automatické systémy pro odstranění popela jsou běžně instalovány v bytových i komerčních topných systémech s koly na peleta. Tyto systémy zmenšují ruční údržbu tím, že přenášejí spaliny z hořákové komory do externí nádoby. Instalatéři pracující s koly na peleta ATMOS musí zajistit kompatibilitu s modelem kotle a stávajícími systémy pro dodávku vzduchu. Sada UCP45S je navržena pro koly s pneumatickými systémy na čištění a vyžaduje integraci se šnekovým dopravníkem a moduly pro řízení.

Technické parametry

Instalace a připojení

Instalace zahrnuje připojení šnekového dopravníku ke komoře spalování a externí nádobě na popel. Spojení DN 28 musí být utěsněno podložkou, aby se zabránilo úniku vzduchu a popela. Moduly řízení AD03 a AD04 musí být zapojeny do řídicího systému kotle. Pro dodávku vzduchu se používá coupling o průměru 3/4 palce. Běžné chyby při instalaci zahrnují nesprávné zarovnání šnekového dopravníku a nedbalé upevnění nádoby na popel. Ujistěte se, že nádoba na popel je umístěna tak, aby byla snadno odstranitelná, a že šnekový dopravník je vodorovný, aby se zabránilo uvírání.

Kompatibilita a příslušenství

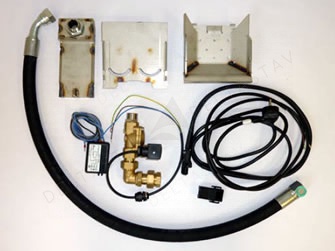

Sada UCP45S je kompatibilní s modely ATMOS DCxxS, DCxxRS, CxxS(T), ACxxS a DC50S. Vyžaduje externí nádobu na popel a kompresor s nádrží o objemu 5–10 litrů schopnou tlaku 5–8 bar. Pokud není dostupný samostatný kompresor, musí být sada použita se stávajícím systémem, který splňuje tyto specifikace. Sada zahrnuje 1 m hadici pro vzduch, řídicí ventil, komoru spalování a montážní rámek. Další komponenty jako kovový kryt a těsnicí záclona jsou zahrnuty pro integraci se stávající strukturou kotle.

Technický pozadí pro projektanty

UCP45S pracuje tak, že přenáší popel z komory spalování do externí nádoby pomocí šnekového dopravníku. Šnekový dopravník je poháněn převodovou jednotkou a řízen prostřednictvím modulů AD03 a AD04. Systém je vyroben z odolných materiálů, aby odolal vysokým teplotám a abrazivnímu popelu. Šnekový dopravník musí být umístěn tak, aby se vyhnul kontaktu se stěnami komory spalování, aby se zabránilo opotřebení. Moduly řízení se integrují do stávajícího řídicího systému kotle, což umožňuje automatické nebo manuální odstraňování popela. Účinnost systému závisí na obsahu popela v palivu a frekvenci provozních intervalů, které lze nastavit na 1, 3, 6, 12 nebo 24 hodin.

Údržba a provoz

Pravidelná inspekce šnekového dopravníku a modulů řízení je nezbytná pro zajištění bezproblémového provozu. Když je nádoba na popel plná, systém se automaticky zastaví a vygeneruje zvukový signál. Aby se systém restartoval, je nutné vyprázdnit nádobu a vypnout a zapnout vypínač kotle po dobu 5–10 sekund. V návodu není definováno konkrétní období údržby, ale doporučuje se pravidelná kontrola opotřebení a zarovnání. Systém by měl být odpojen během údržby kotle, aby se zabránilo poškození dopravníku nebo modulů řízení.

Nejčastější otázky

Může být UCP45S použit s kotlem, který má již nádobu na popel?
Ano, pokud existující nádoba vyhovuje požadavkům systému na tlak a objem. Rozhraní DN 28 musí být kompatibilní s vstupem do existující nádoby.

Je možné provozovat systém pro odstranění popela manuálně?
Ano, vypnutím a zapnutím vypínače kotle. Toto umožňuje manuální odstranění popela bez změny automatických nastavení.

Co se stane, pokud nádoba na popel nebude vyprázdněna?
Systém se automaticky zastaví a vygeneruje zvukový signál. Provoz nelze pokračovat, dokud nádoba nebude vyprázdněna a systém resetován.

Může být systém použit s jiným palivem než pelety?
Ano, UCP45S je kompatibilní s dřevem, dřevěnými briketami a uhlím. Intervaly odstranění popela lze upravit podle obsahu popela v daném palivu.
