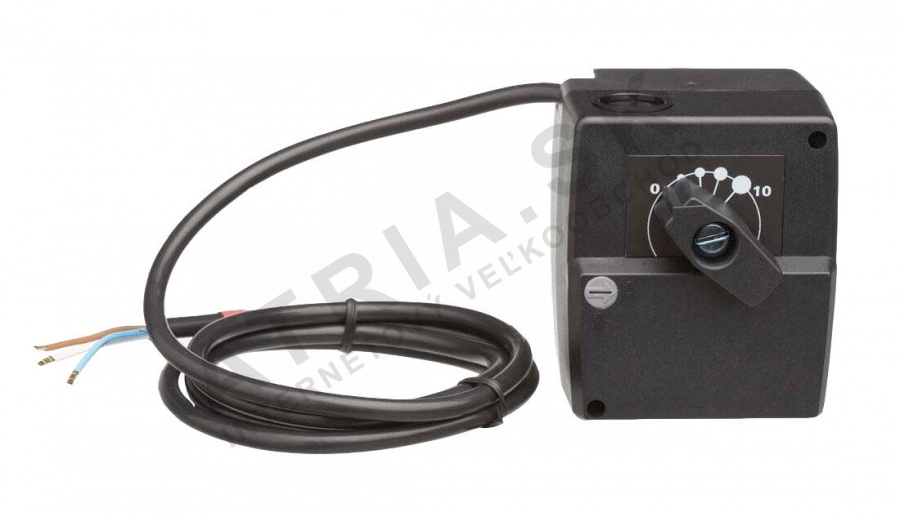

Servopohon, 230 V; 10 Nm IVAR.ACTUATORS 10

Detailní popis produktu

Tento servo motor je navržen k použití v otopných systémech, zejména v aplikacích vyžadujících automatické řízení směšovacích ventilů. Často se instaluje v rodinných i komerčních budovách, kde je potřeba přesné regulace teploty. Montéři se s tímto komponentem setkají při modernizaci nebo údržbě kotlových okruhů a tepelných akumulačních systémů. Jednotka se dokonale integruje do stávajících řídicích systémů a podporuje ruční přepínací možnosti pro servisní nebo nouzové situace.

Pohon zajistí spolehlivé umístění ventilových částí prostřednictvím ovládaného otáčivého pohybu. Jeho kompaktní design umožňuje jednoduché upevnění poblíž těla ventilu, zatímco elektrické rozhraní je kompatibilní se standardními řídicími vodiči. Díky své nízké hmotnosti a standardním napájecím požadavkům je vhodný pro rekonstrukci ve většině stávajících instalací.

Technické parametry

Instalace a připojení

Montáž začíná upevněním pohonu k tělu ventilu pomocí dodávaných upevňovacích míst. Elektrické připojení na 230 V musí být provedeno podle standardních metod vedení, s ohledem na správnou polaritu a bezchybné připojení svorek. Pohon by měl být umístěn tak, aby umožnil plný rozsah otáčení 90° bez mechanického zákazku. Během testování ověřte, že motor reaguje správně na řídicí signály a že ruční přepínací mechanismus funguje hladce. Běžné chyby zahrnují špatnou shodu mezi pohonem a tyčí ventilu, chybné zapojení a nedbalé zablokování mechanismu po ručním nastavení.

Kompatibilita a příslušenství

Tato verze je specificky navržena pro směšovací ventily IVAR MIX 3 a MIX 4, stejně jako pro kotlové jednotky vybavené možností ručního ovládání. K dokončení systému by montéři měli zvážit další komponenty, jako jsou termostaty, řídicí moduly a sadu ventilů. Pro základní provoz není pohonu potřeba žádných samostatných příslušenství, i když doplňkové položky, jako jsou rozdělovače nebo trubice, mohou být potřeba v závislosti na prostředí instalace.

Technický pozadí pro projektanty

Pohon funguje prostřednictvím elektromotoru pohánějícího převodovou soustavu, která převádí otáčivý pohyb na lineární pohyb tyče ventilu. Vnitřní mechanismus je uložen v odolné skříni určené pro vnitřní prostředí. IP41 znamená, že může odolat omezené expozici vlhkosti, ale není vhodný pro venkovní nebo vysokovlhké oblasti. Rozsah otáčení 90° a točivý moment 10 Nm jsou vybrány tak, aby poskytovaly dostatečnou sílu pro standardní směšovací ventily a zároveň zajišťovaly energetickou účinnost. Projektanti systémů by měli zajistit, že zdroj řídicího signálu odpovídá požadavkům pohonu a že mechanická zátěž nepřekročí jmenovitou kapacitu točivého momentu.

Servis a provoz

Pravidelný průzkum by měl zaměřit se na kontrolu motoru, ověření integrity elektrických spojení a potvrzení hladkého pohybu mechanických částí. Nejsou potřeba žádné mazání pohybujících se částí, protože jsou převody uzavřené. Pokud pohon nefunguje, zkontrolujte přítomnost napětí, správné zapojení a mechanické blokace. Pokud je aktivován ruční režim, resetujte jej podle pokynů výrobce. V technické dokumentaci nejsou specifikovány žádné plánované termíny servisu.

Nejčastější dotazy

Může být tento pohon použit s ventily jiných výrobců než IVAR?
Ne, je specificky vyroben pro IVAR MIX 3, MIX 4 a vybrané kotlové jednotky. Jiné typy ventilů vyžadují jiný model.

Je pohon vhodný pro venkovní instalaci?
Ne, díky své IP41 ochraně je určen pouze pro vnitřní použití. Venkovní prostředí vyžadují vyšší stupně ochrany.

Jak se aktivuje ruční režim?
Ruční režim se zapíná uvolněním zámku a otočením nastavovacího klice. Tím lze dosáhnout přímého ovládání polohy ventilu.

Co by mělo být zkontrolováno, pokud pohon neotáčí plně?
Ověřte, že tyč ventilu je správně zarovnaná a že v převodové soustavě není žádný překážka. Otestujte řídicí signál a zkontrolujte kontinuitu na svorkách motoru.
