Kotlová jednotka - bez míchání - DN 32; bez čerpadla

Detailní popis produktu

Kotlové jednotky bez míchání se často používají v otopných soustavách, kde návratový průtok není míšen s průtokem výstupním. Tato konfigurace je typická pro systémy s vysokou tepelnou potřebou, kde není potřeba přesného teplotního řízení. Instalatéři pracující na komerčních nebo větších bytových budovách často využívají takové jednotky, aby zajistili stabilní a efektivní rozdělení tepla. Velikost DN 32 je vhodná pro střední až velké kotle, kde jsou požadavky na průtok a tlak vyšší než u běžných domácích systémů. Jednotka je navržena pro integraci do systémů s jmenovitým tlakem PN 10 a maximální provozní teplotou 120 °C, což ji činí vhodnou pro širokou škálu otopných aplikací.

Při instalaci se jednotka obvykle připojí k primárnímu oběhu kotle a integruje se do celkové otopné soustavy. Komponenty obsažené v jednotce jsou vybrány tak, aby zajistily spolehlivý provoz a jednoduchou údržbu. Konstrukce z mosazi poskytuje dobrý odolnost proti korozi a mechanickou pevnost, zatímco tepelná izolace minimalizuje tepelné ztráty a zajišťuje bezpečné manipulace s horkými komponenty. Vnitřní a vnější závity (5/4“ F × 5/4” M) zajišťují kompatibilitu se standardními potrubními systémy a příslušenstvím.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Maximální průtok	3000 l/h
Jmenovitý tlak	PN 10
Kód	550610B
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN 10 jsou klíčové faktory pro určení vhodnosti této jednotky pro daný systém. Maximální průtok 3000 l/h ukazuje kapacitu jednotky pro aplikace s vysokým objemovým průtokem. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby bylo zajištěno, že jednotka může vyhovět hydraulickým a tepelným požadavkům systému bez překročení svých provozních limitů.

Instalace a připojení

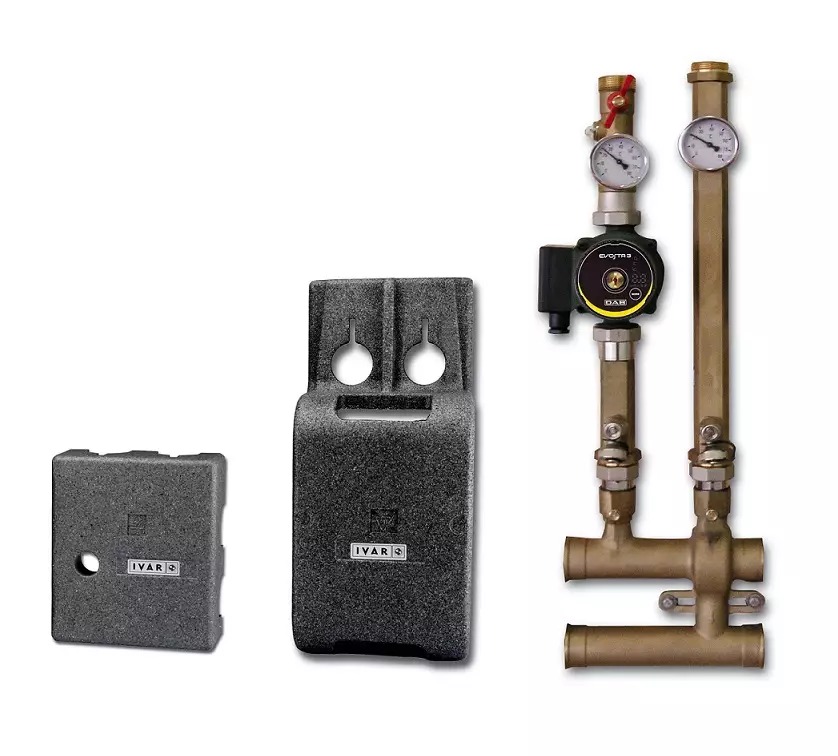

Instalační proces začíná ověřením shody jednotky s primárním oběhem kotle. Vnitřní a vnější závity (5/4“ F × 5/4” M) musí být přizpůsobeny odpovídajícím potrubním komponentám. Jednotka zahrnuje horizontální distribuční rozdělovač, potrubí pro přívod a návrat, oběhové čerpadlo, dva teploměry, kulový kohout, dva uzavírací/vypouštěcí kohouty, manuální odvzdušňovací ventil, zpětný ventil a tepelnou izolaci. Během instalace je důležité zajistit, že všechna připojení jsou správně utěsněna a že čerpadlo je správně orientováno vzhledem k směru průtoku. Běžné chyby při instalaci zahrnují nesprávnou orientaci čerpadla, nedostatečné utěsnění závitových spojů a nedostatečné odvzdušnění systému po instalaci. Měření tlaku by mělo být provedeno, aby byla potvrzena integrity systému před uvedením do provozu.

Kompatibilita a příslušenství

Tato kotlová jednotka je kompatibilní s různými otopnými systémy, které využívají nezamíchaný návratový oběh. Je navržena tak, aby se integrovala do standardních kotlových systémů a může být použita spolu s dalšími komponenty, jako jsou expanzní nádoby, pojistné ventily a řídicí systémy. Příslušenství, které může být potřeba objednat zvlášť, zahrnuje montážní konzoly, izolační materiály a řídicí panely. Instalatéři by měli zajistit, že všechny komponenty jsou kompatibilní s provozními parametry systému a že je jednotka správně integrována do celkového oběhu.

Technický pozadí pro projektanty

Kotlová jednotka bez míchání funguje tak, že umožňuje návratový průtok procházet systémem bez toho, aby byl míšen s průtokem výstupním. Tato konstrukce je vhodná pro systémy, kde není kritická návratová teplota a kde jsou požadovány vysoké průtoky. Mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti korozi, což ji činí vhodnou pro použití v otopných systémech s vysokou tepelnou zátěží. Tepelná izolace snižuje tepelné ztráty a zajišťuje, že jednotka zůstává bezpečná k manipulaci. Účinnost systému závisí na správném rozměření průtoku a jmenovitého tlaku, stejně jako na správné integraci oběhového čerpadla a řídicích komponent.

Údržba a provoz

Pravidelná údržba kotlové jednotky zahrnuje kontrolování integrity všech připojení, kontrolu oběhového čerpadla na známky opotřebení a zajištění, že tepelná izolace zůstává neporušená. Manuální odvzdušňovací ventil by měl být pravidelně kontrolován, aby byl funkční. Kulový kohout a zpětný ventil by měly být také kontrolovány na úniky nebo zácpy. V popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět pravidelné kontroly podle pokynů výrobce.

Nejčastější otázky

Může být tato kotlová jednotka použita v systémech s vyšší provozní teplotou než 120 °C?
Ne, maximální provozní teplota je specifikována jako +120 °C a překročení této hodnoty může ohrozit integritu jednotky.

Je oběhové čerpadlo součástí jednotky?
Ano, jednotka zahrnuje integrované oběhové čerpadlo jako součást standardní konfigurace.

Jaké ventily jsou součástí jednotky?
Jednotka zahrnuje kulový kohout, dva uzavírací/vypouštěcí kohouty, manuální odvzdušňovací ventil a zpětný ventil.

Může být tato jednotka použita v systémech s zamíchaným návratem?
Ne, jedná se o kotlovou jednotku bez míchání a není navržena pro použití v systémech s zamíchaným návratem.
