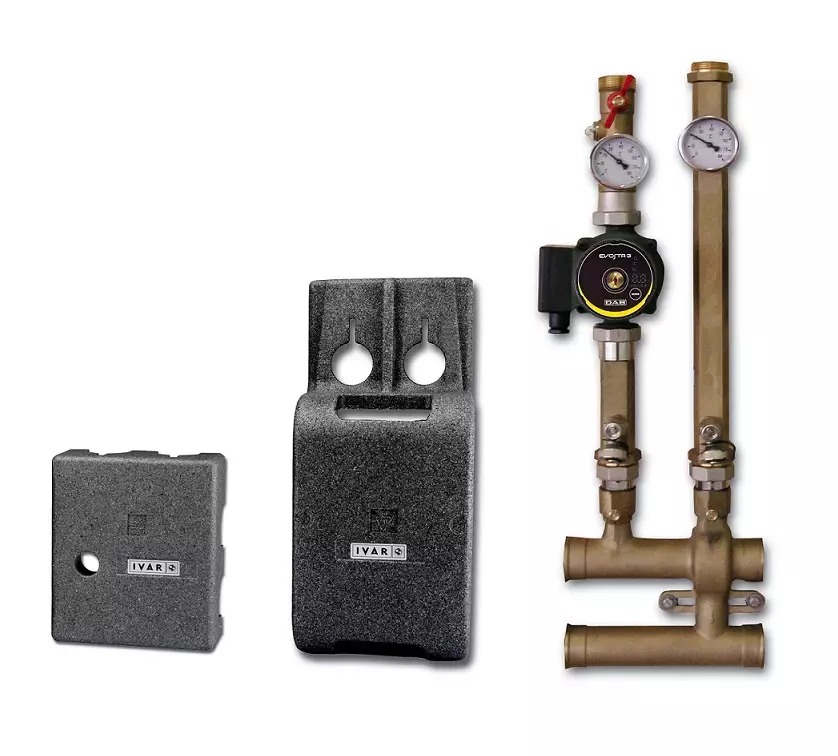

Kotlová sestava - nemíchaná - DN 32; DAB.EVOSTA 2 40-70/180

Detailní popis produktu

Nemíchané kotlové sestavy jsou základními komponentami hydraulických otopných systémů, kde je potřeba přímého přenosu tepla bez mísení návratové vody s vodou vedenou. Tyto systémy jsou běžné v bytových i komerčních budovách s centrálními otopnými jednotkami, zejména v konfiguracích, kde je potřeba vysokého průtoku a stabilního tepelného výkonu. Instalatéři pracující na těchto systémech musí zajistit, že je kotlová sestava správně rozměrována a integrována, aby byla zajištěna účinnost systému a zabráněno tepelné vrstvení. Velikost připojení DN 32 je vhodná pro střední až velké otopné systémy, kde průtok a tlak překračují kapacitu menších komponent.

Properní instalace nemíchané kotlové sestavy zahrnuje zarovnání jednotky s hlavním otopným oběhem a zajištění správného připojení a těsnosti všech komponent. Zahrnutí oběhového čerpadla a odpojovacích ventilů umožňuje kontrolovat průtok a provádět údržbu systému. Pracovní teplota až 120 °C vyžaduje použití materiálů odolných dlouhodobé tepelné expozici bez degradace. Instalatéři musí také zohlednit tepelné roztažnosti systému a potřebu dostatečné izolace k zabránění tepelným ztrátám a kondenzaci.

Technické parametry

Materiál	Ložisková měď CW617N
Pracovní teplota	+120 °C
Maximální průtok	3000 l/h
Nominální tlak	PN 10
Kód	5506108A
Značka	IVAR

Nominální tlaková klasifikace PN 10 ukazuje, že systém dokáže zvládat kontinuální pracovní tlaky až 10 bar. Maximální průtok 3000 l/h je klíčovým faktorem pro určení rozměrů kotlové sestavy a kapacity příslušných potrubí. Pracovní teplota 120 °C je nutné brát v potaz při výběru kompatibilních materiálů a izolace. Tyto parametry jsou základní pro zajištění správného rozměrování sestavy pro dané použití a pro její spolehlivou funkci za očekávaných tepelných a hydraulických podmínek.

Instalace a připojení

Kotlová sestava je připojována vnitřním a vnějším závitem o průměru 5/4 palce. Instalační proces zahrnuje zabezpečení jednotky v stabilní poloze, připojení potrubí pro přívod a návrat a zajištění správné těsnosti všech ventilů a šroubení. Je důležité ověřit, že směr průtoku oběhového čerpadla odpovídá návrhu systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci čerpadla, nedostatečnou těsnost rozdělovače a nedostatek odpojovacích ventilů pro údržbu. Po instalaci by měl být proveden důkladný tlakový test k detekci úniků nebo špatného zarovnání.

Kompatibilita a příslušenství

Tato kotlová sestava je kompatibilní se standardními centrálními otopnými systémy vyžadujícími nemíchaný provoz. Používá se obvykle spolu s kotlem, expanzním nádobím a systémem pro distribuci tepla. Další komponenty, jako jsou pojistné ventily proti přetlaku a teplotní senzory, mohou být potřeba v závislosti na návrhu systému. Sestava obsahuje vestavěné oběhové čerpadlo, ale pro plnou automatizaci systému mohou být potřeba externí řídicí systémy nebo termostaty. Pro tento model nejsou uvedeny žádné alternativy nebo doplňkové produkty.

Technický pozadí pro projektanty

Kotlová sestava funguje tak, že zahřátá voda proudí přímo z kotle do distribučního systému bez mísení s návratovou vodou. Tento návrh zajišťuje konzistentní dodávku teplé vody a minimalizuje tepelné ztráty. Použité materiály, včetně mědi CW617N a CB753S, poskytují dobrou tepelnou vodivost a odolnost proti korozi. Tepelná izolace zajišťuje efektivitu systému tím, že snižuje tepelné ztráty. Trvanlivost sestavy závisí na kvalitě instalace, provozních podmínkách a údržbě. Správná integrace do systému je základní pro zabránění problémům, jako je tepelný šok a kolísání tlaku.

Údržba a provoz

Pravidelná kontrola oběhového čerpadla a odpojovacích ventilů je doporučována k zajištění pokračujícího výkonu. Systém by měl být kontrolován na úniky a izolace by měla být kontrolována na poškození nebo opotřebení. V technických datech nejsou uvedena žádná konkrétní období pro údržbu. Přítomnost manuálního odvzdušňovacího ventilu umožňuje odstranění uvízlého vzduchu, který může ovlivnit efektivitu systému. Zpětný ventil zajišťuje, že voda proudí ve správném směru a zabrání kontaminaci přívodní trubky.

Nejčastější otázky

Může být tato kotlová sestava použita s kondenzačním kotlem?
Ano, sestava je vhodná pro použití s kondenzačními kotli, pokud jsou splněny požadavky na pracovní teplotu a tlak.

Je oběhové čerpadlo součástí sestavy?
Ano, oběhové čerpadlo je součástí standardního balení a je předinstalováno k okamžitému použití.

Jaká je maximální pracovní teplota sestavy?
Sestava je klasifikována pro maximální pracovní teplotu 120 °C.

Může být sestava instalována svisle?
Přestože je sestava obvykle instalována vodorovně, vertikální instalace je možná, pokud je zajištěna správná orientace čerpadla a směr průtoku.
