Kotelní montáž - nemíchaná - DN 32; DAB.EVOSTA 3 40/180
Kód: 550610Související produkty
Detailní popis produktu
Nemíchané kotelní montáže se běžně používají v bytových i komerčních otopných soustavách, kde je potřeba přímého spojení mezi kotlem a otopním obvodem. Tento typ instalace je typický pro systémy, kde je regulace teploty zajištěna samotným kotlem, bez nutnosti pojistného ventilu. Velikost připojení DN 32 je vhodná pro střední až velké otopné soustavy a montáž je navržena pro kontinuální průtok až 3000 l/h. Montéry pracující s touto technikou musí zajistit kompatibilitu s kotlem a distribuční sítí, zejména vzhledem na tlakové a teplotní hodnocení.
Montáž se běžně vyskytuje v systémech s litinovými nebo ocelovými kotli, kde je návratová voda přiváděna přímo zpět do kotle bez mísení s chladnou vodou. Provozní teplota až 120 °C vyžaduje pečlivou izolaci a těsnění, aby se minimalizovalo tepelné ztráty a zaručila efektivita systému. Hodnocení tlaku PN 10 znamená, že montáž je vhodná pro standardní centrální otopné soustavy, ale ne pro vysokotlaké aplikace, jako jsou průmyslové nebo velké komerční instalace.
Technické parametry
| Materiál | Měď CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Maximální průtok | 3000 l/h |
| Jmenovitý tlak | PN 10 |
| Kód | 550610 |
| Značka | IVAR |
Instalace a připojení

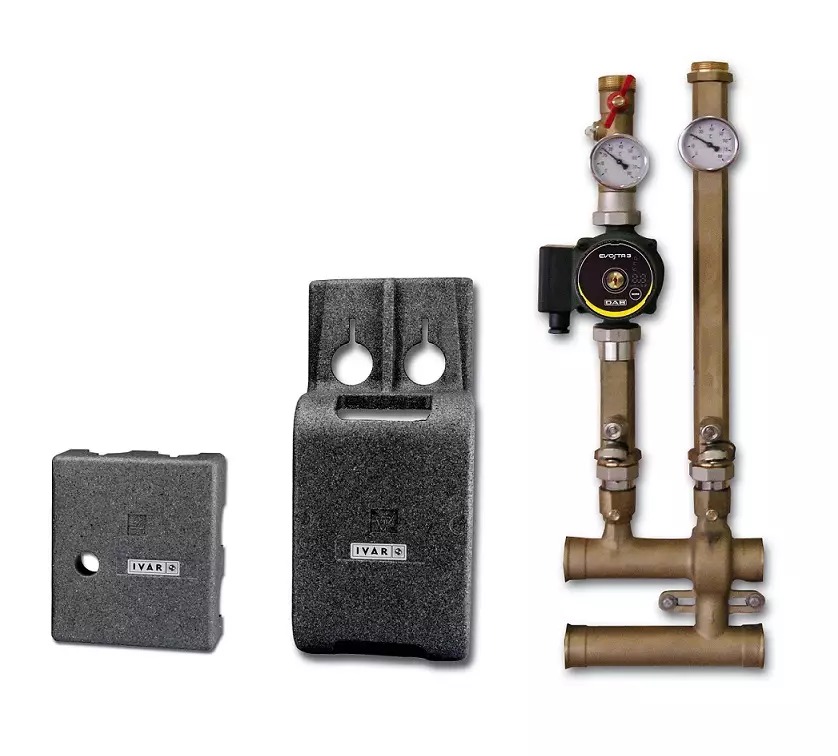

Kotelní montáž se připojuje pomocí vnitřních a vnějších závitů 5/4“ F × 5/4“ M. Montéři by měli ověřit kompatibilitu kotle a distribuční sítě s těmito rozměry připojení a zajistit, že všechny šroubení jsou správně utěsněny. Montáž zahrnuje oběhové čerpadlo, dva teplotní senzory, kulový kohout, dva napouštěcí/odvzdušňovací ventily, odvzdušňovač, zpětný ventil a tepelnou izolaci. Během instalace je důležité správně zarovnat vstupní a návratový port a zajistit, že je čerpadlo namontováno ve správném směru. Běžné chyby zahrnují nesprávnou rotaci čerpadla, což může vést ke snížení efektivity, a nedostatečnou izolaci, která může způsobit tepelné ztráty a kondenzaci.Kompatibilita a příslušenství
Tato kotelní montáž je navržena k použití s kotle pracujícími do 120 °C a majícími jmenovitý tlak PN 10. Je kompatibilní se standardními centrálními otopnými soustavami a lze ji integrovat s otopnými tělesy, podlahovým vytápěním nebo jinými teplovodními výměníky. V standardním balení nejsou zahrnuta žádná další příslušenství, ale montéři mohou podle potřeby objednat expanzní nádoby nebo pojistné ventily zvlášť, v závislosti na konkrétním návrhu systému.Technický pozadí pro projektanty
Kotelní montáž funguje tak, že návratovou vodu z otopné soustavy přivádí přímo zpět do kotle, bez mísení s chladnou vodou. Tato konstrukce je vhodná pro systémy, kde kotel dokáže zvládnout vysoké návratové teploty. Montáž je vyrobena z mědi CW617N a CB753S, což poskytuje dobré odolnosti proti korozi a mechanickou pevnost. Tepelná izolace minimalizuje tepelné ztráty a pomáhá udržovat efektivitu systému. Výběr materiálů a návrh má vliv na trvanlivost a efektivitu montáže, zejména v systémech s vysokými provozními teplotami a kontinuálním průtokem.Servis a provoz
Pravidelná kontrola oběhového čerpadla a ventilů je doporučována, aby byla zajištěna dlouhodobá funkčnost. Kulový kohout a zpětný ventil by měly být kontrolovány na netěsnosti nebo zácpy a odvzdušňovač by měl být testován na správnou funkci. Izolace by měla být kontrolována na poškození nebo opotřebení a jakékoliv problémy by měly být okamžitě odstraněny, aby se zabránilo tepelným ztrátám. V technických datech nejsou uvedena konkrétní servisní intervaly, ale doporučuje se pravidelná údržba, aby byla zajištěna efektivita systému a zabráněno poruchám.Nejčastější otázky
Může být tato kotelní montáž použita s kotlem pracujícím při 120 °C?
Ano, montáž je hodnocena pro provozní teplotu +120 °C a je vhodná pro použití s kotle pracujícími při této teplotě.
Jaký je maximální průtok této montáže?
Maximální průtok je 3000 l/h, což určuje výkon oběhového čerpadla a rozměr rozdělovače.
Jaké rozměry připojení jsou použity pro tuto kotelní montáž?
Montáž používá vnitřní a vnější závity 5/4“ F × 5/4“ M pro připojení ke kotlu a otopné soustavě.
Je zahrnuta tepelná izolace s montáží?
Ano, montáž zahrnuje tepelnou izolaci, která snižuje tepelné ztráty a zlepšuje efektivitu systému.
Doplňkové parametry
| Kategorie: | Kotlová zostava - nesměšovací |
|---|---|
| Hmotnost: | 12.08 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Maximální průtok: | 3000 l |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:21:17 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
