Kotlová jednotka - bez promíchání - DN 32; DAB.EVOSTA 3 60/180

Detailní popis produktu

Kotlové jednotky bez promíchání jsou základními komponentami centrálních otopných soustav, zejména v bytových a komerčních budovách, kde je vyžadována konstantní teplota vody. Tato konkrétní jednotka se obvykle instaluje v kotelně nebo v mechanickém prostoru a integruje se do hydronických otopných soustav, které využívají přímý průtok vody bez promíchání. Montéři pracující na těchto systémech musí zajistit správné rozměry, soulad s tlakovými a teplotními požadavky soustavy a bezchybné mechanické i elektrické připojení, aby byla zajištěna dlouhodobá spolehlivost.

Tyto jednotky se často používají v systémech, kde se vratná voda znovu zahřívá bez promíchání s chladnou vodou, což je vhodné pro aplikace jako je podlahové vytápění, otopná tělesa nebo podlahové vytápěcí okruhy. Instalace zahrnuje připojení jednotky k kotli a distribučnímu systému, přičemž je třeba zajistit, že všechny komponenty jsou správně zarovnány a utěsněny, aby se zabránilo únikům a udržela se efektivita systému.

Technické parametry

Materiál	Měď CW617N
Pracovní teplota	+120 °C
Maximální průtok	3000 l/h
Jmenovitý tlak	PN 10
Kód	5506105
Značka	IVAR

Kotlová jednotka pracuje s maximální teplotou +120 °C, což je vhodné pro vysokoteplotní otopné soustavy. Maximální průtok 3000 l/h určuje kapacitu systému pro efektivní dodávku zahřáté vody. Označení PN 10 znamená jmenovitý tlak, který systém je navržen k zajištění, což je důležité pro kompatibilitu se standardními komponentami otopných soustav. Tyto parametry jsou klíčové pro zajištění, že jednotka je správně rozměrována pro danou aplikaci a zatížení systému.

Instalace a připojení

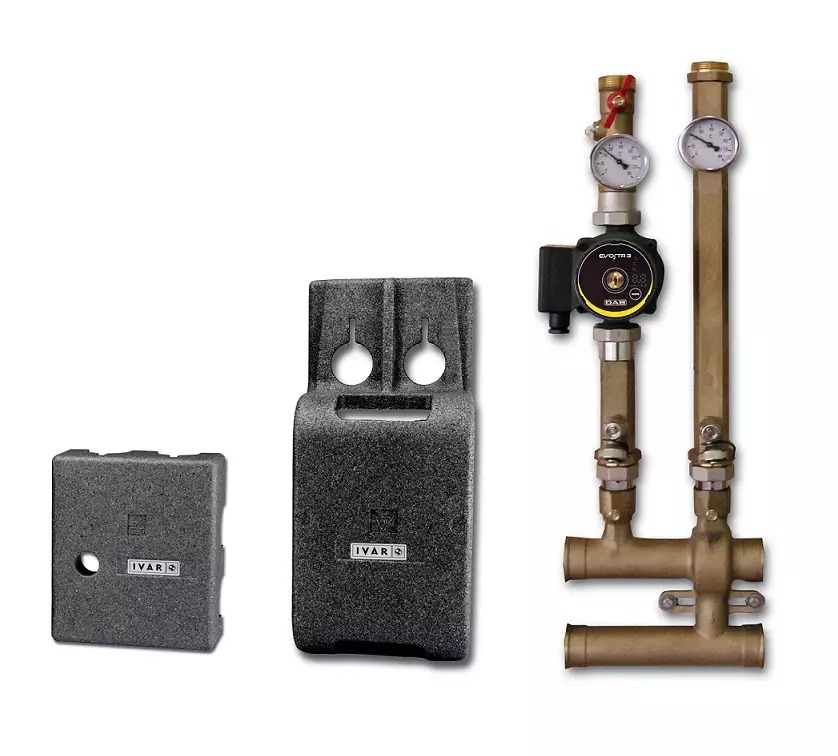

Jednotka má vnitřní a vnější závitové připojení 5/4" F × 5/4" M, která je třeba zarovnat s odpovídajícími šroubeními na kotli a distribučním systému. Montéři by měli ověřit, že všechna připojení jsou čistá a bez nečistot před utažením, aby se zabránilo únikům. Jednotka zahrnuje oběhové čerpadlo, pojistné ventily a tepelné izolace, které je třeba správně umístit, aby byla zajištěna bezpečná a efektivní funkce. Běžné chyby při instalaci zahrnují nesprávné zarovnání závitů, nedostatečné utěsnění a špatnou orientaci čerpadla, což může vést k neefektivnosti systému nebo poškození komponent.

Kompatibilita a příslušenství

Tato kotlová jednotka je kompatibilní se standardními otopnými systémy, které používají měděné nebo ocelové potrubí a pracují v rámci specifikovaných teplotních a tlakových rozsahů. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou expanzní nádoby, tlakoměry nebo vyvažovací ventily. Montéři by měli zajistit, že všechny komponenty systému jsou kompatibilní s materiály a specifikacemi jednotky, aby se zabránilo korozi nebo mechanickému poškození.

Technický pozadí pro projektanty

Kotlová jednotka pracuje tak, že zahřátá voda proudí přímo z kotle do distribučního systému bez promíchání s chladnou vodou. Konstrukce z mědi (CW617N a CB753S) poskytuje dobré odolnosti proti korozi a mechanickou odolnost, což je vhodné pro dlouhodobé použití v otopných systémech. Tepelné izolace (materiál PS) zajišťují snížení tepelných ztrát a zlepšení efektivity systému. Návrh zajišťuje, že jednotka může být integrována do různých otopných systémů, pokud jsou tlakové a teplotní podmínky systému v rámci specifikovaných mezí. Trvanlivost a efektivita jednotky závisí na správné instalaci, pravidelné údržbě a kvalitě celkového návrhu systému.

Údržba a provoz

Pravidelná kontrola komponent jednotky je doporučena, aby byla zajištěna bezproblémová funkce. Montéři by měli kontrolovat případné známky koroze, úniky nebo mechanické opotřebení, zejména u čerpadla, ventilů a připojení. Tepelné izolace by měly být také kontrolovány na poškození nebo degradaci. V technických datech nejsou uvedena konkrétní období údržby, ale doporučuje se pravidelné kontrolování, aby byla zajištěna efektivita a bezpečnost systému.

Nejčastější otázky

Může být tato kotlová jednotka použita s kondenzačním kotlem?
Ano, pokud kotlový systém pracuje v rámci specifikovaných teplotních a tlakových mezí a je navržen pro přímý průtok vody bez promíchání.

Je oběhové čerpadlo součástí jednotky?
Ano, jednotka obsahuje integrované oběhové čerpadlo jako součást standardní konfigurace.

Může být jednotka nainstalována svisle?
Přestože se jednotka obvykle instaluje vodorovně, vertikální instalace je možná, pokud jsou dodrženy výrobce stanovené pokyny pro orientaci čerpadla a směr průtoku.

Jsou v jednotce zahrnuty pojistné ventily?
Ano, jednotka obsahuje dva pojistné ventily jako součást standardní konfigurace, aby byla zajištěna bezpečná funkce při běžném provozu i při přetížení.
