Rozdělovač - bez skříně, 1 palce x EC, 5cestný IVAR.CS 501 NS

Detailní popis produktu

Tento rozdělovač se běžně používá v bytových a komerčních otopných soustavách pro rozdělení horké vody mezi více otopných těles nebo sanitární okruhy. Je vhodný pro instalace, kde je potřeba centrální bod pro paralelní otopné okruhy. Jednotka je navržena pro systémy s maximální pracovní teplotou +120 °C a nominálním tlakem PN 10. Běžně se instaluje v technických místnostech nebo v prostorách, kde je dostatek místa pro přístup a údržbu.

Sestava je ideální pro systémy s doporučeným teplotním rozdílem +75 °C / +65 °C pro otopné okruhy. Je určen k použití bez oběhového čerpadla, protože kotel zajišťuje potřebný průtok. Jednotka není vhodná pro podlahové vytápění, pokud nejsou přijaty konkrétní opatření, jako je například oddělený okruh s tepelnou izolací od návratové trubky otopných těles.

Technické parametry

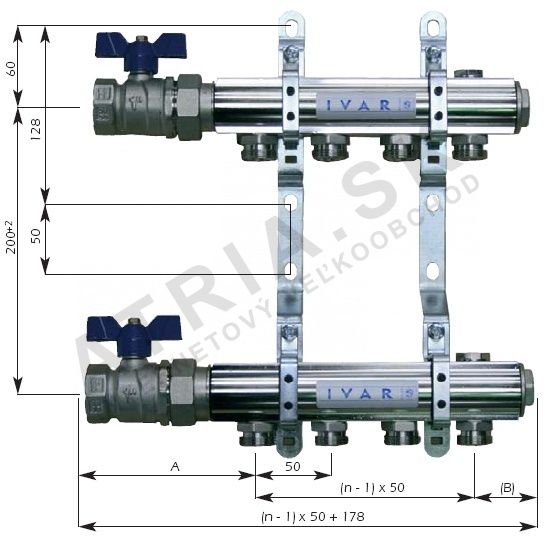

Rozteč mezi výstupy	50 mm
EAN	8595145902811
Hmotnost	4,603 kg
Kód	551763N
Značka	IVAR

Rozteč mezi výstupy 50 mm umožňuje standardní montáž na běžné stěnové nebo podlahové závěsy. Typ závitu 3/4 palce EC se běžně používá v evropských otopných soustavách pro připojení k otopným tělesům nebo jiným koncovým jednotkám. Tlaková třída PN 10 zajišťuje kompatibilitu se standardními nízkotlakými otopnými soustavami. Maximální pracovní teplota +120 °C je vhodná pro většinu otopných aplikací.

Montáž a připojení

Rozdělovač by měl být instalován v místě, které umožňuje snadný přístup ke kulovým kohoutkům a připojením. 1 palcový vstup by měl být připojen k hlavní trubce pomocí kompatibilního přípojky. Každý z výstupů 3/4 palce EC by měl být připojen k jednotlivým otopným tělesům nebo okruhům pomocí standardních EC přípojek. Je důležité zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou při montáži je nesprávné zarovnání výstupů s otopnými tělesy nebo nedostatečný prostor pro údržbu. Montážní závěsy by měly být pevně upevněny na stabilní povrch, aby se zabránilo vibracím a pohybu. Před uvedením do provozu by měl být systém důkladně vyčištěn, aby se odstranily nečistoty, které by mohly způsobit zácpy nebo poškození ventilů.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními otopnými soustavami s připojením 3/4 palce EC. Běžně se používá s běžnými otopnými tělesy, ale může být také použit v kombinaci s sanitárními okruhy, pokud je systém navržen takto. Další komponenty, jako jsou oběhová čerpadla, roztažné nádoby a pojistné ventily, mohou být potřeba v závislosti na konfiguraci systému. Sestava zahrnuje montážní závěsy, kulové kohoutky a zátky, ale pro konkrétní aplikace mohou být potřeba další přípojky a ventily. Doporučuje se používat kompatibilní příslušenství a ventily od téže značky, aby byla zajištěna dlouhodobá spolehlivost a výkon.

Technický popis pro projektanty

Rozdělovač pracuje tak, že rozděluje horkou vodu z jediného vstupu do více výstupů, což umožňuje vyvážený průtok pro každé otopné těleso nebo okruh. Materiál mosaz CW617N s niklovým povlakem poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v otopných soustavách. Kulové kohoutky umožňují individuální řízení každého okruhu, což je důležité pro vyvážení systému a nastavení průtoků. Návrh rozdělovače zajišťuje rovnoměrné rozdělení průtoku do každého výstupu, což snižuje riziko nerovnoměrného vytápění. Absence vestavěného oběhového čerpadla znamená, že systém závisí na kotli pro průtok, což je vhodné pro většinu otopných soustav. Větší systémy nebo systémy s více zóny mohou vyžadovat samostatné oběhové čerpadlo, aby byl zajištěn správný průtok.

Údržba a provoz

Pravidelná kontrola kulových kohoutků a připojení je doporučena, aby se zjistily úniky nebo zácpy. Systém by měl být pravidelně vyčištěn, aby se odstranily nečistoty, které by mohly ovlivnit výkon. Je důležité zajistit, že systém je správně vyvážen, aby se zabránilo přehřátí nebo podhřátí jednotlivých okruhů. Pokud se systém používá v kombinaci s podlahovým vytápěním, je důležité zajistit, že okruhy jsou správně izolovány, aby se zabránilo tepelnému rušení. Výrobce doporučuje použít přípravku, jako je GEL.POLY A.P., aby se ochránilo před korozi a usazeninami. Jakékoliv potíže s rozdělovačem by měly být řešeny kvalifikovaným technikem, aby byl zajištěn efektivní provoz systému.

Nejčastější otázky

Může být tento rozdělovač použit s oběhovým čerpadlem?
Ano, rozdělovač může být použit s oběhovým čerpadlem, pokud systém vyžaduje. Jednotka je však navržena k použití bez čerpadla, protože kotel zajišťuje potřebný průtok.

Je vhodný pro podlahové vytápění?
Ne, rozdělovač není doporučen pro podlahové vytápění, pokud nejsou přijata konkrétní opatření, jako je například oddělený okruh s tepelnou izolací od návratové trubky otopných těles.

Může být použit v kombinaci s sanitárními okruhy?
Ano, rozdělovač může být použit v kombinaci s sanitárními okruhy, pokud je systém navržen takto. Je však důležité zajistit, že okruhy jsou správně vyváženy a průtoky jsou nastaveny.

Jaký je doporučený teplotní rozdíl pro otopné okruhy?
Výrobce doporučuje teplotní rozdíl +75 °C / +65 °C pro otopné okruhy, aby byla zajištěna efektivní tepelná výměna a výkon systému.
