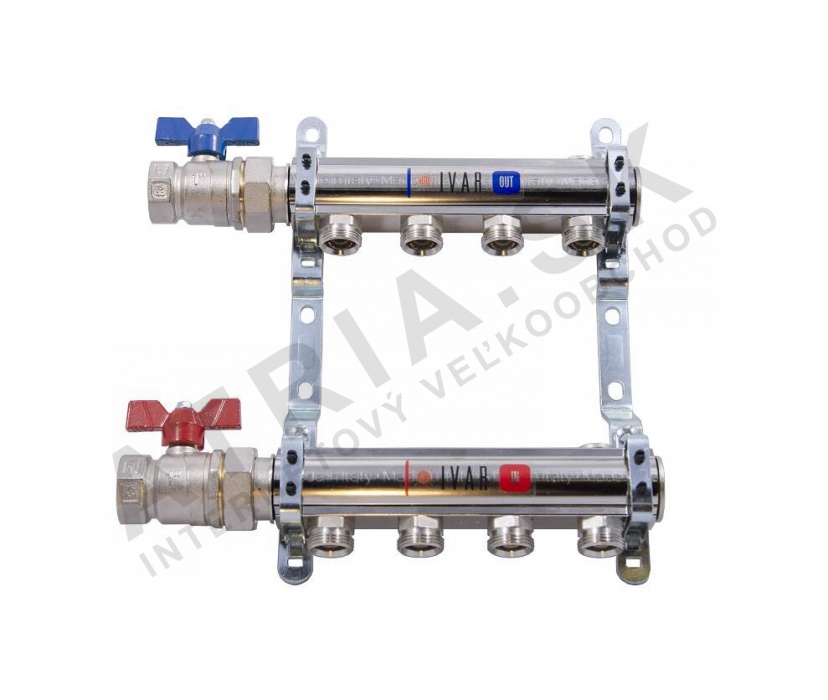

Rozdělovačová sestava - bez skříně, 1 palce x EC, 7cestný IVAR.CS 501 NS
Kód: 551765NSouvisející produkty
Detailní popis produktu
Rozdělovačové sestavy jsou základními komponenty hydraulických otopných soustav, zejména v aplikacích s více okruhy, jako jsou otopná tělesa v obytných a komerčních budovách. Poskytují centrální místo pro rozdělení a sběr ohřáté vody do a z jednotlivých okruhů. Tato 7cestná rozdělovačová sestava je vhodná pro systémy vyžadující vyvážené rozdělení průtoku mezi více otopnými tělesy. Často se používá v nových instalacích a vylepšeních systémů, kde je potřeba přesného řízení průtoku a modulárního designu.
Instalatéři pracující na centrálních otopných soustavách najdou tuto rozdělovačovou sestavu vhodnou pro integraci s běžnými otopnými okruhy. Kompaktní design a modulární konfigurace umožňují flexibilní rozvrhy systému. Absence skříně z ní dělá ideální volbu pro instalace, kde je místo omezené nebo kde má být rozdělovač namontován v přístupném místě pro údržbu a kontrolu.
Technické parametry

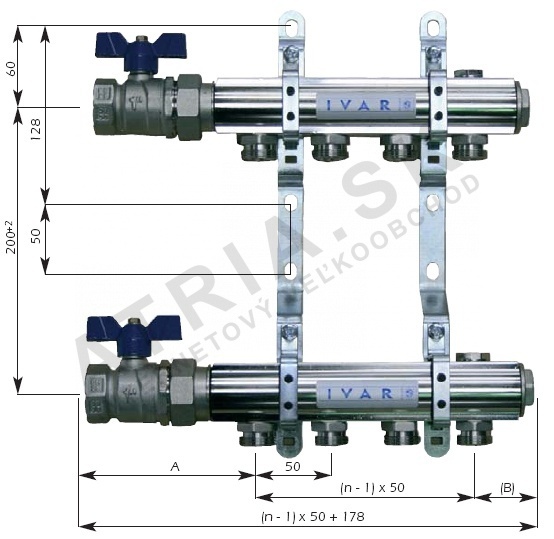

| Mezery mezi výstupy | 50 mm |
|---|---|
| EAN | 8595145902859 |
| Hmotnost | 5,623 kg |
| Kód | 551765N |
| Značka | IVAR |
Instalace a připojení
Pro instalaci rozdělovačové sestavy nejprve zkontrolujte, zda je povrch pro montáž rovný a pevný. Montážní závěsy, které jsou součástí sestavy, použijte k upevnění rozdělovače na zeď nebo konstrukci. Připojení 1 palce x EC vyžaduje kompatibilní potrubní připojení, obvykle pomocí závitového spojení. Každý z sedmi výstupů je vybaven kulovým kohoutem, který je třeba zkontrolovat na správnou orientaci a utěsnění. Běžné chyby při instalaci zahrnují nesprávné zarovnání rozdělovače, nedostatečné utažení kulových kohoutů a nedostatečnou kontrolu netěsností po instalaci. Doporučuje se provést tlakovou zkoušku po instalaci, aby byla ověřena integrity systému.Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní s běžnými otopnými okruhy a lze jej integrovat s různými komponenty otopných soustav. Pro plnou funkčnost systému se doporučuje objednat dodatečné komponenty, jako jsou izolace, kroužky na potrubí a teplotní senzory, zvlášť. Sestava nezahrnuje skříň, proto pokud je potřeba ochranný obal, musí být objednán a namontován zvlášť.Technický pozadí pro projektanty
Rozdělovač funguje tím, že rozděluje přitékající proud ohřáté vody do více okruhů a sbírá návratový proud z každého okruhu. Materiály jsou vybírány dle jejich odolnosti vůči tepelnému cyklování a korozi, což zajišťuje dlouhodobou spolehlivost v otopných soustavách. Design umožňuje rovnoměrné rozdělení průtoku, což je zásadní pro udržení efektivity systému. Výkon rozdělovače je ovlivněn celkovým návrhem systému, včetně rozměrů potrubí, kapacity čerpadla a počtu okruhů. Správné rozměření rozdělovače a příslušných komponent je kritické pro dosažení optimálního výkonu systému.Údržba a provoz
Pravidelná kontrola rozdělovačové sestavy je doporučena, aby bylo zajištěno, že všechna připojení zůstanou utěsněná a kulové kohouty fungují hladce. Jakékoliv známky netěsnosti nebo koroze je třeba řešit co nejdříve. Kulové kohouty je vhodné občas otočit, aby nedošlo k jejich ucpání. V technických datech nejsou uvedena konkrétní období údržby, ale pravidelné kontroly jsou doporučovány jako součást běžné údržby systému.Nejčastější otázky
Může být rozdělovač použit v uzavřeném otopném systému?
Ano, rozdělovač je vhodný pro použití v uzavřených otopných systémech, pokud je systémový tlak a teplota v rámci specifikovaného provozního rozsahu.
Je rozdělovač kompatibilní s měděným potrubím?
Ano, připojení 1 palce x EC umožňuje přímou integraci s měděným potrubím pomocí běžných závitových spojek.
Může být rozdělovač použit v systému s více zónami čerpadel?
Ano, rozdělovač je vhodný pro použití v systémech s více čerpadly, pokud je každá zóna čerpadel správně vyvážená a rozdělovač je správně rozměřen pro celkový průtok.
Jaká je maximální provozní teplota pro rozdělovač?
Rozdělovač je určen pro provoz při maximální teplotě +120 °C, jak je uvedeno v technických datech.
Doplňkové parametry
| Kategorie: | IVAR.CS 501 NS - Sestava rozdělovač/sběrač - bez skříně |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5.623 kg |
| EAN: | 8595145902859 |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 1" |
| Rozteč výstupů: | 50 mm |
| Posledná aktuálizacia ceny: | 21.11.2024 20:50:00 |
