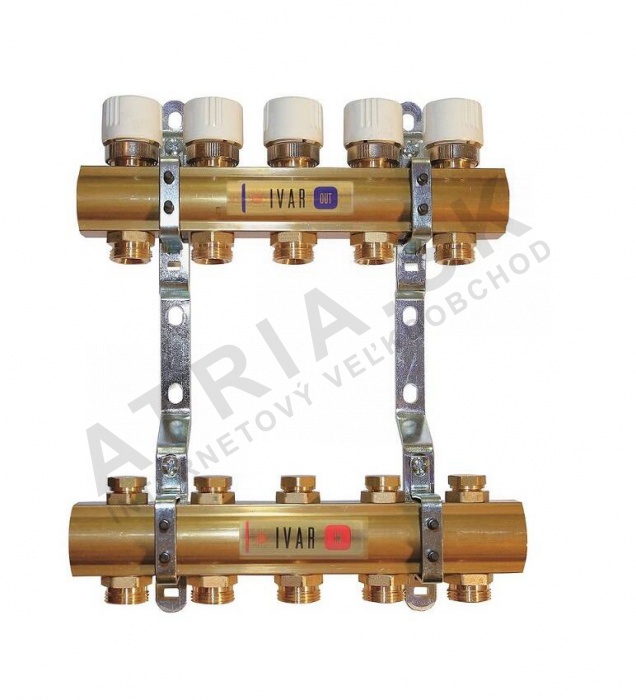

Sestava rozdělovače IVAR.CS 553 D, 2cestný IVAR.CS 553 D

Detailní popis produktu

Tato sestava rozdělovače se běžně používá v bytových a komerčních budovách s otopnými soustavami založenými na otopných tělesech. Je vhodná pro aplikace, kde je vyžadována přesná regulace průtoku a izolace okruhů. Sestava se obvykle instaluje do centrálních otopných soustav, které kombinují otopná tělesa s jinými otopnými prvky, jako je podlahové vytápění. Soustava umožňuje individuální regulaci každého okruhu, čímž zajistí vyvážené rozdělení tepla a efektivní provoz soustavy.

Při instalaci musí technik zajistit správné zarovnání a pevné upevnění rozdělovače a sběrnice. Sestava je navržena pro integraci se standardními otopnými komponentami a pro základní instalaci není třeba používat zvláštní nástroje. Je důležité dodržovat pokyny výrobce pro vyplavení a přípravu soustavy, aby se zabránilo zablokování nebo neefektivnímu provozu.

Technické parametry

Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	8595145903016
Hmotnost	2,159 kg
Kód	553670
Značka	IVAR

Mezní provozní teplota +120 °C zajišťuje kompatibilitu s konvenčními otopnými soustavami a aplikacemi s nízko-temperačním podlahovým vytápěním. Jmenovitý tlak PN 10 určuje mechanickou odolnost sestavy a je vhodný pro většinu domácích a malých komerčních otopných soustav. Tyto parametry jsou klíčové pro správné rozměření a kompatibilitu soustavy.

Instalace a připojení

Sestava rozdělovače IVAR.CS 553 D se připojuje pomocí závitových spojek o průměru 1 palec s vnějším závitem. Instalační proces zahrnuje upevnění rozdělovače a sběrnice na stěnu pomocí dodávaných montážních konzol. Každý port musí být zarovnán s odpovídajícím otopným okruhem a všechna připojení musí být utažena podle pokynů výrobce, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávnou orientaci regulačních uzávěrných ventilů a nedodržení vyplavení soustavy před uvedením do provozu. Technici by měli ověřit, že všechny ventily jsou plně otevřené během počátečního testování a že systémový tlak zůstává stabilní po naplnění. Je také důležité zajistit, že montážní konzoly jsou správně upevněny, aby se zabránilo zatížení potrubních spojek.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními měděnými nebo ocelovými otopnými potrubími a lze jej integrovat do soustav s termostatickými otopnými ventily nebo motorizovanými pohon. Pro přesné sledování a regulaci doporučuje výrobce přidat teplotní a průtokové měřicí přístroje do soustavy. Tyto příslušenství nejsou součástí standardního balení a musí být objednány zvlášť.

Technický pozadí pro projektanty

IVAR.CS 553 D pracuje jako primární distribuční jednotka v dvoutrubkové otopné soustavě. Rozdělovač přivádí ohřátou vodu do jednotlivých okruhů, zatímco sběrnice vrací ochlazenou vodu k kotli nebo zdroji tepla. Tělo je vyrobeno z mosazi CW617N, což je materiál známý svou odolností proti korozi a trvanlivostí v mokrém prostředí. Design zajišťuje minimální hydraulický odpor a umožňuje snadný přístup k ventilům pro údržbu. Efektivita soustavy závisí na správném vyvážení okruhů a pravidelném kontrolování ventilů. Doporučuje se použít přípravek GEL.LONG LIFE 100, který zničí riziko vnitřního znečištění a prodlužuje životnost sestavy.

Údržba a provoz

Pravidelná údržba zahrnuje vizuální kontrolu ventilů na známky úniku nebo opotřebení. Soustava by měla být pravidelně vyplavena, aby se odstranily usazeniny a nečistoty, které by mohly ovlivnit výkon. V návodu není uvedeno žádné konkrétní období údržby; výrobce však silně doporučuje kompletní vyplavení soustavy před uvedením do provozu a po každé významné změně soustavy.

Nejčastější otázky

Může být IVAR.CS 553 D použit v okruzích s podlahovým vytápěním?
Ano, sestava může být součástí hybridní soustavy kombinující otopná tělesa a podlahové vytápění. Doporučuje se však přidat další teplotní a průtokové řídicí zařízení pro optimální výkon.

Jaké ventily jsou součástí sestavy rozdělovače?
Rozdělovač obsahuje regulační uzávěrné ventily pro individuální řízení okruhů, zatímco sběrnice obsahuje uzavírací ventily pro izolaci.

Je nutné při instalaci přidat teplotní a průtokové měřicí přístroje?
Přestože není povinné, výrobce doporučuje jejich instalaci, aby bylo možné přesně monitorovat a upravovat soustavu.

Jaká je doporučená příprava před uvedením soustavy do provozu?
Vyžaduje se kompletní vyplavení soustavy, aby se odstranily nečistoty, které by mohly poškodit ventily nebo omezit průtok. Doporučuje se také použít přípravek GEL.LONG LIFE 100.
