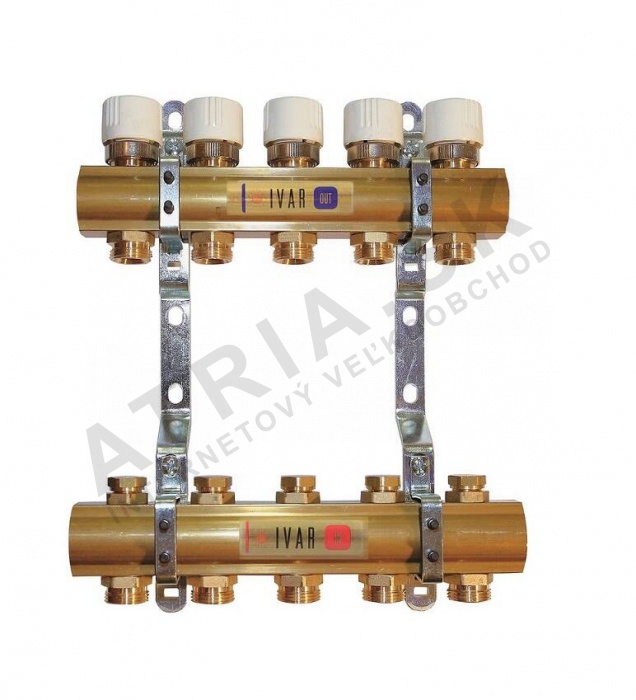

Sestava rozdělovače IVAR.CS 553 D, 4cestný IVAR.CS 553 D

Detailní popis produktu

Sestava 4cestného rozdělovače IVAR.CS 553 D se běžně používá v bytových a komerčních budovách s centrálními otopnými soustavami založenými na otopných tělesech. Umožňuje vyvážené rozdělení tepla mezi více obvodů, čímž zajistí rovnoměrnou regulaci teploty v různých zónách. Montéři často integrují tuto jednotku do systémů kombinujících otopná tělesa s podlahovým vytápěním, kde přesná regulace průtoku je klíčová. Sestava podporuje integraci měřicích přístrojů pro průtok a teplotu, což pomáhá optimalizovat výkon systému a jeho energetickou účinnost.

Při instalaci se jednotka obvykle montuje do přístupných míst v blízkosti kotlovny nebo tepelného čerpadla, což umožňuje pravidelné údržby a úpravy. Konstrukce z mosazi zajišťuje odolnost vůči korozi a trvanlivost, čímž je vhodná pro dlouhodobé použití v uzavřených otopných obvodech. Design také umožňuje snadný přístup k jednotlivým ventilům pro jejich izolaci nebo kalibraci.

Technické parametry

Prováděcí teplota	+120 °C
Nominální tlak	PN 10
EAN	8595145903078
Hmotnost	3,521 kg
Kód	553672
Značka	IVAR

Maximální provozní teplota +120 °C a nominální tlak PN 10 definují podmínky, za kterých může jednotka bezpečně pracovat. Tyto parametry jsou klíčové při výběru sestavy pro konkrétní systém, zejména při zvažování typu zdroje tepla a přítomnosti dalších komponent, jako jsou termostatické ventily nebo oběhová čerpadla.

Instalace a připojení

IVAR.CS 553 D se připojuje prostřednictvím 1 palcových závitových otvorů s vnějším závitem (EK). Montéři by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Sestava zahrnuje montážní závěsy pro bezpečnou montáž na stěnu nebo podlahu. Před uvedením do provozu je nezbytné ověřit, že všechny ventily jsou ve správné poloze – obvykle plně otevřené pro rozdělovače a plně uzavřené pro sběrnice při prvním naplnění. Běžné chyby zahrnují nesprávnou orientaci jednotky nebo nedokonalé vyplavení systému před provozem. Po instalaci se doporučuje důkladně zkontrolovat všechny přípojky a těsnění, aby byla zajištěna integrity systému.

Kompatibilita a příslušenství

IVAR.CS 553 D je kompatibilní se standardními otopnými obvody a může být integrován do systémů s podlahovým vytápěním přidáním senzorů průtoku a teploty. Pro systémy vyžadující rozšířené monitorování se doporučuje objednat samostatně průtokoměry a teplotní senzory. Sestava nezahrnuje krytu, proto by měla být instalována v místech, kde je možný přímý přístup pro údržbu. Další komponenty, jako jsou vyvažovací nástroje nebo tlakoměry, mohou být potřeba v závislosti na složitosti systému.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje přitékající proud teplé vody do více větví, každá z nich je ovládána regulovatelným ventilem. Sběrnice pak vrací ochlazenou vodu zpět k zdroji tepla. Jednotka je vyrobena z mosazi (CW617N), což zajišťuje dobrou tepelnou vodivost a mechanickou odolnost. Výběr materiálu také zaručuje odolnost vůči usazování a korozi v uzavřených systémech. Aby byla maximalizována účinnost, musí být systém správně vyvážen a jednotka musí být kombinována s vhodnými oběhovými čerpadly a izolací. Trvanlivost jednotky závisí na kvalitě úpravy vody a pravidelné údržbě ventilů.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat kontrolu všech připojení na úniky a ověření správného fungování každého ventilu. Jednotka nepožaduje plánované intervaly údržby mimo tyto kontroly. Je však důležité důkladně vyplavovat systém před uvedením do provozu, zejména při připojení obvodů s podlahovým vytápěním. Jakékoliv zácpy nebo usazeniny mohou ovlivnit výkon ventilů a snížit účinnost systému. Pokud se objeví potíže, lze izolovat jednotlivé ventily pro opravu nebo výměnu bez nutnosti vypnout celý systém.

Nejčastější otázky

Může být IVAR.CS 553 D použit spolu s systémy podlahového vytápění?
Ano, sestava může být použita spolu s systémy podlahového vytápění. Aby byla zajištěna přesná regulace, doporučuje se na jednotku nainstalovat senzory průtoku a teploty.

Je nutné nainstalovat senzory průtoku a teploty spolu s tímto rozdělovačem?
Přestože není povinné, doporučuje se nainstalovat senzory průtoku a teploty, aby bylo možné zajistit přesnou regulaci a monitorování výkonu systému.

Jaké ventily jsou zahrnuty v sestavě?
Rozdělovač zahrnuje regulovatelné ventily, zatímco sběrnice obsahuje uzavírací ventily pro izolaci a údržbu.

Může být IVAR.CS 553 D namontován vodorovně nebo svisle?
Jednotka může být namontována buď vodorovně, nebo svisle v závislosti na dostupném prostoru a požadavcích na instalaci. Montážní závěsy jsou k dispozici pro obě varianty.
