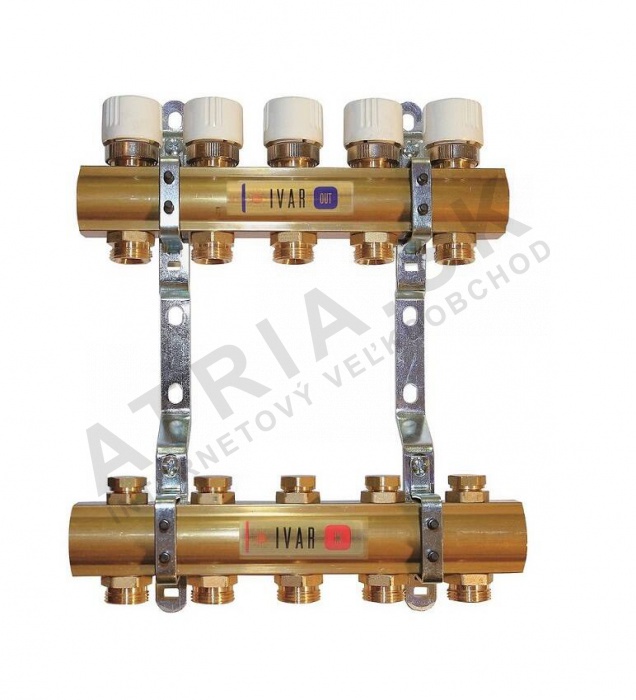

Sestava rozdělovače IVAR.CS 553 D, 6cestný IVAR.CS 553 D

Detailní popis produktu

6cestný rozdělovač IVAR.CS 553 D se často používá v otopných soustavách pro bytové i komerční budovy, kde jsou k jednomu zdroji tepla připojena několik otopných těles. Je zvláště vhodný pro instalace, kde je potřeba přesného regulování průtoku, například v budovách s více místnostmi nebo v systémech kombinujících podlahové a radiátorové vytápění. Jednotka zajistí rovnoměrné rozdělení tepla a umožní řízení jednotlivých zón, a proto je ideální pro použití jak v nových, tak v rekonstruovaných projektech. Instalatéři pracující s centrálním vytápěním si tento rozdělovač ocení při udržování účinnosti systému a tepelné pohody.

Korektní montáž a integrace jsou klíčové pro to, aby rozdělovač fungoval podle očekávání. Jednotka je navržena pro použití s měděnými nebo ocelovými potrubími a je kompatibilní se standardními otopnými oběhy. Je důležité zajistit, že všechny komponenty jsou správně zarovnány a že systém je vyčištěn před uvedením do provozu, aby se odstranily nečistoty, které by mohly ovlivnit výkon.

Technické parametry

Prováděcí teplota	+120 °C
Nominální tlak	PN 10
EAN	8595145903139
Hmotnost	4,734 kg
Kód	553674
Značka	IVAR

Maximální provozní teplota +120 °C a nominální tlak PN 10 jsou klíčové faktory pro určení vhodnosti tohoto rozdělovače pro konkrétní otopné soustavy. Tyto parametry zajišťují kompatibilitu se standardními radiátorovými oběhy a umožňují bezpečný provoz za běžných podmínek vytápění. Klasifikace tlaku je zvláště důležitá při návrhu rozložení systému a výběru příslušenství, jako jsou čerpadla a roztažné nádoby.

Montáž a připojení

IVAR.CS 553 D se připojuje pomocí připojení 1 palce x EK (vnější závit). Instalatéři by měli zajistit, že všechny závity jsou správně utěsněny vhodným závitovým těsněním nebo páskou z PTFE, aby se zabránilo únikům. Rozdělovač by měl být namontován vodorovně, s regulátory a uzavíracími ventily umístěnými pro snadné přístup. Běžnou chybou je nesprávná orientace ventilů, což může vést k špatnému řízení průtoku a nerovnoměrnému rozdělení tepla. Je také důležité ověřit, že montážní konzoly jsou pevně upevněny na stěnu nebo konstrukci, aby se zabránilo vibracím a namáhání na připojení.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními měděnými nebo ocelovými potrubními systémy a je vhodný pro použití s otopnými tělesy různých typů a rozměrů. Pro optimální výkon se doporučuje nainstalovat teplotní a průtokové měřicí přístroje pro sledování a úpravu provozu systému. Další příslušenství, jako izolační kroužky a potrubní opory, mohou být potřeba v závislosti na prostředí instalace. I když nejsou uvedeny alternativní produkty, podobné modely značky IVAR mohou nabízet další funkce, jako je integrované vyvažování nebo digitální řídicí možnosti.

Technický pozadí pro projektanty

IVAR.CS 553 D pracuje tím, že rozděluje přitékající proud horké vody do několika větví, každá z nich je řízena regulátorem. Použitý materiál je mosaz CW617N, který nabízí dobré odolnosti korozi a mechanickou pevnost. Návrh umožňuje přesné nastavení průtoku, což je zásadní pro dosažení vyváženého rozdělení tepla mezi více zónami. Účinnost a životnost rozdělovače závisí na kvalitě instalace, čistotě systému a pravidelnosti údržby. Správná integrace s otopným systémem a jeho řídicí logikou zajišťuje, že rozdělovač funguje v souladu s ostatními komponentami, jako jsou termostaty a oběhová čerpadla.

Údržba a provoz

Pravidelná kontrola ventilů a připojení je doporučena, aby byl zajištěn pokračující výkon. Jakékoliv známky úniku nebo koroze by měly být okamžitě řešeny. Systém by měl být pravidelně vyčištěn, aby se odstranily nečistoty a udržel se průtokový výkon. I když nejsou uvedena konkrétní intervaly údržby, je vhodné kontrolovat rozdělovač během běžné údržby systému. Doporučuje se použít systémové údržbové produkty, jako je GEL.LONG LIFE 100, aby se zabránilo vnitřní korozi a prodloužila životnost rozdělovače.

Nejčastější otázky

Může být IVAR.CS 553 D použit s podlahovým vytápěním?
Je vhodný pro použití s otopnými tělesy. Pro podlahové vytápění se doporučuje jiný typ rozdělovače s konkrétními průtokovými vlastnostmi.

Jaké ventily jsou zahrnuty ve sestavě?
Rozdělovač obsahuje regulátory pro každou větev a uzavírací ventily ve sběrnici pro izolaci.

Je rozdělovač kompatibilní s digitálními řídicími systémy?
Není vybaven digitálními řídicími funkcemi. Integrace s digitálními systémy vyžaduje dodatečné komponenty, jako jsou aktuátory nebo senzory.

Může být jednotka namontována svisle?
Je navržen pro vodorovnou montáž. Svislá instalace může ovlivnit rozdělení průtoku a měla by být vyhýbána, pokud to není uvedeno v pokynech výrobce.
