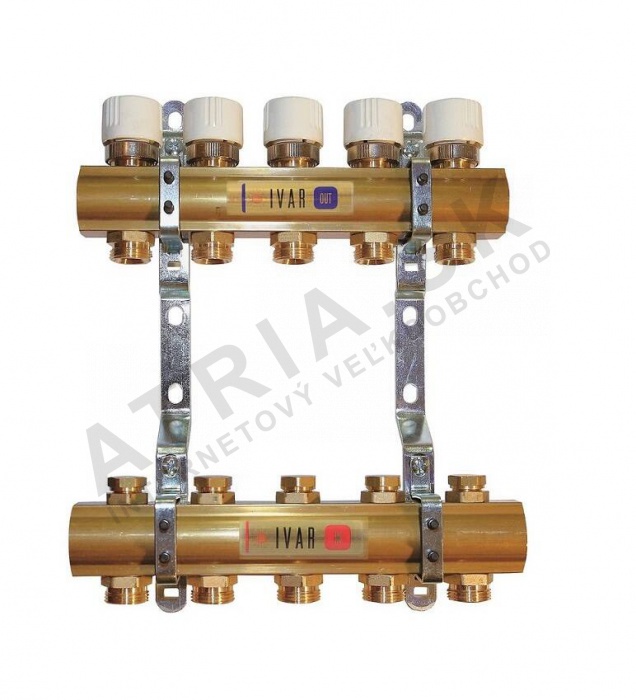

Sestava rozdělovače IVAR.CS 553 D, 9cestný IVAR.CS 553 D

Detailní popis produktu

Rozdělovače tepla jsou základní komponenty v hydronických soustavách s více okruhy, zejména v bytových a komerčních budovách s otopnými tělesy nebo kombinovaným vytápěním podlah a otopných těles. Instalatéři a projektanti tyto jednotky používají k vyvážení průtoku a zajištění rovnoměrného rozdělení tepla do více zón. Rozdělovač IVAR.CS 553 D se často používá v systémech, kde je potřeba přesného řízení jednotlivých okruhů, například v budovách s více místnostmi nebo v systémech s kombinovaným vytápěním.

Při integraci rozdělovače do systému musí instalatér zajistit kompatibilitu s kotlem, čerpadlem a stávajícími potrubími. Jednotka se obvykle montuje v centrálním místě, jako je strojovna nebo technická místnost, a připojuje se k hlavnímu přívodu a návratu. 9cestná konfigurace umožňuje nezávislé řízení více okruhů, což je zvlášť užitečné v systémech s různými tepelnými požadavky v různých zónách.

Technické parametry

Prováděcí teplota	+120 °C
Nominální tlak	PN 10
EAN	8595145903221
Hmotnost	6,736 kg
Kód	553677
Značka	IVAR

Prováděcí teplota +120°C a nominální tlak PN 10 jsou klíčové faktory pro určení vhodnosti rozdělovače pro konkrétní aplikace. Tyto parametry zajišťují, že jednotka dokáže zvládnout běžné domácí vytápěcí podmínky, včetně systémů s kombinovaným vytápěním podlah a otopných těles. Tlakové vybavení také ovlivňuje typ čerpadla a kotle, které lze použít spolu s rozdělovačem.

Instalace a připojení

IVAR.CS 553 D se připojuje pomocí 1 palcových závitových spojek. Instalatéři by měli ověřit, že hlavní přívod a návrat jsou správně rozměrovány a že rozdělovač je namontován v stabilním a přístupném místě. Jednotka by měla být orientována podle směru průtoku uvedeného na těle. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné upevnění montážních závěsů a nedostatečné odpuhlování systému po instalaci. Je také důležité zajistit, že rozdělovač je vodorovně namontován, aby se zabránilo nerovnoměrnému rozdělení průtoku.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními otopnými tělesy a systémy podlahového vytápění. Pro optimální výkon se doporučuje použít spolu s teploměry a průtokoměry, aby bylo možné přesně vyvážit systém. Další komponenty, jako jsou montážní závěsy, jsou zahrnuty ve sestavě. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale pokročilé systémy mohou vyžadovat další měřicí přístroje.

Technický pozadí pro projektanty

IVAR.CS 553 D pracuje tak, že rozděluje ohřátou vodu z hlavního přívodu do více okruhů prostřednictvím jednotlivých ventilů. Rozdělovač je vyroben z mosazi CW617N, což je materiál známý svou odolností a odolností proti korozi. Design umožňuje přesné řízení průtoku, což je zásadní pro dosažení vyváženého rozdělení tepla. Integrace regulátorů a uzavíracích ventilů zajišťuje, že každý okruh může být nezávisle upravován, což je zvláště důležité v systémech s různými tepelnými zátěžemi. Trvanlivost a efektivita jednotky závisí na kvalitě instalace a čistotě systému při uvedení do provozu.

Služba a provoz

Pravidelná údržba není pro IVAR.CS 553 D potřeba, ale důležité je pravidelně kontrolovat netěsnosti a zajistit, že všechny ventily fungují správně. Před uvedením systému do provozu, zejména v kombinovaných systémech vytápění, by měl být systém vyčištěn podle pokynů výrobce. Toto zabraňuje zácpám a zajišťuje dlouhodobou spolehlivost. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby.

Nejčastější otázky

Může být IVAR.CS 553 D použit v kombinovaném systému podlahového a otopného tělesa?
Ano, rozdělovač je vhodný pro kombinované systémy. Doporučuje se však nainstalovat teploměry a průtokoměry, aby bylo možné přesně vyvážit systém.

Je nutné nainstalovat teploměry a průtokoměry spolu s tímto rozdělovačem?
Přestože není nutné, doporučuje se jejich instalace pro snadné vyvážení systému a sledování průtoku a teplot.

Může být rozdělovač namontován svisle?
Ne, jednotka by měla být namontována vodorovně, aby bylo zajištěno rovnoměrné rozdělení průtoku a správné fungování ventilů.

Jaký je doporučený postup při uvedení systému do provozu?
Před uvedením do provozu by měl být systém důkladně vyčištěn, aby byly odstraněny všechny nečistoty. Toto je zvláště důležité v kombinovaných systémech vytápění, aby se zabránilo zácpám a zajišťovala se dlouhodobá spolehlivost.
