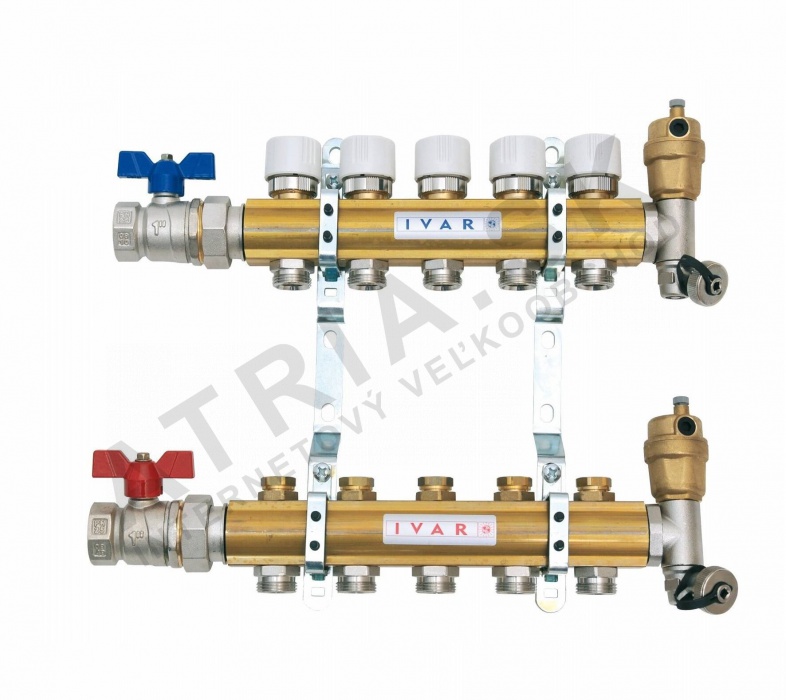

Sestava rozdělovače IVAR.CS 553 DRS, 2cestný IVAR.CS 553 DRS

Detailní popis produktu

Tato sestava 2cestného rozdělovače se často používá v bytových a komerčních otopných soustavách, kde je vyžadováno přesné řízení průtoku. Je instalována v soustavách s více otopnými tělesy, což umožňuje regulaci jednotlivých zón. Sestava se běžně používá v hydronických otopných soustavách, kde zajišťuje rovnoměrné rozdělení tepla a efektivitu soustavy. Montéři a servisní technici pracují s touto jednotkou během návrhu, instalace a údržby soustavy, aby řídili průtok a vyvážili tlak.

IVAR.CS 553 DRS je vhodný pro soustavy, kde je potřeba individuální regulace otopných těles. Často se používá v budovách s více místnostmi, jako jsou byty, kanceláře a malé komerční prostory. Sestava je připojena k hlavnímu otopnému obvodu a umožňuje řízené rozdělení horké vody na jednotlivá otopná tělesa. Výskyt řídicích a uzavíracích ventilů zajišťuje, že každé otopné těleso lze individuálně nastavit nebo odpojit pro údržbu.

Technické parametry

Jmenovitý tlak	PN 10
EAN	8595145903511
Hmotnost	4,097 kg
Kód	553770BS
Značka	IVAR

Jmenovitý tlak PN 10 označuje maximální tlak, který může sestava vydržet za běžných provozních podmínek. Jedná se o klíčový parametr pro dimenzování soustavy a zajišťuje kompatibilitu se standardními otopnými obvody. Maximální provozní teplota +120 °C umožňuje použití v soustavách s vysokou teplotou, jako jsou soustavy s ocelovými nebo litinovými otopnými tělesy.

Instalace a připojení

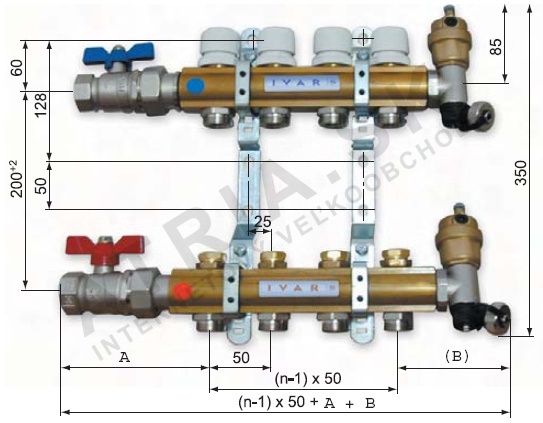

Rozdělovač je připojen zásuvným spojením 1 palec na straně přívodu a EK (Evropské příruba) na straně návratu. Montéři by měli zajistit, že rozdělovač je namontován vodorovně a že všechna připojení jsou utažena podle momentových specifikací výrobce. Důležité je zarovnat směr průtoku s šipkou vyznačenou na jednotce. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou podporu pro rozdělovač a nedochází k odpuhnutí soustavy po instalaci. Před uvedením do provozu by měl být proveden tlakový test k ověření integrity připojení.

Kompatibilita a příslušenství

Tato sestava je navržena tak, aby fungovala s běžnými otopnými ventily a potrubními přípojkami. Podle návrhu soustavy mohou být potřeba další komponenty, jako jsou vyvažovací ventily, tlakové manometry a izolační materiály. Montéři by měli také zvážit potřebu expanzní nádoby a oběhového čerpadla, aby zajistili optimální výkon soustavy. Související produkty zahrnují rozdělovače IVAR a řídicí ventily, které lze použít společně s touto jednotkou pro složitější systémy.

Technický pozadí pro návrháře

IVAR.CS 553 DRS pracuje tím, že rozděluje přitékající proud horké vody do více větví, každá připojená k otopnému tělesu. Řídicí ventily na výstupním rozdělovači umožňují nastavení průtoku, zatímco uzavírací ventily na návratovém rozdělovači umožňují izolaci jednotlivých otopných těles. Jednotka je obvykle vyrobena z odolných materiálů vhodných pro dlouhodobý provoz v otopných soustavách. Návrh zajišťuje minimální ztrátu tlaku a rovnoměrné rozdělení průtoku. Efektivita soustavy závisí na správné dimenzi rozdělovače, počtu otopných těles a celkovém vyvážení soustavy.

Údržba a provoz

Pravidelná kontrola ventilů a připojení je doporučena, aby byla zajištěna pokračující funkčnost. Montéři by měli kontrolovat úniky, správnou funkci ventilů a rovnováhu průtoku. V technických datech nejsou uvedena konkrétní intervaly údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol soustavy. Jednotka by měla být čistá a bez nečistot, aby se zabránilo zácpám a zajistila hladký provoz.

Nejčastější otázky

Může být IVAR.CS 553 DRS použit v soustavě s více než dvěma otopnými tělesy?
Ano, jednotka je navržena pro použití s více otopnými tělesy. Podle rozvrhu soustavy mohou být potřeba další ventily a připojení.

Je možné vyměnit jednotlivé ventily na rozdělovači?
Ano, řídicí a uzavírací ventily lze vyměnit individuálně, pokud jsou poškozené nebo opotřebované. Ujistěte se, že náhradní ventily jsou kompatibilní s návrhem rozdělovače.

Může být tento rozdělovač použit s kondenzačním kotlem?
Ano, jednotka je vhodná pro použití s kondenzačním kotlem, pokud odpovídají provozní parametry specifikacím výrobce.

Co by mělo být kontrolováno, pokud soustava nevytápí rovnoměrně?
Kontrolujte rovnováhu průtoku mezi otopnými tělesy, ujistěte se, že všechny ventily jsou otevřené a fungují správně, a ověřte, že rozdělovač je správně nainstalován a vyrovnán.
