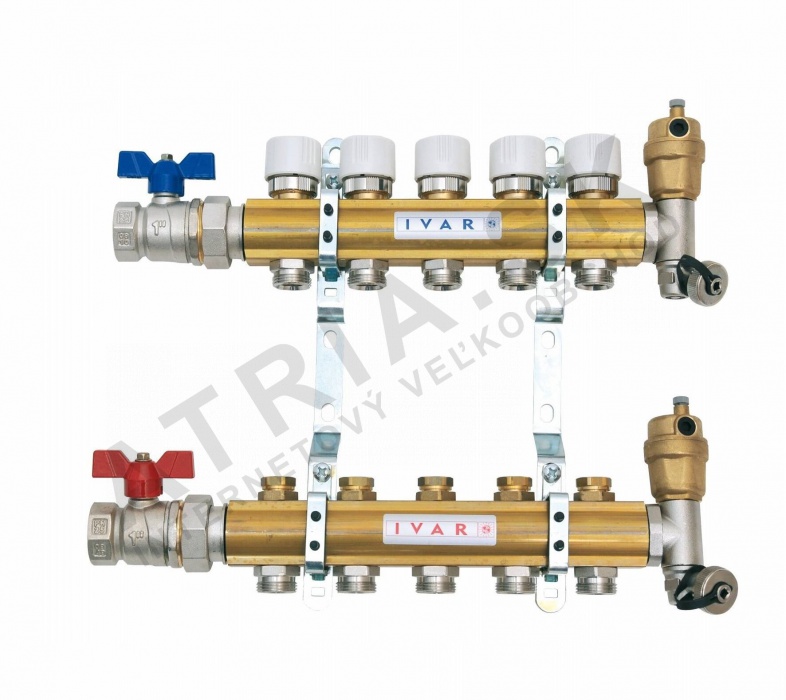

Rozdělovač IVAR.CS 553 DRS, 5cestný IVAR.CS 553 DRS

Detailní popis produktu

Rozdělovač IVAR.CS 553 DRS, 5cestný, se běžně používá v hydraulických otopných systémech s více okruhy, zejména v bytových a komerčních budovách s otopnými tělesy. Instalatéři pracující na centrálních otopných systémech vyžadují přesné řízení průtoku a možnosti izolace, aby zajistili vyvážený provoz a efektivní tepelné rozdělení. Tato jednotka integruje jak distribuční, tak návratové funkce do jediné kompaktní jednotky, což zjednodušuje instalaci a snižuje potřebu dalších komponent. Systém je typicky součástí většího otopného sítě, kde každá větev slouží individuálním zónám nebo místnostem.

Při montáži této jednotky musí instalatér zajistit kompatibilitu s existujícím rozvodným plánem a konfigurací ventilů. Jednotka je vhodná pro použití s konvenčními litinovými nebo panelovými otopnými tělesy a může být integrována s termostatickým řízením nebo zónovými ventily pro pokročilé správní systémy. Design podporuje jak nové stavby, tak rekonstrukce, kde je potřeba zónování nebo rozšíření systému. Stabilní povrch pro montáž je zásadní, aby se zabránilo vybočení během provozu.

Technické parametry

Jmenovitý tlak	PN 10
EAN	8595145903788
Hmotnost	6,122 kg
Kód	553773BS
Značka	IVAR

Jmenovitý tlak PN 10 znamená, že rozdělovač je navržen pro systémy s maximálním jmenovitým tlakem 10 bar, což ho činí vhodným pro standardní domácí a nízkopodlažní komerční otopné aplikace. Maximální provozní teplota 120 °C zajišťuje kompatibilitu s vysokoefektivními kotli a kondenzačními systémy. Tyto parametry jsou klíčové pro určení správného rozměru a kompatibility systému, zejména při integraci s čerpadly, otopnými tělesy nebo expanzními nádržemi.

Instalace a připojení

Jednotka by měla být instalována v místě přístupném pro kontrolu a údržbu. Připojte vstup pomocí závitového připojení 1 palce a výstup pomocí EK (externí klíč) připojení. Ujistěte se, že všechna potrubní připojení jsou zarovnaná a utažená podle momentových specifikací výrobce. Běžnou chybou je nesprávná orientace těla rozdělovače, což může vést k nerovnoměrnému průtoku a snížení výkonu systému. Vždy ověřte, že řídicí a uzavírací ventily jsou plně otevřené během první kontroly, abyste potvrdili bezproblémový průtok. Po utažení všech spojů a před uvedením systému do provozu zkontrolujte na netěsnosti.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní s běžnými otopnými okruhy a vyžaduje dodatečné potrubí, izolaci a montážní konzoly pro bezpečnou instalaci. Pro kompletní integraci systému mohou instalatéři muset objednat balancovací ventily, tlakové manometry nebo teplotní senzory zvlášť. Pro tento model nejsou uvedeny žádné alternativy nebo související produkty.

Technický pozadí pro projektanty

Rozdělovač IVAR.CS 553 DRS funguje jako kombinovaný distribuční a sběrný rozdělovač, umožňuje současně řízení průtoku a regulaci návratu. Tělo je obvykle vyrobeno z odolných materiálů vhodných pro dlouhodobé vystavení horké vodě a páře. Integrace řídicích a uzavíracích ventilů do jednotky snižuje potřebu externích konstrukcí a minimalizuje potenciální místa netěsnosti. Účinnost systému závisí na správném rozměru, správné poloze ventilů a pravidelném sledování průtoku. Jednotka je navržena pro použití s uzavřenými otopnými systémy a není určena pro otevřené nebo nepřímé otopné aplikace.

Údržba a provoz

Pravidelné vizuální kontroly jsou doporučeny, aby se zkontrolovaly případné známky koroze, netěsnosti nebo zablokování těla rozdělovače nebo ventilů. V přehledu nejsou uvedena žádná konkrétní intervaly údržby. Během běžné údržby ověřte, že všechny ventily fungují hladce a že rozdělovač zůstává pevně upevněn. Vyhněte se přetížení spojení, které může poškodit vnitřní těsnění a vést ke ztrátě funkčnosti. Pokud se objeví neočekávaný hluk nebo pokles tlaku, vyšetřete příčinu zablokování nebo vadného ventilu.

Nejčastější otázky

Může být IVAR.CS 553 DRS použit v systému s více zónami?
Ano, 5cestná konfigurace umožňuje individuální řízení až pěti okruhů, což ho činí vhodným pro otopné systémy s více zónami a oddělenými otopnými tělesy nebo výměníky tepla.

Jaký typ připojení se používá na výstupní straně?
Výstupní strana používá EK (externí klíč) připojení, které poskytuje bezpečné a netěsné rozhraní pro připojení k dolním komponentám, jako jsou otopná tělesa nebo balancovací ventily.

Je rozdělovač vhodný pro použití s kondenzačními kotli?
Ano, maximální provozní teplota 120 °C zaručuje kompatibilitu s kondenzačními kotli, za předpokladu, že je systém správně rozměrován a vyvážen, aby se zabránilo kondenzaci v návratových potrubích.

Může být jednotka namontována svisle nebo vodorovně?
Jednotka může být namontována buď svisle, nebo vodorovně, v závislosti na dostupném prostoru a rozvrhu systému. Vždy se ujistěte, že jednotka je vodorovná, aby se zabránilo nerovnoměrnému rozdělení průtoku a mechanickému namáhání spojení.
