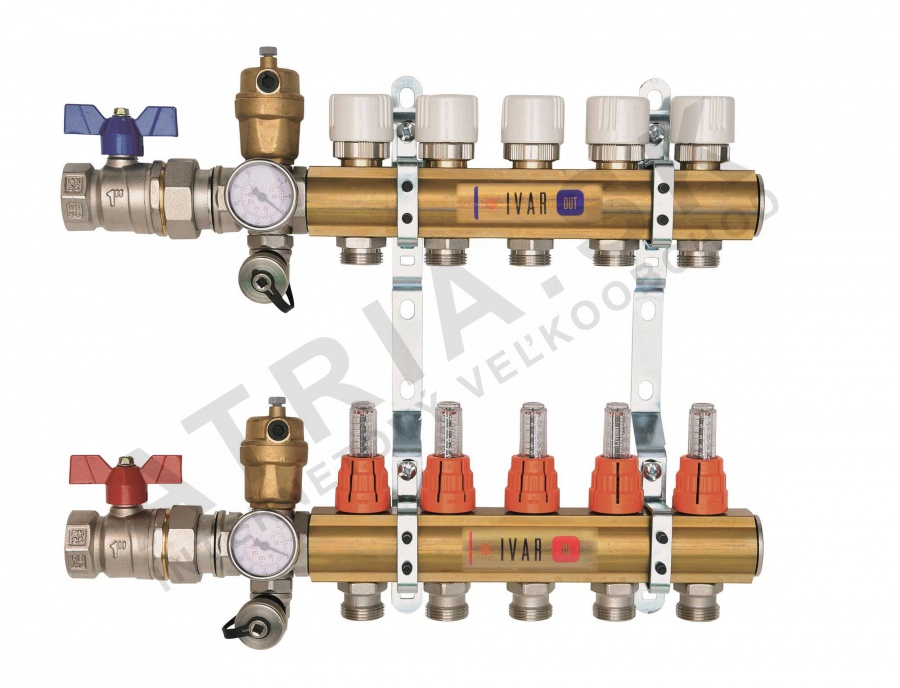

Sestava rozdělovač IVAR.CS 553 VP, 5cestný IVAR.CS 553 VP
Kód: 553973BSSouvisející produkty
Detailní popis produktu
Rozdělovač IVAR.CS 553 VP 5cestný je klíčovou součástí hydronických systémů podlahového vytápění, zejména v konfiguracích s více zónami. Často se používá v bytových i komerčních budovách, kde je vyžadována přesná regulace průtoku a zónování. Instalatéři pracující s kombinovanými systémy – spojujícími podlahové vytápění s otopnými tělesy – musí zajistit správnou integraci a vyčištění systému, aby se zabránilo zablokování a neefektivitě. Tento rozdělovač je navržen pro použití s nízkonapěťovými vytápěcími systémy, kde přesná regulace průtoku a stabilita tlaku jsou klíčové pro rovnoměrné rozdělení tepla.
Jeho modulární konstrukce umožňuje jednoduchou instalaci a údržbu, což ho činí vhodným jak pro nové stavby, tak pro rekonstrukce systémů. Zahrnutí průtokoměrů a uzavíracích ventilů poskytuje úroveň kontroly, která je kritická pro vyvážení systému a zajištění, že každá zóna obdrží správné množství tepla. Rozdělovač se obvykle montuje v přístupných místech, jako jsou strojovny nebo technické prostory, aby byly pravidelné kontroly a úpravy snadné.
Technické parametry
| Jmenovitý tlak | PN 10 |
|---|---|
| EAN | 8595145905072 |
| Hmotnost | 6,497 kg |
| Kód | 553973BS |
| Značka | IVAR |
Instalace a připojení
Rozdělovač se připojuje pomocí závitových spojek o průměru 1 palec a přírub EK (Evropská příruba), což jsou běžné normy v evropských potrubních a topných systémech. Instalatéři by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce a že montážní konzoly jsou pevně upevněny, aby se zabránilo vibracím a poškození. Běžnou chybou je nesprávné zarovnání rozdělovače s okruhy podlahového vytápění, což může vést k nerovnoměrnému průtoku. Před uvedením do provozu musí být systém důkladně vyčištěn, aby se odstranily nečistoty, které by mohly zablokovat průtokoměry nebo ventily.
Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními okruhy podlahového vytápění, včetně těch s potrubím PEX nebo PERT. Je navržen k použití s uzavíracími ventily, kulovými kohouty a pojistnými ventily. Balení zahrnuje montážní konzoly, dva kulové kohouty s závitovými konci, dva rozdělovačové přípojky s automatickými výpustkami a odvzdušňovacími ventily a dva zátky. Další komponenty, jako jsou průtokové regulátory nebo teplotní senzory, mohou být potřeba v závislosti na návrhu systému a strategii regulace.
Technický pozadí pro projektanty
IVAR.CS 553 VP pracuje tím, že rozděluje přitékající proud teplé vody do několika větví, každá z nich slouží konkrétnímu vytápěcímu okruhu. Integrace průtokoměrů umožňuje přesné vyvážení, což je klíčové pro udržování účinnosti systému. Doba životnosti a výkon rozdělovače jsou ovlivněny kvalitou vody v systému, frekvencí údržby a přesností počátečního vyvážení.
Údržba a provoz
Pravidelná kontrola rozdělovače by měla zahrnovat hledání úniků, ověření správného fungování uzavíracích a výpustkových ventilů a zajištění, že průtokoměry nejsou zablokovány. Systém musí být pravidelně vyčištěn, aby se odstranily usazeniny a nečistoty, zejména po počátečním uvedení do provozu nebo po jakékoliv úpravě systému. I když konkrétní intervaly údržby nejsou uvedeny, doporučuje se dodržovat pokyny výrobce a používat systémové údržbové produkty, jako je GEL.LONG LIFE 100, aby se prodloužila životnost komponentů.
Nejčastější otázky
Může být IVAR.CS 553 VP použit v kombinovaném topném systému s otopnými tělesy?
Ano, může být integrován do kombinovaných systémů, ale je důležité důkladně vyčistit systém před provozem a vyvážit průtok mezi okruhy podlahového vytápění a otopnými tělesy.
Jaká je maximální teplota, kterou rozdělovač vydrží?
Rozdělovač je schopen pracovat při maximální teplotě 90°C, což je vhodné pro standardní hydronické topné systémy.
Obsahuje balení všechny potřebné komponenty pro instalaci?
Balení zahrnuje rozdělovač, sběrní rozdělovač s uzavíracími ventily, montážní konzoly, dva kulové kohouty, dva rozdělovačové přípojky s odvzdušňovacími a výpustkovými ventily a dva zátky. Další komponenty mohou být potřeba v závislosti na návrhu systému.
Jaká je doporučená údržba tohoto rozdělovače?
Doporučuje se pravidelné vyčištění systému a kontrola ventilů a průtokoměrů. Doporučuje se používat systémové údržbové produkty, aby se zabránilo usazování a korozi.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 VP bez čerpadla |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6.497 kg |
| EAN: | 8595145905072 |
| Druh výrobku: | rozdělovač / sběrač |
| Jmenovitý tlak: | PN 10 |
| Posledná aktuálizacia ceny: | 21.11.2024 20:55:19 |
