Montážní rozdělovač pro topná tělesa - bez skříně, 1 palce x EC, 2cestný IVAR.CS 501 ND
Kód: 551750NSouvisející produkty
Detailní popis produktu
Tento 2cestný montážní rozdělovač se běžně používá v otopných soustavách s otopnými tělesy a sanitárních obězích, kde není vyžadováno čerpadlo. Je vhodný pro instalaci v obytných i komerčních budovách s tradičními otopnými soustavami založenými na otopných tělesech. Jednotka se obvykle integruje do soustav s teplotním rozdílem +75°C / +65°C. Instalatéři by měli zajistit, že soustava bude důkladně vyplavena před provozem, zejména v kombinovaných soustavách spojujících otopná tělesa a podlahové vytápění.
Pro správnou instalaci je třeba věnovat pozornost rozvrhu soustavy a změnám výšky, protože rozdělovač by ideálně měl být umístěn v nejvyšším bodě soustavy. Výjimkou jsou malé smyčky podlahového vytápění na vyšších patrech, kde lze využít odvzdušnění přes svislou trubku koupelny. Když je podlahové vytápění omezeno na koupelny, lze použít alternativní metody, jako je paralelní smyčka s přímo působícím teplotním regulátorem, za předpokladu, že je zajištěna tepelná izolace od návratu otopných těles.
Technické parametry

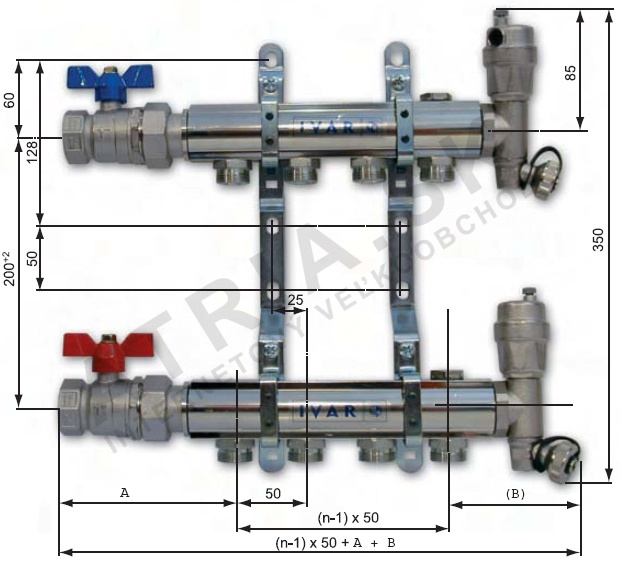

| Rozteč mezi výstupy | 50 mm |
|---|---|
| Hmotnost | 3,807 kg |
| Kód | 551750N |
| Značka | IVAR |
Rozteč mezi výstupy 50 mm zajišťuje kompatibilitu se standardním roztečím otopných těles. 1 palcová F vstupy a 3/4 palcová EK výstupy jsou navrženy pro bezpečné a netěsné spojení. PN 10 tlaková třída a provozní teplota +120°C zajišťují, že tento rozdělovač je vhodný pro konvenční otopné soustavy s průměrnými tepelnými požadavky.
Instalace a připojení
Instalace začíná montáží rozdělovače pomocí přiložených konzol. 1 palcová F vstupy se připojují k hlavnímu otopnému oběhu, zatímco 3/4 palcová EK výstupy se připojují k jednotlivým otopným tělesům nebo topným prvkům. Rozteč mezi výstupy musí být udržována na 50 mm, aby byla zajištěna rovnoměrná distribuce průtoku. Před uvedením do provozu by měla být soustava vyplavena, aby byly odstraněny nečistoty, zejména v kombinovaných systémech. Běžné chyby zahrnují nesprávné umístění konzol a nedostatečné vyplavení soustavy, což může vést k zablokování a snížení účinnosti.
Kompatibilita a příslušenství
Tento rozdělovač je kompatibilní se standardními otopnými soustavami a lze jej integrovat do soustav bez oběhového čerpadla. Doporučuje se použít IVAR.CS 501 ND skříně, pokud jsou vyžadovány. Příslušenství zahrnuje 1/2 palcové zátky a kulové kohoutky. Další komponenty, jako jsou oběhová čerpadla nebo roztažné nádoby, mohou být potřeba v závislosti na konfiguraci soustavy.
Technický pozadí pro projektanty
Rozdělovač funguje tím, že rozděluje přitékající topný médium do více větví a opětovně spojuje návratový tok. Je vyroben z mosazi CW617N s niklovým povlakem, což zajišťuje odolnost proti korozi a odolnost v mokrém prostředí. Vysoká tepelná vodivost materiálu zajišťuje efektivní přenos tepla, zatímco PN 10 třída zajišťuje stabilní provoz za normálních topných podmínek. Účinnost soustavy je ovlivněna správným rozvrhem, výškou a přítomností vzduchu nebo nečistot v oběhu.
Služba a provoz
Pravidelná údržba zahrnuje kontrolování netěsností na spojeních a zajištění, že automatický odvzdušňovací ventil funguje. Soustava by měla být vyplavena před prvním provozem a pravidelně poté, zejména v kombinovaných systémech. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se vizuální inspekce, aby byly identifikovány potenciální problémy, jako je koroze nebo zablokování.
Nejčastější otázky
Může být tento rozdělovač použit v systému s podlahovým vytápěním?
Ano, může být použit v systémech s podlahovým vytápěním, pokud je systém důkladně vyplaven a zajištěna tepelná izolace tam, kde je to nutné.
Je pro tento rozdělovač vyžadováno oběhové čerpadlo?
Ne, rozdělovač je navržen k použití bez oběhového čerpadla, protože kotlové čerpadlo poskytuje potřebný průtok.
Jaká je maximální provozní teplota pro tento rozdělovač?
Maximální provozní teplota je +120°C, jak je uvedeno v technických datech.
Může být tento rozdělovač nainstalován ve svislé poloze?
Ano, může být nainstalován ve svislé poloze, ale doporučuje se umístit ho v nejvyšším bodě systému, aby bylo zajištěno správné odvzdušnění.
Doplňkové parametry
| Kategorie: | IVAR.CS 501 ND - Sestava rozdělovač/sběrač pro otopná tělesa - bez skříně |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 3.807 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 1" |
| Rozteč výstupů: | 50 mm |
| Posledná aktuálizacia ceny: | 21.11.2024 20:49:56 |
