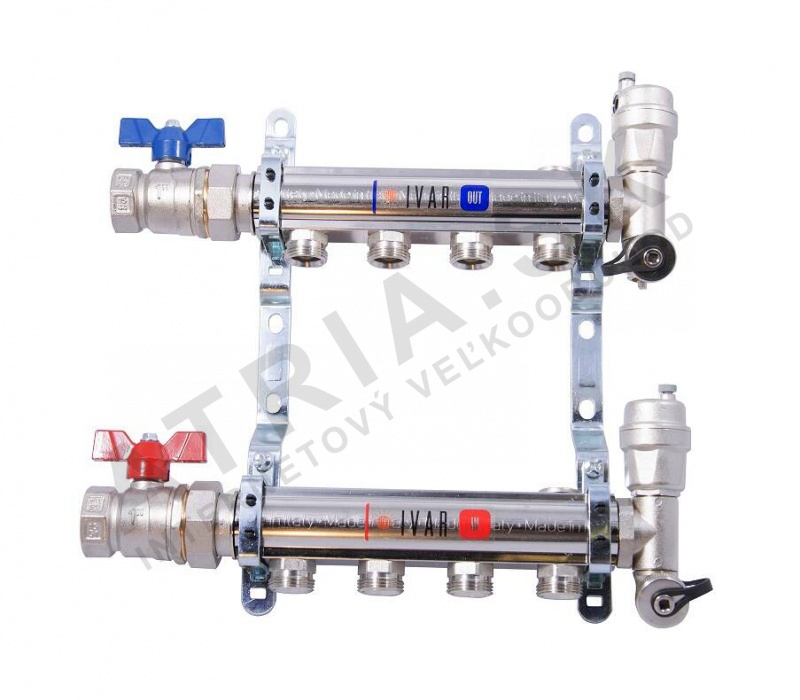

Rozdělovač pro otopná tělesa - bez skříně, 1 palce x EK, 8cestný IVAR.CS 501 ND

Detailní popis produktu

Rozdělovače jsou základními komponenty v otopných soustavách, zejména v konfiguracích s otopnými tělesy. Tato 8cestná varianta je vhodná pro bytové i komerční budovy, kde je potřeba vyvážené rozdělení tepla. Často se používá v systémech, kde je k jednomu zdroji tepla připojeno několik otopných těles. Instalatéři pracující s tradičními otopnými systémy nebo kombinovanými systémy s sanitárními okruhy si s touto jednotkou poradí při integraci do primárního okruhu. Absence vestavěného čerpadla znamená, že systém závisí na kotli nebo na externím oběhovém čerpadlu pro proudění. Jednotka je navržena pro instalaci bez skříně, což vyžaduje pečlivé umístění, aby byla zajištěna přístupnost pro údržbu a kontrolu.

Technické parametry

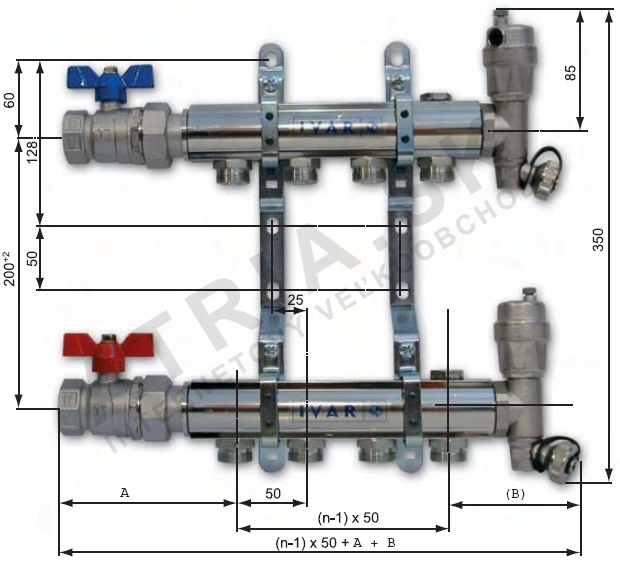

Rozteč výstupů	50 mm
EAN	8595145902491
Hmotnost	6,881 kg
Kód	551756N
Značka	IVAR

Rozteč 50 mm mezi 3/4 palcovými EK výstupy zajišťuje kompatibilitu se standardními připojeními otopných těles. 1 palcová F vstupní potrubí umožňují bezpečnou integraci do hlavních dodacích linek. Provozní teplota 120 °C je vhodná pro konvenční otopné systémy s doporučeným poklesem teploty z 75 °C na 65 °C. Tlaková klasifikace PN 10 zajišťuje bezpečný provoz za běžných domácích a lehkých komerčních podmínek.

Instalace a připojení

Rozdělovač by měl být namontován vodorovně s rozdělovačem nad sběračem, aby bylo možné zajištění výfuku vzduchu. 1 palcová F vstupní potrubí vyžadují závitové připojení, zatímco 3/4 palcová EK výstupní potrubí používají vnější závit. Instalatéři by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou je nesprávná orientace jednotky, což může vést k nekvalitnímu výfuku vzduchu a nerovnoměrnému průtoku. Před uvedením do provozu by měl být systém vyčištěn, aby se odstranily nečistoty, zejména v kombinovaných systémech s podlahovým vytápěním a otopnými tělesy. Jednotka musí být instalována v nejvyšším bodě systému, aby bylo zajištěno správné uvolnění vzduchu, pokud nejsou použity alternativní metody výfuku vzduchu na vyšších patrech.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními okruhy otopných těles a může být použit spolu s externím oběhovým čerpadlem, pokud je to potřeba. Sada zahrnuje montážní konzoly, kulové kohoutky na vstupu a automatický vzduchový kohoutek s klapkovým uzávěrem. Další komponenty, jako je oběhové čerpadlo nebo skříň, je třeba objednat zvlášť. Je vhodný pro použití s řadou IVAR.CS 501 ND a není doporučen pro systémy s vysokým obsahem nečistot, pokud není zajištěno předfiltrace.

Technický pozadí pro projektanty

Jednotka pracuje tak, že rozděluje ohřátou vodu přes 8 výstupů na jednotlivá otopná tělesa a sbírá návratový průtok přes sběrač. Konstrukce z mosazi s niklovým povlakem (CW617N) poskytuje odolnost proti korozi a zajišťuje dlouhodobou spolehlivost v mokrém prostředí. Návrh umožňuje vyvážené rozdělení průtoku, což je klíčové v systémech s několika otopnými tělesy. Absence vestavěného čerpadla znamená, že systém musí být navržen tak, aby zajistil dostatečné průtokové množství a tlakovou ztrátu přes rozdělovač. Vlastnosti materiálu CW617N také umožňují tepelné roztažnost a smrštění bez poškození integrity spojení.

Údržba a provoz

Pravidelná kontrola vzduchového kohoutku a klapkového uzávěru je doporučena, aby byly funkční. Systém by měl být vyčištěn před prvním provozem a pravidelně, aby se zabránilo zácpám způsobeným nečistotami. Výrobce upozorňuje, že problémy způsobené nečistotami v systému nejsou závazkem prodejce, proto je důležitá správná filtrace a čištění. Jednotka nepožaduje plánované intervaly údržby mimo tyto kontroly, ale jakékoliv známky úniku nebo zácpy by měly být okamžitě vyřešeny.

Nejčastější otázky

Může být tento rozdělovač použit s externím oběhovým čerpadlem?
Ano, jednotka je navržena pro použití s externím čerpadlem. Absence vestavěného čerpadla umožňuje větší flexibilitu v konfiguraci systému.

Je vhodný pro kombinované systémy s podlahovým vytápěním a otopnými tělesy?
Ano, ale systém musí být důkladně vyčištěn před uvedením do provozu. Pro výfuk vzduchu na vyšších patrech je třeba pečlivé plánování.

Jaká je maximální provozní teplota?
Jednotka je schválena pro maximální teplotu 120 °C, což je vhodné pro otopné systémy s doporučeným poklesem teploty z 75 °C na 65 °C.

Může být jednotka instalována svisle?
Ne, jednotka musí být instalována vodorovně s rozdělovačem nad sběračem, aby bylo zajištěno správné uvolnění vzduchu a vyvážený průtok.
