Rozdělovač/sběrač - bez skříně - 5/4 "xEK; 12cestný; měď

Detailní popis produktu

Tento 12cestný rozdělovač se běžně používá v bytových i komerčních otopných soustavách pro efektivní distribuci a sběr ohřáté vody. Je typicky instalován v systémech, kde jsou potřeba více otopných okruhů, například v budovách s kombinovaným otopným tělesem a podlahovým vytápěním. Jednotka je navržena pro integraci do centrálních otopných soustav, kde přesná regulace průtoku a vyvážení systému jsou klíčové pro optimální provoz.

Sestava je vhodná pro použití jak v novostavbách, tak při rekonstrukcích, kde poskytuje kompaktní a spolehlivé řešení pro správu více otopných okruhů. Často se používá v kombinaci s termostatickými ventily, oběhovými čerpadly a roztažnými nádržemi, aby zajistila stabilní provoz a rovnoměrné rozdělení tepla po celé budově.

Technické parametry

Provozní teplota +120 °C a jmenovité tlakové zatížení PN 10 jsou klíčové pro určení vhodnosti tohoto rozdělovače pro konkrétní otopné systémy. Tyto parametry zajišťují kompatibilitu se standardními centrálními otopnými okruhy a umožňují bezpečný provoz za běžných domácích a lehkých komerčních podmínek. Materiál měď CW617N poskytuje odolnost proti korozi a zaručuje dlouhou trvanlivost ve vlhkém prostředí.

Montáž a připojení

Instalace vyžaduje pečlivé zarovnání distribuční a sběrné části, aby byl zajištěn správný směr průtoku. Velikost připojení 5/4"xEK je běžná pro mnoho komponentů otopných systémů, což umožňuje snadnou integraci s existujícími potrubími. Montéři by měli ověřit správnou orientaci uzavíracích a regulačních ventilů, aby se zabránilo omezení průtoku nebo nesprávnému vyvážení. Běžnou chybou je nesprávné zarovnání těla rozdělovače s montážními závěsy, což může vést ke stresu na spojení a možným netěsnostem.

Před upevněním rozdělovače zkontrolujte správné umístění montážních závěsů a zajištění horizontální polohy jednotky. Dvě kulová kohouta s uzavírací funkcí umožňují izolovat jednotlivé okruhy během údržby. Automatický vzduchový kohout a odvzdušňovací ventil by měly být umístěny pro snadný přístup, aby byly usnadněny následné servisní práce.

Kompatibilita a příslušenství

Tento rozdělovač je navržen pro použití s běžnými komponenty otopných systémů, jako jsou otopná tělesa, rozdělovače pro podlahové vytápění a oběhová čerpadla. Je důležité zajistit, že všechny připojené komponenty jsou hodnoceny stejnou provozní teplotou a tlakem. K kompletní instalaci mohou být potřeba příslušenství, jako jsou montážní závěsy nebo izolační čepy. Další položky, jako tlakový pojistný ventil nebo roztažná nádoba, by měly být zváženy podle návrhu systému.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje přitékající horkou vodu do více okruhů a shromažďuje návratový tok pro opětovné ohřátí. Měď CW617N je vybrána kvůli své mechanické síle a odolnosti proti tepelné expanzi, což zajišťuje stabilní provoz v průběhu času. Jmenovité tlakové zatížení PN 10 znamená, že systém dokáže zvládnout jmenovitý tlak 10 baru, což je vhodné pro většinu domácích a lehkých komerčních otopných systémů. Zahrnutí regulačních a uzavíracích ventilů umožňuje individuální řízení okruhů, což je klíčové pro dosažení vyváženého rozdělení tepla a energetické úspory.

Údržba a provoz

Doporučuje se pravidelná kontrola rozdělovače, abyste se ujistili, že všechny ventily fungují správně a že nejsou žádné známky koroze nebo netěsnosti. Automatický vzduchový kohout by měl být kontrolován na případné zácpy, a odvzdušňovací ventil by měl být otestován na správnou funkci. Výrobce doporučuje provést čištění systému před uváděním do provozu, zejména když se kombinují různé typy otopných okruhů, aby byla odstraněna nečistota a zajištěn čistý provoz. Doporučuje se použít systémové čisticí prostředky, jako je například GEL.LONG LIFE 100, aby byla prodloužena životnost rozdělovače a připojených komponent.

Nejčastější otázky

Může být rozdělovač použit v systému s otopnými tělesy i podlahovým vytápěním?
Ano, rozdělovač je vhodný pro systémy kombinující různé způsoby vytápění. Doporučuje se však provést čištění a úpravu systému před uváděním do provozu, aby byla zajištěna kompatibilita a zabráněno zablokování.

Je rozdělovač kompatibilní s běžnými otopnými ventily?
Ano, velikost připojení 5/4"xEK je běžná pro mnoho komponentů otopných systémů, což umožňuje snadnou integraci s kompatibilními ventily a adaptéry.

Jaký je účel automatického vzduchového kohoutu a odvzdušňovacího ventilu?
Automatický vzduchový kohout odstraňuje uvízlý vzduch ze systému, což zlepšuje účinnost, zatímco odvzdušňovací ventil umožňuje kontrolované vyprázdnění rozdělovače během údržby nebo přípravy na zimní období.

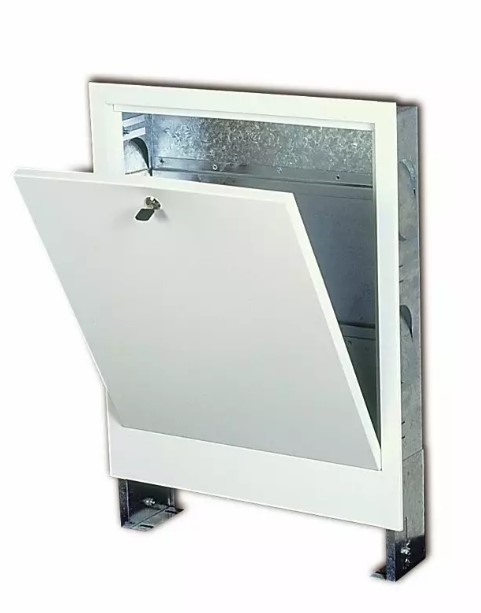

Může být rozdělovač namontován bez skříně?
Ano, model je dostupný bez skříně. Při objednávce zadejte kód + BS, abyste zajistili dodání správné verze.
