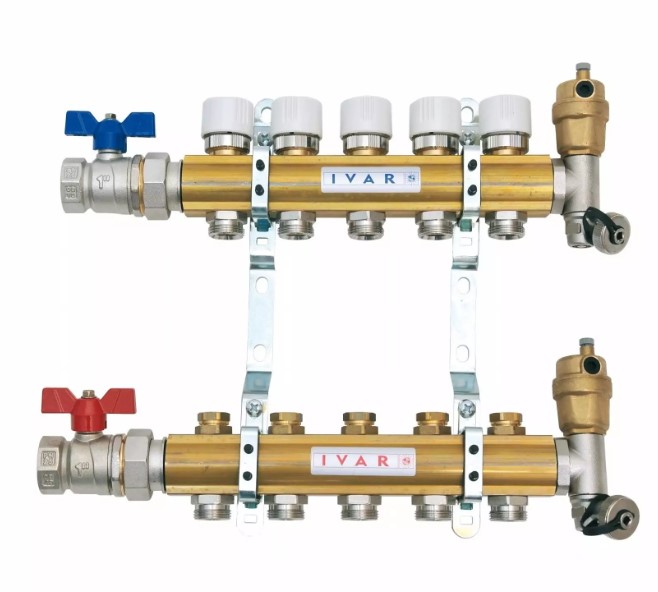

Rozdělovač/sběrač – bez skříně – 5/4 palce x EK; 5cestný; mosaz

Detailní popis produktu

Rozdělovače/sběrače jsou zásadní komponenty v centrálních otopných soustavách, zejména v konfiguracích s více smyčkami, jaké se vyskytují v obytných i komerčních budovách. Tyto sestavy umožňují efektivní distribuci a sběr tepelného média, zajišťují vyvážený průtok a řízení teploty mezi více otopnými tělesy nebo zónami. Instalatéři pracující s kombinovanými systémy podlahového vytápění a otopných těles často využívají tyto sestavy k řízení průtoků a prevenci tepelných nerovnováh.

Při instalaci těchto sestav je třeba věnovat pozornost správné orientaci, těsnosti a zarovnání s hydraulickými požadavky systému. Integrace regulovatelných a uzavíracích ventilů zajišťuje, že jednotlivé okruhy mohou být izolovány pro údržbu nebo úpravu. Projektanti by měli zvážit roli sestavy v udržování tlakové stability a rovnoměrnosti průtoku, zejména v větších nebo složitějších instalacích.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Nominální tlak	PN 10
Kód	400405BS
Značka	IVAR

Provozní teplota +120 °C a nominální tlak PN 10 definují podmínky, za kterých může sestava bezpečně fungovat. Tyto parametry jsou klíčové pro výběr správného komponentu pro daný systém, zejména při kombinaci různých technologií vytápění, jako jsou otopná tělesa a podlahové vytápění. Konstrukce z mosazi CW617N zajišťuje odolnost proti korozi a mechanickému namáhání za běžných provozních podmínek.

Instalace a připojení

Rozdělovač/sběrač se připojuje pomocí závitů 5/4 palce EK. Instalatéři by měli ověřit, že všechna připojení jsou čistá a bez nečistot, než je utěsní, aby zajistili těsné spojení bez úniků. Sestava zahrnuje montážní závěsy pro bezpečnou instalaci a umístění by mělo umožňovat přístup k ventily pro případné úpravy nebo údržbu. Běžné chyby při instalaci zahrnují špatné zarovnání vývodů, nesprávnou orientaci ventilů a nedostatečné utažení závitových spojení. Po instalaci by měl být systém prohlédnut na úniky a správnou funkci ventilů před uvedením do provozu.

Kompatibilita a příslušenství

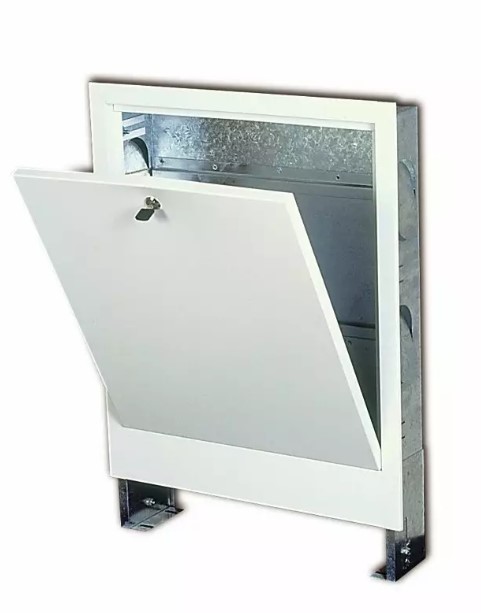

Tato sestava je navržena pro použití s běžnými otopnými soustavami. Aby byla instalace kompletní, je třeba při objednávce vybrat vhodnou variantu skříně – to zahrnuje určení, zda jednotka vyžaduje skříň na stěnu, v místnosti nebo bez skříně. Kromě toho, co je uvedeno v balení, nejsou zahrnuta žádná další příslušenství. Kompatibilita s existujícími potrubními systémy závisí na typu a velikosti závitů, proto je důležité ověřit tyto informace během plánování.

Technický pozadí pro projektanty

Sestava slouží jako rozdělovač i sběrač, řídí průtok ohřátého média k a z více otopných těles. Materiál CW617N zajišťuje dobrou tepelnou vodivost a odolnost, což z ní činí vhodný materiál pro dlouhodobé použití v otopných aplikacích. Zahrnutí regulovatelných a uzavíracích ventilů umožňuje přesné řízení průtoku a izolaci jednotlivých okruhů. Účinnost systému je ovlivněna správným rozměrem rozdělovače, nastavením ventilů a celkovou hydraulickou vyvážeností systému. Projektanti by měli zvážit také potřebu proplachování systému a chemického ošetření pro prodloužení životnosti komponentů.

Údržba a provoz

Aby byl zajištěn spolehlivý provoz, měl by být systém propláchnut podle pokynů výrobce před uvedením do provozu, zejména při integraci různých technologií vytápění. Pravidelně se provádí kontroly funkce ventilů a hledání známek úniků nebo koroze. Doporučené ošetření GEL.LONG LIFE 100 pomáhá předcházet vnitřnímu znečištění a prodlužuje životnost systému. Jakékoliv potíže s nerovnováhou průtoku nebo poklesy tlaku by měly být vyřešeny co nejdříve, aby se zabránilo poškození sestavy nebo jiných komponent systému.

Nejčastější otázky

Může být sestava použita s podlahovým vytápěním?
Ano, pokud je systém navržen tak, aby zvládl nominální tlak a teplotu sestavy. Může být potřeba provést dodatečné vyvážení kvůli rozdílům v odporu průtoku mezi podlahovým vytápěním a otopnými tělesy.

Je možné instalovat sestavu bez skříně?
Ano, varianta „BS“ určuje verzi bez skříně. Tato varianta je vhodná pro systémy, kde je omezeno místo nebo kde bude sestava umístěna do vlastního krytu.

Jaká je funkce automatického vzduchového kohoutu?
Automatický vzduchový kohout umožňuje uvolnění zachyceného vzduchu během napouštění a provozu systému, což pomáhá udržovat rovnoměrný průtok a zabrání vzniku míst s vysokou nebo nízkou teplotou na otopných tělesech.

Jak má být systém připraven před uvedením do provozu?
Systém by měl být důkladně propláchnut, aby byly odstraněny nečistoty nebo částice, které by mohly způsobit záplavy nebo poškození ventilů. Doporučuje se chemické ošetření, jako je GEL.LONG LIFE 100, aby se zabránilo dlouhodobému znečištění a korozi.
