Rozdělovač/sběrač – bez krytu – 5/4 "xEK; 6cestný; mosaz

Detailní popis produktu

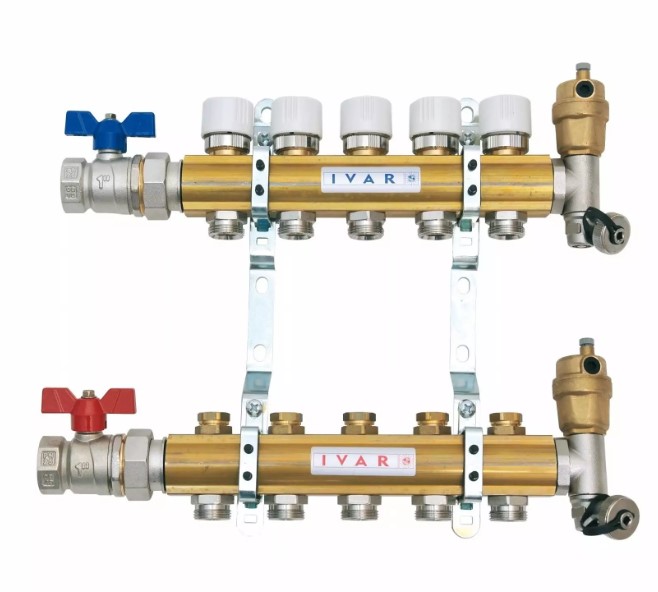

Tento rozdělovač/sběrač se běžně používá v bytových a komerčních otopných soustavách, kde více oběhů vyžaduje individuální řízení. Typicky se instaluje do centrálních otopných soustav s otopnými tělesy nebo kombinuje se s podlahovým vytápěním. Mosazná konstrukce zajišťuje odolnost a odolnost proti korozi, což z něj činí vhodný pro dlouhodobou funkci v uzavřených systémech. Sestava zahrnuje distribuční část s regulovatelnými uzavíracími ventily, sběrač s uzavíracími ventily, montážní závěsy, dva kulové kohouty s uzavíracími ventily, dva konce s automatickými odvzdušňovacími ventily a otáčecími odtokovými ventily. Je navržen pro systémy, kde je rovnovážné rozdělení průtoku a efektivní sběr chladného média zásadní.

Technické parametry

Montáž a připojení

Rozdělovač/sběrač se připojuje pomocí závitů o rozměrech 5/4 palce x EK, které je třeba ověřit před montáží. Distribuční a sběrná část se montují pomocí dodaných montážních závěsů, aby byla zajištěna stabilita a rovnoběžnost. Montéři by měli zkontrolovat, že všechny ventily jsou ve správné poloze a že systém je správně vyčištěn před uvedením do provozu. Běžné chyby při montáži zahrnují nesprávnou orientaci odvzdušňovacích ventilů a nezachycení rovnoběžnosti montážních závěsů, což může vést ke snížení účinnosti systému nebo k únikům. Ujistěte se, že je rozdělovač nainstalován v místě, které umožňuje snadný přístup k údržbě a kontrole.

Kompatibilita a příslušenství

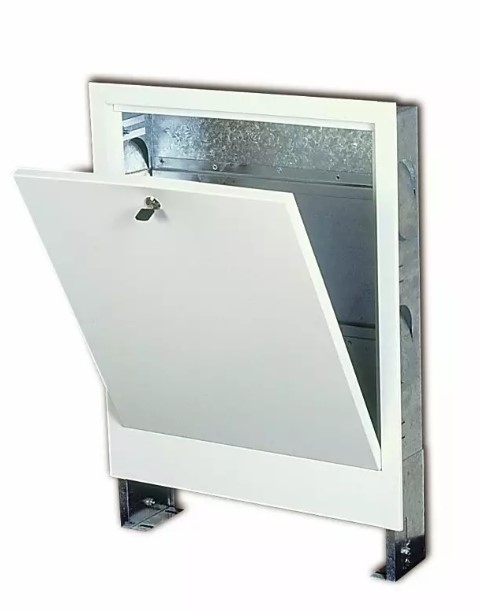

Tato sestava je kompatibilní se standardními otopnými systémy, které používají mosazná šroubení a vyžadují 6cestný rozdělovač. Běžně se používá s otopnými tělesy nebo oběhy podlahového vytápění. Při objednávce určete typ krytu: kód sám o sobě pro rozdělovač v místnosti, kód + N pro stěnový montáž, nebo kód + BS pro bez krytu. Kryt není součástí této verze. K základní montáži nejsou potřeba žádné další příslušenství, ale systém musí být vyčištěn a ošetřen podle pokynů výrobce GEL.LONG LIFE 100 před uvedením do provozu.

Technický pozadí pro projektanty

Rozdělovač distribuuje ohřáté médium do jednotlivých oběhů, zatímco sběrač vrací ochlazené médium k kotli. Návrh umožňuje přesné řízení průtoku prostřednictvím regulovatelných a uzavíracích ventilů. Účinnost a trvanlivost systému závisí na správné montáži, správné orientaci komponent a pravidelné údržbě. Prováděcí teplota a jmenovitý tlak jsou klíčové faktory pro určení vhodnosti systému pro různé typy budov a tepelné zatížení.

Údržba a provoz

Před uvedením do provozu musí být systém vyčištěn podle pokynů výrobce, aby byly odstraněny všechny nečistoty nebo kontaminace. Toto je zvláště důležité v systémech kombinujících otopná tělesa a podlahové vytápění. Odvzdušňovací ventily a odtokové ventily by měly být pravidelně kontrolovány, aby bylo zajištěno jejich správné fungování. Nejsou uvedena konkrétní intervaly údržby, ale systém by měl být kontrolován během pravidelné údržby, aby bylo zajištěno, že všechny ventily a připojení jsou v dobrém stavu. Jakékoliv známky úniku nebo zablokování by měly být okamžitě odstraněny, aby se zabránilo selhání systému.

Nejčastější otázky

Může být tento rozdělovač použit v systému s otopnými tělesy i podlahovým vytápěním?
Ano, rozdělovač je vhodný pro systémy s více typy vytápění. Systém však musí být vyčištěn a ošetřen GEL.LONG LIFE 100 před uvedením do provozu, aby byla zajištěna kompatibilita a zabráněno zablokování.

Které možnosti krytu jsou k dispozici pro tento rozdělovač?
Kryt není součástí této verze. Při objednávce určete typ krytu: kód sám o sobě pro rozdělovač v místnosti, kód + N pro stěnový montáž, nebo kód + BS pro bez krytu.

Je nutné použít dodané montážní závěsy?
Ano, montážní závěsy jsou zásadní pro zajištění rozdělovače a správnou rovnoběžnost. Nepoužití může vést k nestabilitě nebo nesprávné orientaci, což může ovlivnit výkon systému.

Mohou být odvzdušňovací ventily a odtokové ventily nahrazovány samostatně?
Ano, odvzdušňovací ventily a odtokové ventily jsou navrženy pro samostatnou výměnu. Výměna však musí být provedena kvalifikovaným technikem, aby byla zajištěna správná montáž a integrity systému.
