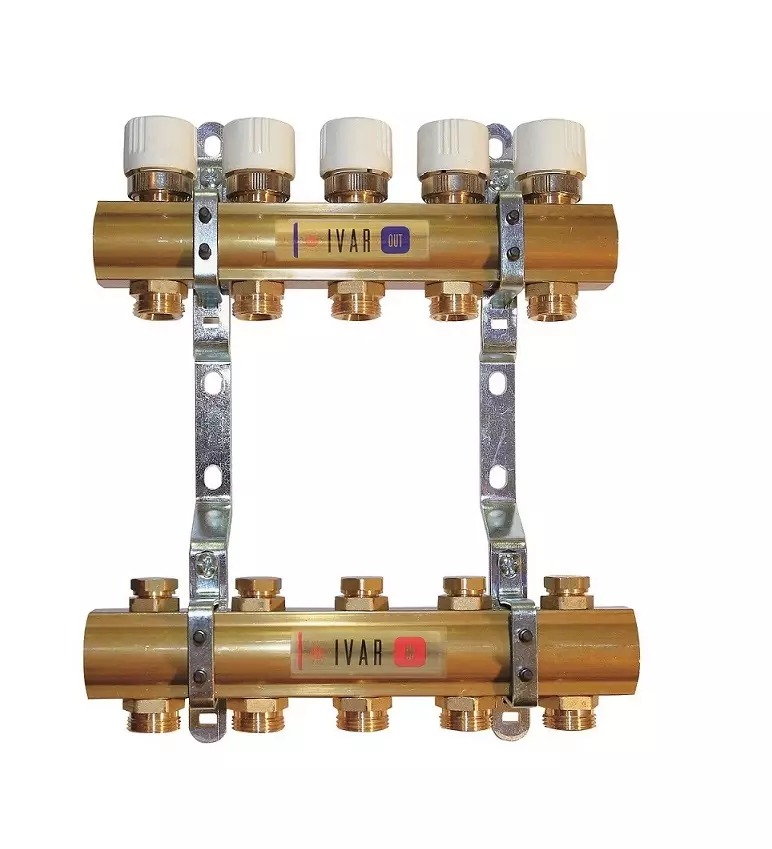

Rozdělovač/sběrač – bez krytu – 5/4 palce xEK; 3cestný; mosazný

Detailní popis produktu

Tento rozdělovač/sběrač se často používá v bytových i komerčních otopných soustavách, kde je potřeba přesného řízení průtoku a vyrovnání soustavy. Je ideální pro instalace s více otopnými tělesy nebo okruhy, zejména při kombinaci různých způsobů vytápění, jako jsou otopná tělesa a podlahové vytápění. Jednotka se obvykle instaluje v centrálních místnostech pro vytápění nebo v prostorách pro technologie, kde je třeba přístup pro údržbu a úpravy. Mosazná konstrukce zajistí odolnost a odolnost proti korozi, což zaručuje dlouhodobé použití v uzavřených otopných soustavách.

Při instalaci je důležité zajistit kompatibilitu s existujícími potrubími a řídicími systémy. 3cestný design umožňuje oddělené přívody a návraty při zachování kompaktního prostoru. Včlenění regulátorů a uzavíracích ventilů usnadňuje řízení jednotlivých okruhů a jejich izolaci při údržbě. Sestava je určena pro použití v suchých prostorách a vyžaduje vhodné izolace, pokud je vystavena chladným podmínkám.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	400283
Značka	IVAR

Omezení provozní teploty +120 °C znamená, že tato sestava je vhodná pro standardní centrální vytápění, ale ne pro systémy s vysokou teplotou, jako jsou parní nebo sluneční systémy. Jmenovitý tlak PN10 znamená, že sestava vydrží jmenovitý tlak 10 bar, což je běžné pro většinu domácích a nízkopodlažních komerčních otopných systémů. Tyto parametry jsou důležité pro správné vybavení komponent a zajištění kompatibility s celkovým návrhem systému.

Instalace a připojení

Sestava se připojuje pomocí závitů 5/4 palce EK, které vyžadují běžné potrubní kleště a těsnicí materiál nebo pásku PTFE pro bezpečné těsnění. Před instalací zkontrolujte, zda jsou všechny komponenty bez poškození a zda jsou vnitřní cesty volné. Závěsné tyče by měly být upevněny na pevný povrch vhodnými šrouby, aby se zabránilo pohybu během provozu. Připojte distribuční část k přívodnímu potrubí a sběrač k návratovému potrubí, přičemž zkontrolujte správné uspořádání ventilů. Po instalaci proveďte vizuální kontrolu na netěsnosti a ověřte, že všechny ventily fungují hladce. Běžné chyby při instalaci zahrnují špatné těsnění závitů, nesprávné zarovnání těla rozdělovače a neuspořádané ovladače ventilů pro snadný přístup.

Kompatibilita a příslušenství

Tento mosazný rozdělovač/sběrač je kompatibilní se standardními otopnými systémy s měděnými nebo ocelovými potrubími a je vhodný pro integraci s termostatickými ventily a vyvažovacími zařízeními. Další komponenty, jako jsou izolační kryty, průtokoměry nebo tlakové manometry, mohou být potřeba v závislosti na požadavcích systému. Pro větší instalace nebo systémy, které vyžadují ochranu proti prachu a nečistotám, lze dodatečně přidat vnější kryt. Pro tento model nejsou uvedeny konkrétní příslušenství.

Technický pozadí pro projektanty

Sestava funguje jako centrální bod pro distribuci a sběr otopných okruhů. Distribuční část přivádí horkou vodu k jednotlivým otopným tělesům nebo okruhům, zatímco sběrač vrací ochlazenou vodu zpět k kotlu. Materiál mosaz CW617N poskytuje vysokou pevnost a odolnost proti korozi, což zaručuje vhodnost pro uzavřené otopné systémy. 3cestná konfigurace umožňuje oddělené přívody a návraty při zachování kompaktního prostoru. Účinnost a trvanlivost systému závisí na správném rozměrování, vyvážení průtoků a pravidelné údržbě pro zabránění usazování usazenin. Parametry provozní teploty a tlaku jsou klíčové pro zajištění bezpečného a spolehlivého provozu v průběhu času.

Údržba a provoz

Doporučuje se pravidelná údržba pro zajištění optimálního výkonu. Zahrnuje kontrolu netěsností kolem závitových spojů a ověření hladkého pohybu všech ventilů. Před uvedením systému do provozu, zejména při kombinaci různých způsobů vytápění, by měl být celý systém vyčištěn podle pokynů výrobce, aby byly odstraněny nečistoty. Doporučuje se také ochránit systém přípravkem, jako je GEL.LONG LIFE 100, proti korozi a vodnímu kameni. V technické dokumentaci nejsou uvedeny konkrétní intervaly údržby.

Nejčastější otázky

Lze tento rozdělovač použít v hybridním otopném systému s otopnými tělesy a podlahovým vytápěním?
Ano, 3cestná konfigurace umožňuje integraci více způsobů vytápění. Avšak systém musí být důkladně vyčištěn a ochráněn před provozem, aby se zabránilo zablokování.

Je možné připojit tuto sestavu k systému s vyšším tlakem než PN10?
Ne, maximální pracovní tlak je omezen na PN10. Překročení může vést ke selhání komponent nebo netěsnostem.

Co dělat, pokud se ventily při provozu staly tuhé?
Rozmontujte postižené ventily a vyčistěte vnitřní části. Na pohyblivé komponenty naneste vhodný mazivo a opatrně znovu sestavte, aby nedošlo k poškození.

Je možné sestavu montovat svisle?
Ano, ale závěsné tyče musí být pevně upevněny a všechny ventily musí zůstat přístupné pro nastavení a údržbu.
