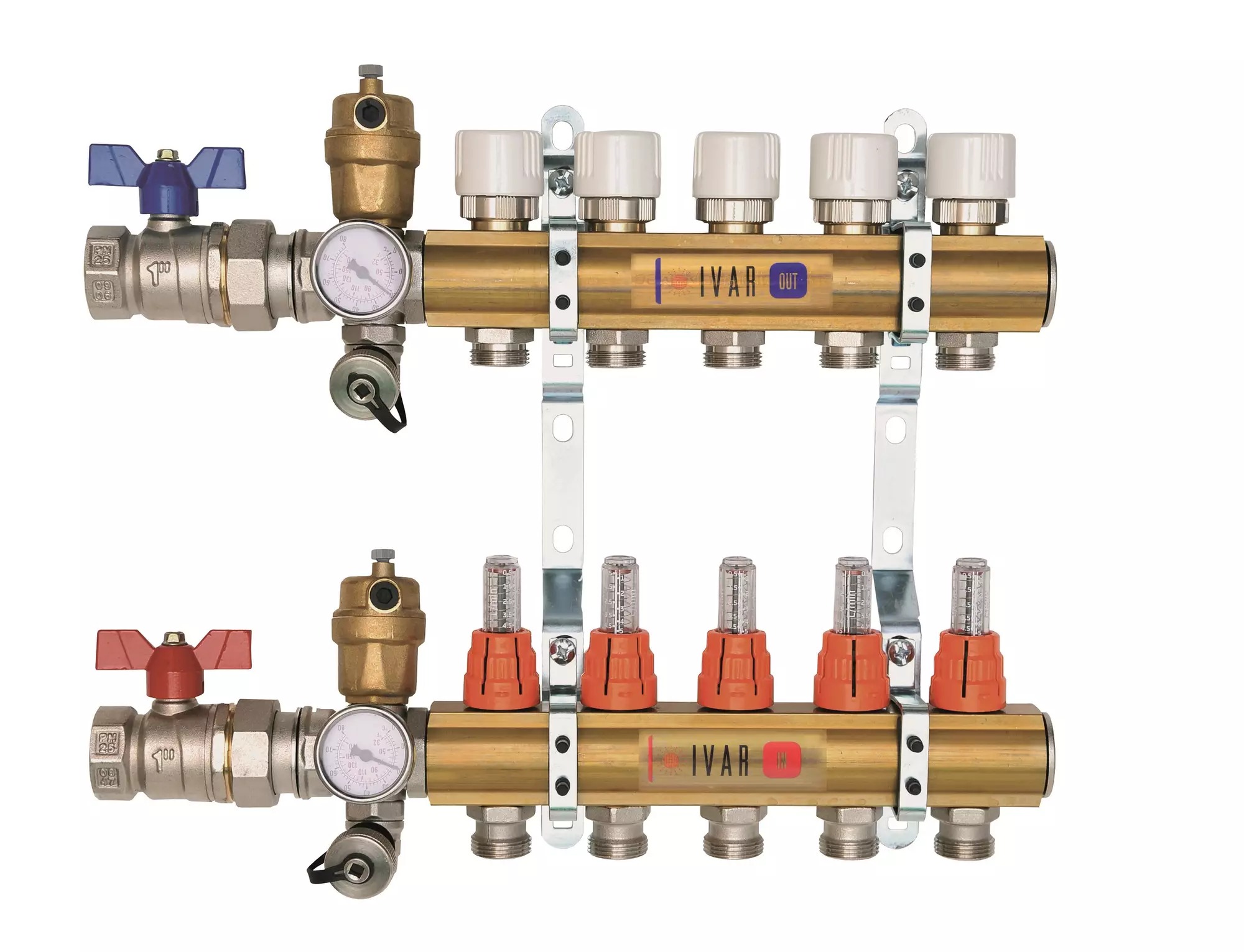

Rozdělovač/sběrač - pro podlahové vytápění - bez skříně - 1 palce x EK; 10cestný; mosazný
Kód: 553978BSSouvisející produkty
Detailní popis produktu
Tento rozdělovač je speciálně navržen pro aplikace podlahového vytápění v obytných i komerčních budovách. Umožňuje přesné rozdělení průtoku a sběr návratu mezi více zónami. Instalatéři pracující s systémy podlahového vytápění ocení jeho modulární konstrukci a kompatibilitu se standardními otopnými okruhy.
Je vhodný pro integraci do centrálních otopných systémů s různými konfiguracemi, například kombinující podlahové vytápění s otopnými tělesy. Mosazná konstrukce zajišťuje odolnost a odolnost proti korozi v běžných otopných prostředích. 10cestná konfigurace umožňuje zónování větších prostor nebo v několika místnostech.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +90 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 553978BS |
| Značka | IVAR |
Instalace a připojení
Rozdělovač je připojen přes závity 1 palce EK, které vyžadují kompatibilní potrubní armatury a izolaci k zabránění tepelným ztrátám. Během instalace zajistěte správné zarovnání přívodních a návratních linek s vstupem a výstupem rozdělovače. Sestava zahrnuje montážní tyče pro pevné upevnění na stěnu nebo podlahu. Před uvedením do provozu zkontrolujte, zda jsou všechny ventily plně otevřené a systém je bez nečistot. Běžné chyby zahrnují nesprávnou orientaci měřítek regulace průtoku nebo nesprávné zarovnání uzavíracích ventilů. Vždy postupujte podle pokynů výrobce při vyplachování systému, aby se zabránilo zácpám způsobeným nečistotami.Kompatibilita a příslušenství
Tento rozdělovač je navržen pro použití se standardními potrubími a rozdělovači pro podlahové vytápění se stejnými připojovacími normami. Nezahrnuje čerpadlo ani skříň; ty je třeba objednat zvlášť. Příslušenství, jako izolační kryty nebo vyvažovací nástroje, mohou být potřeba v závislosti na návrhu systému.Technický pozadí pro projektanty
Rozdělovač funguje tím, že rozděluje primární průtok do jednotlivých okruhů a sbírá návratový průtok pro opětovné ohřátí. Mosaz CW617N poskytuje dobrou tepelnou vodivost a dlouhodobou stabilitu při trvalé činnosti. Projektanti by měli zvážit potřebu expanzních článků ve větších systémech k akomodaci tepelného pohybu. Integrace měřítek regulace průtoku umožňuje vyvážení mezi okruhy, čímž se zajišťuje rovnoměrné rozdělení tepla. Účinnost systému závisí na správném rozměrování rozdělovače vzhledem k celkové délce okruhů a tepelné potřebě prostoru.Služba a provoz
Pravidelná kontrola ventilů a měřítek je doporučena k zajištění hladkého provozu. Zkontrolujte případné úniky nebo opotřebení, zejména po vyplachování systému. Nejsou specifikovány plánované servisní intervaly, ale systém by měl být pravidelně vyplachován podle pokynů výrobce k udržení výkonu.Nejčastější otázky
Může být tento rozdělovač použit s kotlem pracujícím při vyšším tlaku?
Je třídy tlaku PN10, takže by neměl být použit v systémech překračujících tento tlak. Před instalací zkontrolujte specifikace kotle.
Jsou měřítka regulace průtoku přizpůsobitelná během provozu?
Ano, měřítka umožňují ruční nastavení průtoku na každém okruhu k vyvážení systému během uvedení do provozu.
Vyžaduje mosazná konstrukce zvláštní ochranu při agresivních vodních podmínkách?
Mosaz je obecně odolná proti korozi, ale v velmi agresivních prostředích mohou být potřeba dodatečné ochranné opatření v závislosti na místní kvalitě vody.
Je rozdělovač kompatibilní s digitálními místními termostaty?
Funguje s jakýmkoli systémem, který ovládá kotel nebo čerpadlo, ale nemá vestavěné elektronické ovládání.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 VP bez čerpadla |
|---|---|
| Hmotnost: | 10 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 1" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +90 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 20:58:08 |
