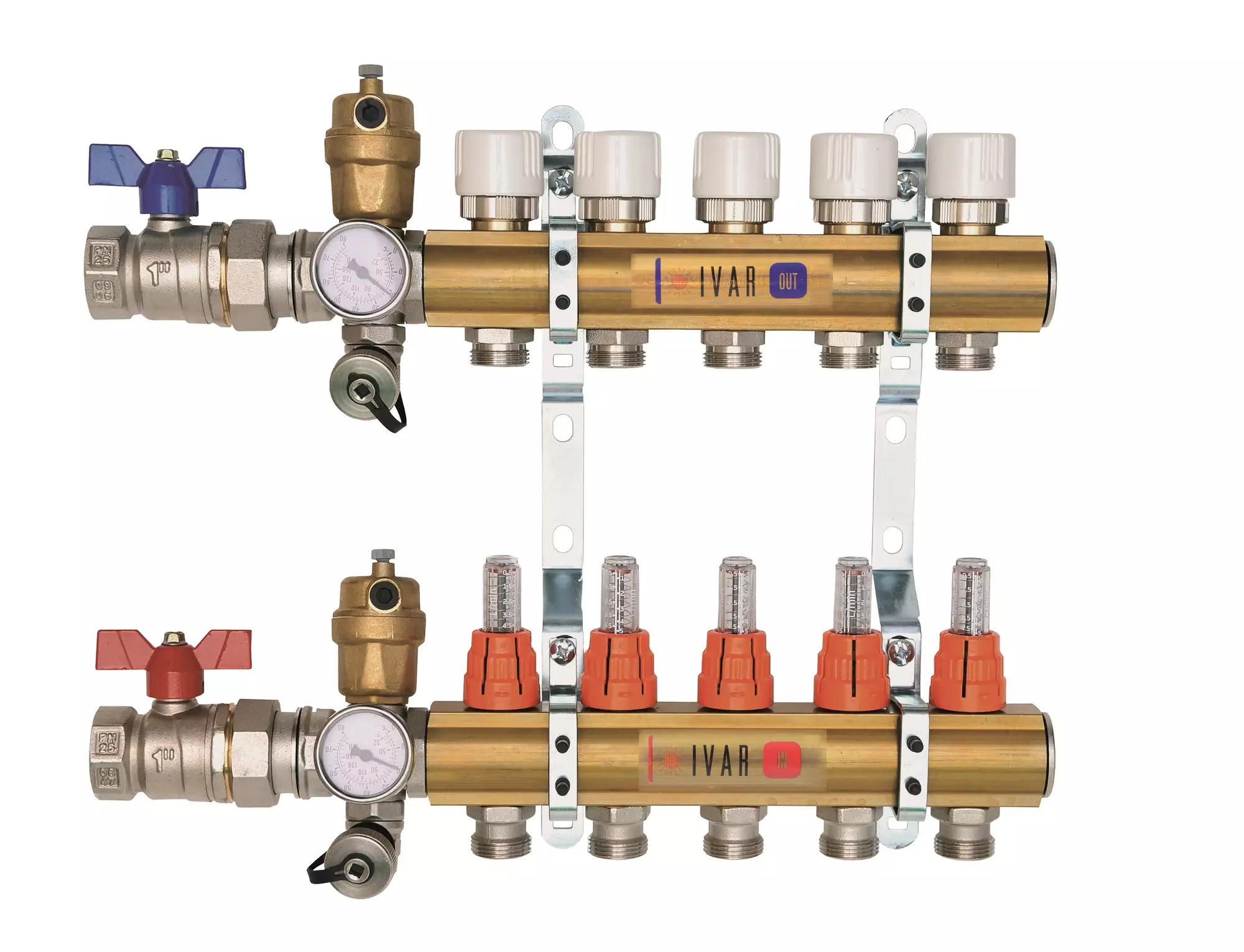

Rozdělovač/sběrač – pro podlahové vytápění – bez skříně – 1 palce EK; 4cestný; mosaz

Detailní popis produktu

Systémy podlahového vytápění v obytných i komerčních budovách vyžadují přesné rozdělení průtoku a sběr návratu, aby byla zajištěna rovnoměrná distribuce tepla. Rozdělovač/sběrač IVAR 553972BS je navržen právě pro takové aplikace, kde jsou potřeba čtyři okruhy pro správu jednotlivých zón. Tato jednotka se obvykle používá spolu s podlahovými panely, izolačními vrstvami a výměníky tepla, čímž zajišťuje vyvážený provoz a tepelnou účinnost. Instalatéři by měli ověřit kompatibilitu systému s tlakovými a teplotními limity rozdělovače před integrací.

Korektní instalace této sestavy je zásadní pro výkon systému. Jednotka je určena k použití ve suchých a polosuchých prostorách, kde může být montována bez skříně. Často se používá v novostavbách nebo rekonstrukcích, kde je podlahové vytápění integrováno s jinými způsoby vytápění, jako jsou radiátory. Sestava zahrnuje všechny potřebné komponenty pro okamžité připojení k topnému systému, včetně regulátorů průtoku a uzavíracích ventilů.

Technické parametry

Instalace a připojení

Instalace zahrnuje upevnění rozdělovače na rovnou plochu pomocí dodávaných montážních konzol. Velikost připojení 1 palce EK vyžaduje odpovídající potrubní přípojky pro bezpečné a netěsné spojení. Každý okruh je vybaven regulátorem průtoku a uzavíracím ventilem, které je třeba zkontrolovat na plnou otevřenost před aktivací systému. Běžnou chybou je nesprávná orientace okruhů průtoku a návratu, což může vést k nerovnoměrné distribuci tepla. Vždy ověřte směr průtoku a ujistěte se, že všechny ventily jsou plně otevřené při uvedení do provozu.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění s polyetylenovým nebo měděným potrubím. Podle návrhu systému mohou být potřeba další komponenty, jako jsou oběhová čerpadla, roztažné nádoby a vyvažovací nástroje. Jednotka se dodává bez skříně, proto by instalatéři měli zvážit potřebu ochrany v prostorách s větším vystavením. Pro tuto verzi nejsou specifikovány žádné alternativní nebo související produkty.

Technický pozadí pro projektanty

IVAR 553972BS pracuje tím, že rozděluje primární topný okruh do čtyř sekundárních okruhů, z nichž každý slouží konkrétní zóně. Materiál mosaz CW617N zajišťuje odolnost a odolnost proti tepelnému cyklování, což je zásadní pro dlouhodobý výkon. Zahrnutí regulátorů průtoku a uzavíracích ventilů umožňuje úpravu a izolaci jednotlivých zón pro údržbu. Účinnost systému je ovlivněna správným rozměrováním rozdělovače vzhledem k celkové tepelné zátěži a rozložení potrubí. Doporučuje se správná izolace rozdělovače a příslušného potrubí, aby se minimalizovalo tepelné ztráty a zajišťovala rovnoměrná distribuce.

Služba a provoz

Pravidelná údržba zahrnuje kontrolování netěsností, ověření správné funkce všech ventilů a zajištění absence zácp. Před uvedením do provozu nebo po úpravách systému je zásadní vyčistit celý systém podle pokynů výrobce, aby se odstranily nečistoty. Doporučuje se použití systémového léčiva, jako je GEL.LONG LIFE 100, aby se zabránilo vnitřní korozi a prodloužila životnost systému. V přehledu nejsou uvedena žádná konkrétní období údržby.

Nejčastější otázky

Může být IVAR 553972BS použit v kombinovaném topném systému s radiátory?
Ano, rozdělovač je vhodný pro kombinované systémy, pokud nejsou překročeny limity provozní teploty a tlaku. Ujistěte se, že systém je vyčištěn a léčen podle doporučení.

Je nutné nainstalovat skříň spolu s tímto rozdělovačem?
Ne, jednotka se dodává bez skříně. Skříň může být přidána pro ochranu v prostorách s větším vystavením nebo v místech s vysokým pohybem lidí, ale není potřeba pro běžný provoz.

Jaká je funkce automatického vzduchového kohoutu v rozdělovači?
Automatický vzduchový kohout odstraňuje uvízlý vzduch v systému, který může snížit účinnost a způsobit nerovnoměrné vytápění. Zajišťuje nepřetržitý a stabilní provoz bez manuálního zásahu.

Mohou být regulátory průtoku vyměňovány jednotlivě?
Ano, regulátory průtoku jsou navrženy pro jednotlivou výměnu. Ujistěte se, že systém je vyrovnán a izolován před odstraněním nebo výměnou jakékoliv součásti.
