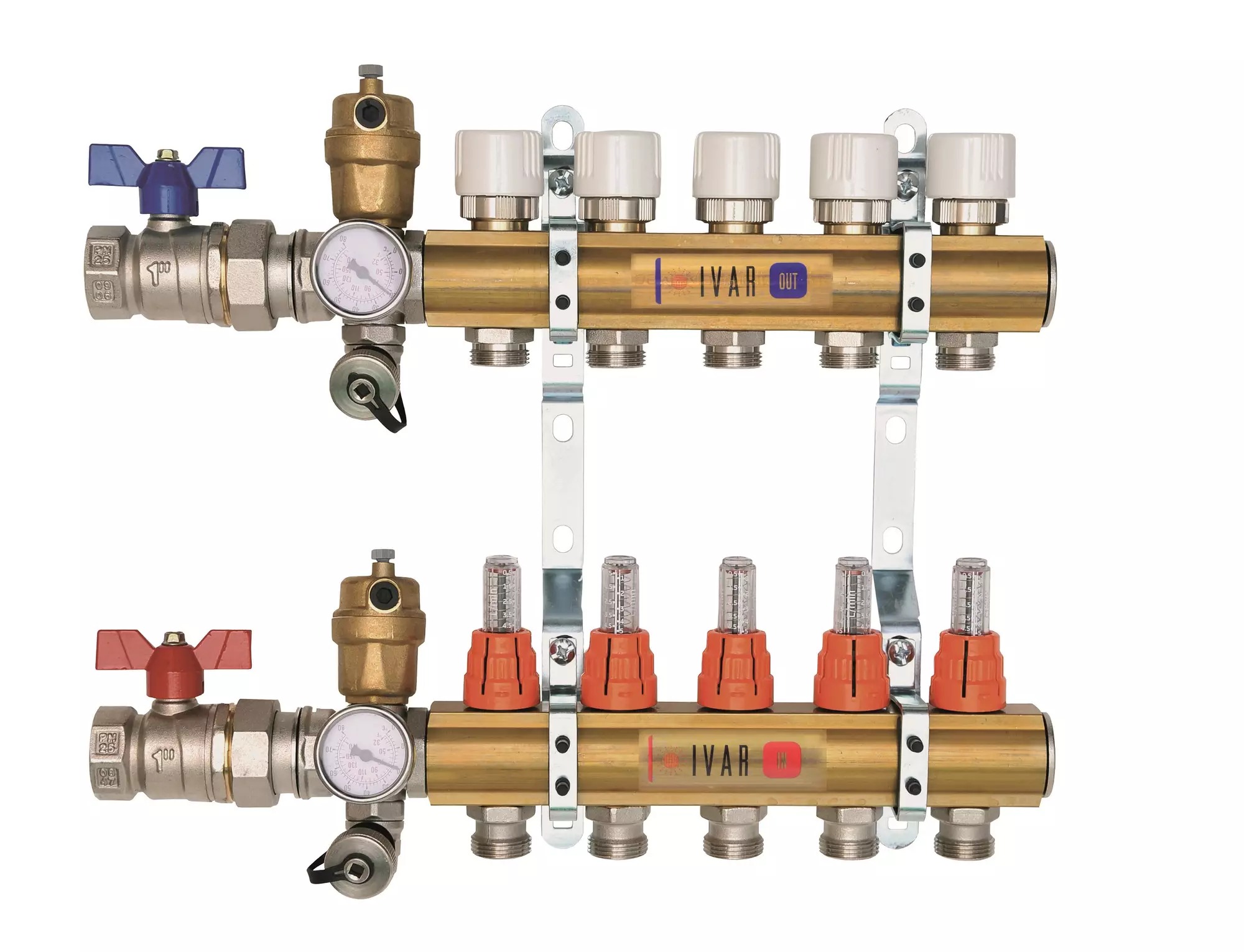

Rozdělovač/sběrač – pro podlahové vytápění – bez skříně – 1 palce x EK; 3cestný; mosaz

Detailní popis produktu

Systémy podlahového vytápění vyžadují přesné rozdělení průtoku a sběr návratu, aby se zajistila rovnoměrná distribuce tepla po povrchu podlahy. Tato sestava rozdělovače/sběrače se běžně používá ve výstavbě obydlí i komerčních budov, kde je hydronické podlahové vytápění integrováno s jinými způsoby vytápění. Instalatéři pracující na kombinovaných systémech s radiátory a podlahovým vytápěním musí zajistit kompatibilitu a vyvážené průtoky. Mosazná konstrukce poskytuje odolnost proti korozi a odolnost, což z ní činí vhodnou pro dlouhodobou funkci v systémech s uzavřeným oběhem vody.

Při instalaci této jednotky je důležité zohlednit hydraulickou vyváženost systému a potřebu pravidelné údržby. Sestava zahrnuje komponenty, jako jsou regulační ventily, uzavírací ventily a funkce uvolňování tlaku, které podporují efektivní provoz. Absence skříně umožňuje flexibilní možnosti montáže, buď na stěnu, nebo do vlastního krytu, v závislosti na rozložení systému a dostupném prostoru.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+90 °C
Nominální tlak	PN 10
Kód	553971BS
Značka	IVAR

Prováděcí teplota +90 °C a nominální tlak PN 10 jsou klíčové pro určení vhodnosti tohoto rozdělovače pro konkrétní systémy vytápění. Tyto parametry zajišťují kompatibilitu se standardními oběhy podlahového vytápění a umožňují integraci s konvenčními systémy vytápění pracujícími v podobných rozmezích teplot a tlaků. Materiál mosaz CW617N je vybrán díky své odolnosti proti korozi a mechanické pevnosti při tepelném cyklování.

Instalace a připojení

Rozdělovač je připojen pomocí 1 palcových vnějších rozvodů, obvykle závitových pro bezpečné a netěsné instalace. Při montáži zajistěte, že jednotka je vodorovná a že všechny potrubní přípojky jsou zarovnány, aby se zabránilo zatížení na přírubách. K montáži se doporučuje použít montážní tyče pro upevnění rozdělovače na stěnu nebo podlahu. Během instalace zkontrolujte, že všechny ventily jsou ve vypnuté poloze a že systém je bez nečistot před uvedením do provozu. Běžnou chybou je nevypuštění vzduchu z systému před provozem, což může vést k neefektivnímu přenosu tepla a potenciálnímu poškození komponent.

Kompatibilita a příslušenství

Tento rozdělovač je kompatibilní se standardními systémy podlahového vytápění využívajícími vodu jako tepelné médium. Je určen k použití s měděnými nebo PEX potrubími a vyžaduje další komponenty, jako je oběhové čerpadlo a řídicí systém pro plnou funkčnost. Příslušenství, jako jsou tlakové manometry, expanzní nádoby a vyvažovací ventily, mohou být také potřeba v závislosti na návrhu systému. Související produkty zahrnují rozdělovače IVAR s vestavěnými čerpadly nebo skříněmi pro různé scénáře instalace.

Technický pozadí pro projektanty

Rozdělovač pracuje tím, že rozděluje ohřátou vodu do více oběhů a sbírá ochlazenou návratní vodu pro opětovné ohřátí. Materiál mosaz CW617N poskytuje dobrou tepelnou vodivost a mechanickou pevnost, což zajišťuje spolehlivý provoz při tepelném cyklování. Návrh umožňuje vyvážení jednotlivých oběhů pomocí regulačních ventilů, což pomáhá optimalizovat efektivitu systému. Trvanlivost jednotky závisí na kvalitě vody v systému a na přítomnosti ochranných přísad, které brání korozi a usazování vodního kamene.

Údržba a provoz

Před uvedením systému do provozu je nezbytné vyčistit celý topný systém, aby se odstranily nečistoty nebo kontaminace, které by mohly způsobit zácpy nebo poškození. Výrobce doporučuje použít systémové léčivo, jako je GEL.LONG LIFE 100, pro prodloužení životnosti komponent. Během provozu zkontrolujte netěsnosti a ujistěte se, že všechny ventily fungují správně. Pravidelná kontrola tlakového manometru a teplotních měření může pomoci identifikovat potenciální problémy včas.

Nejčastější otázky

Může být tento rozdělovač použit v kombinaci s podlahovým vytápěním a radiátory?
Ano, může být použit ve smíšených systémech, pokud je systém vyvážený a provozní parametry odpovídají specifikacím rozdělovače.

Jaký je doporučený způsob vypuštění vzduchu z systému?
Vzduch by měl být manuálně vypuštěn pomocí automatických vzduchových výpustek zahrnutých v sestavě rozdělovače před uvedením systému do provozu.

Je nutné použít oběhové čerpadlo s tímto rozdělovačem?
Ano, oběhové čerpadlo je potřeba, aby byl zajištěn správný průtok v topných obězích a udržování efektivity systému.

Může být rozdělovač namontován bez skříně?
Ano, jednotka je navržena pro instalaci bez skříně, ale může být kombinována s vlastním krytem, pokud je to vyžadováno konkrétní aplikací.
