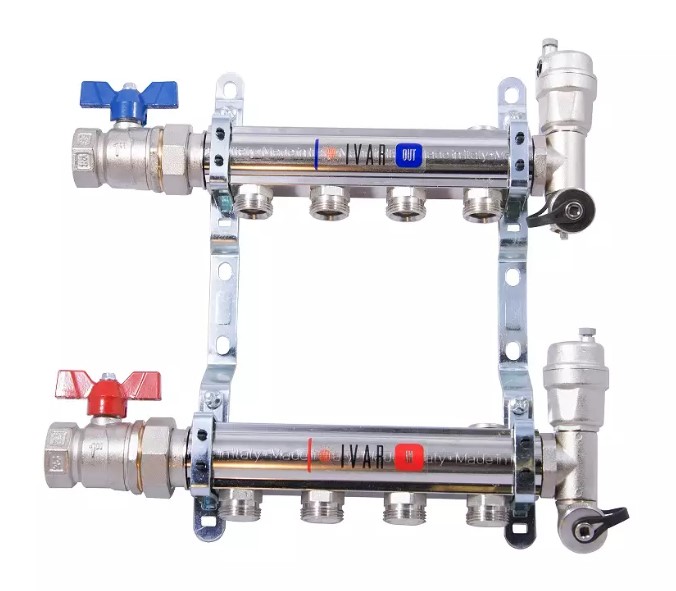

Rozdělovač/sběrač pro otopná tělesa - bez krytu - 5/4 palce x EK; 5cestný; nikl
Kód: 451365NSouvisející produkty
Detailní popis produktu
Tento sběrač poskytuje centrální rozdělení pro více otopných oběhů v bytových a komerčních otopných soustavách. Instalatéři pracující na moderních hydronických otopných soustavách najdou tuto jednotku vhodnou jak pro nové stavby, tak pro rekonstrukce. Kompaktní design umožňuje integraci do technických místností, pomocných prostor nebo prostor pod podlahou. Niklování poskytuje odolnost proti korozi a zároveň zachovává kompatibilitu se standardními měděnými potrubními systémy.
Jednotka má hřídelové vstupy 1 palec a 5/4 palce pro hlavní dodatkové potrubí a 3/4 palce vnější připojení pro jednotlivá otopná tělesa. S výstupy ve vzdálenosti 50 mm kompatibilní s běžnými rozměry otopných těles. Kulové kohouty umožňují izolaci oběhů při údržbě, automatický odvzdušňovací ventil zajistí správné naplnění systému a otočný odtokový ventil usnadní úplné vyprázdnění systému během sezónních výpadků.
Technické parametry
| Materiál | Niklový bronz CW617N |
|---|---|
| Prováděcí teplota | +120 °C |
| Jmenovité tlak | PN 10 |
| Kód | 451365N |
| Značka | IVAR |
Montáž a připojení
Začněte umístěním jednotky vodorovně s dostatečným místem pro přístup k ventilům. Připojte hřídelové vstupy 1 palec a 5/4 palce k hlavnímu otopnému oběhu vhodnými přechody nebo adaptéry. Ujistěte se, že všechna 3/4 palce vnější připojení jsou zarovnána s pozicemi otopných těles, před utažením. Zkontrolujte, zda vzdálenost výstupů 50 mm odpovídá plánovanému rozložení otopných těles.
Běžné chyby zahrnují obrácení směru vstupu/výstupu a opomenutí odvzdušnění systému po instalaci. Zkontrolujte, zda všechny kulové kohouty plynule fungují a zda automatický odvzdušňovací ventil pracuje správně. Na všechna hřídelová připojení použijte těsnicí prostředek podle místních předpisů. Ujistěte se, že montážní závěsy jsou pevně upevněny k konstrukčním podpěrám.
Kompatibilita a příslušenství
Tato jednotka vyžaduje standardní 3/4 palce EK hřídelová otopná tělesa nebo ventily pro připojení. Nepoužité otvory by měly být uzavřeny 1/2 palce zátkami. Při integraci do stávajících systémů zkontrolujte kompatibilitu s aktuálními průměry potrubí a izolačními metodami. Instalatéři by měli také zvážit přidání vyvažovacích ventilů do jednotlivých oběhů pro optimální distribuci průtoku.
Technický pozadí pro projektanty
Slitina bronzu CW617N poskytuje dobrou tepelnou vodivost a odolnost proti dezinkifikaci. Niklování zvyšuje odolnost povrchu a zabraňuje změně barvy v průběhu času. Návrh umožňuje rovnoměrné rozdělení průtoku všemi pěti oběhy při správném vyvážení. Pro velké instalace zvažte kombinaci s expanzními nádržemi a oběhovými čerpadly pro udržení účinnosti systému.
Umístění v systému ovlivňuje jak tepelné výkony, tak požadavky na údržbu. Umístění v blízkosti kotlovny minimalizuje tepelné ztráty, ale zvyšuje vystavení kondenzaci. Ujistěte se, že všechny vystupující plochy jsou správně izolovány, aby se minimalizovalo ztráty energie. Modulární návrh umožňuje budoucí rozšíření přidáním dalších rozdělovačů, pokud je to potřeba.
Údržba a provoz
Při pravidelné údržbě zkontrolujte netěsnosti u všech připojení a ověřte funkčnost ventilů. Zkontrolujte automatický odvzdušňovací ventil na případné zablokování a případně jej vyčistěte. Před zimním připravováním zkontrolujte odtokový ventil na plynulou funkčnost. Kromě těchto základních kontrol není doporučeno žádné konkrétní intervaly údržby během roční údržby systému.
Nejčastější otázky
Lze tuto jednotku použít pro podlahové vytápění?
Ne, je specificky navržena pro přímé připojení otopných těles s 3/4 palce EK výstupy a nemá tokové vlastnosti potřebné pro aplikace podlahového vytápění.
Je tento rozdělovač vhodný pro solární otopné systémy?
Pouze pokud systém pracuje v rámci specifikovaných parametrů PN10 a teploty +120 °C. Před instalací se oznámí výrobci technické dokumentace pro požadavky specifické pro solární systémy.
Může niklování ovlivnit pH hladinu v otopném médiu?
Ne, niklování je inertní a nezměňuje chemické složení. Slouží především dekorativnímu a ochrannému účelu proti korozi.
Ujistěte se, že mezi sousedními ventily je dostatečný prostor pro plný pohyb ovládacího kohoutu bez překážek.
Doplňkové parametry
| Kategorie: | IVAR.CS 501 ND - Sestava rozdělovač/sběrač pro otopná tělesa - bez skříně |
|---|---|
| Hmotnost: | 5.6 kg |
| EAN: | biela |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:20:44 |
