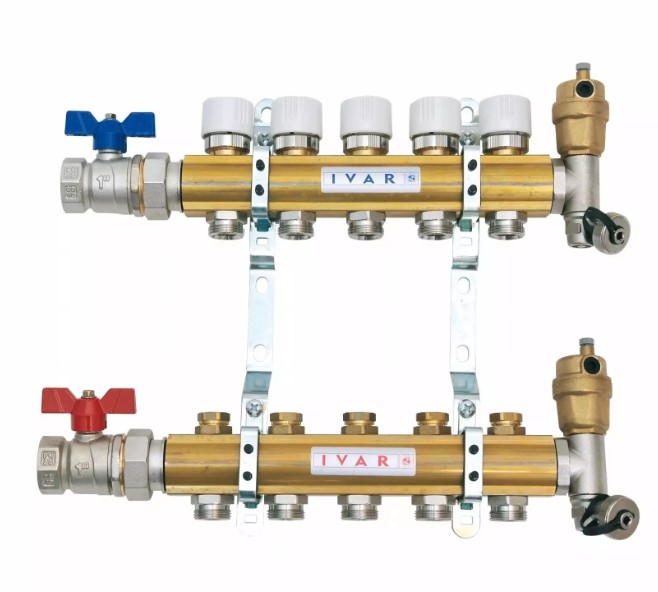

Rozdělovač/sběrač – skříň N-KLASIK 2 - 5/4 palce xEK; 6cestný; mosazný

Detailní popis produktu

Tento rozdělovač/sběrač se běžně používá v bytových a komerčních otopných soustavách, kde jsou požadována přesné řízení průtoku a vyvážení soustavy. Je vhodný pro soustavy kombinující otopná tělesa a podlahové vytápění, kde je přesné zónování a řízení průtoku zásadní. Montéři a technici tento modul běžně používají v centrálních otopných aplikacích, aby zajistili rovnoměrné rozdělení tepla a efektivní provoz soustavy.

Je navržen pro použití v více smyčkových soustavách a poskytuje centrální místo pro připojení a regulaci jednotlivých otopných obvodů. Často se vyskytuje v středních až velkých otopných instalacích, kde jsou otopná tělesa nebo zóny řízeny nezávisle. Jednotka je montována do vyhrazené skříně, která pomáhá chránit komponenty a usnadňuje instalaci v místnosti pro technické zařízení nebo v užitkové místnosti.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	400406N
Značka	IVAR

Prováděcí teplota +120 °C a jmenovitý tlak PN 10 jsou klíčové pro určení vhodnosti této jednotky v otopných soustavách s vysokou teplotou. Tyto parametry zajišťují kompatibilitu se standardními centrálními otopnými obvody a umožňují bezpečný provoz za běžných provozních podmínek. Materiál, mosaz CW617N, je vybrán pro svou odolnost proti korozi a mechanickou pevnost, což z něj dělá ideální volbu pro dlouhodobé použití v otopných prostředích s vodou.

Instalace a připojení

Jednotka je dodávána se skříní a všemi potřebnými komponenty pro okamžitou instalaci. Rozdělovač a sběrač jsou připojeny pomocí závitů 5/4 palce xEK, které je třeba ověřit vzhledem k kompatibilitě s existujícím potrubím. Montéři by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Běžnou chybou je opomenutí kontroly orientace odvzdušňovacích ventilů a odtokových ventilů, které musí být umístěny pro správnou funkci. Je také důležité potvrdit, že typ skříně (podstavec, stěnově montovaný nebo bez skříně) je specifikován při objednávce, aby se zabránilo zpožděním při dodávce a instalaci.

Kompatibilita a příslušenství

Tento rozdělovač/sběrač je kompatibilní se standardními otopnými obvody s měděným nebo ocelovým potrubím. Běžně se používá s otopnými tělesy a podlahovým vytápěním. Další komponenty, jako jsou vyvažovací ventily, tlakové manometry a teplotní senzory, mohou být potřeba v závislosti na návrhu soustavy. Jednotka je dodávána s montážními konzolami a všemi potřebnými ventily, ale montér by měl ověřit, že typ skříně odpovídá požadavkům instalace.

Technický pozadí pro projektanty

Pracovní princip této jednotky je založen na oddělení a řízeném rozdělení otopného média do jednotlivých obvodů. Materiál mosaz CW617N zajišťuje odolnost a odolnost proti korozi, což je zásadní v prostředích s vodou. Integrace do soustavy závisí na správném rozměření rozdělovače a sběrače, aby odpovídaly průtokovým požadavkům každého obvodu. Účinnost a životnost jednotky jsou ovlivněny kvalitou instalace, použitím vhodných těsnicích materiálů a pravidelnou údržbou ventilů a odvzdušňovacích ventilů.

Údržba a provoz

Pravidelná kontrola ventilů a odvzdušňovacích ventilů je doporučována, aby byla zajištěna správná funkce. Automatický odvzdušňovací ventil by měl být kontrolován na případné zácpy a odtokový ventil by měl být testován na úniky. Výrobce doporučuje provést vyplavení soustavy před uvedením do provozu, zejména v kombinovaných soustavách s podlahovým vytápěním a otopnými tělesy. To pomáhá odstranit nečistoty a zabrání zácpám, které by mohly ovlivnit výkon soustavy. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby.

Nejčastější otázky

Může být tento rozdělovač použit v kombinované otopné soustavě s otopnými tělesy a podlahovým vytápěním?
Ano, je vhodný pro kombinované soustavy. Výrobce však doporučuje provést vyplavení soustavy před uvedením do provozu, aby se odstranily nečistoty a zajistila správná funkce.

Jaký typ skříně je zahrnutý v jednotce?
Typ skříně je třeba specifikovat při objednávce. Možnosti zahrnují skříň na podstavci, stěnově montovanou skříň nebo bez skříně. Jednotka není dodávána se standardní skříní.

Může být jednotka instalována ve svislé poloze?
Jednotka je navržena pro vodorovnou instalaci. Svislé montování není doporučováno, protože by mohlo ovlivnit funkci odvzdušňovacích ventilů a odtokových ventilů.

Jaký těsnicí materiál je doporučován pro připojení?
Výrobce nezmiňuje konkrétní těsnicí materiál. Běžně se však používají standardní těsnicí materiály vhodné pro potrubí z mědi nebo oceli a systémy s jmenovitým tlakem PN 10.
