Rozdělovač/sběrač – skříň N-KLASIK 2 - 5/4 palce xEK; 4cestný; mosazný

Detailní popis produktu

Rozdělovače a sběrače jsou zásadní komponenty v hydronických otopných soustavách, zejména v aplikacích, kde je třeba řídit a vyrovnávat několik oběhů. Tato IVARová varianta se často používá v obytných i komerčních budovách s otopnými soustavami s otopnými tělesy. Instalatéři a stavební firmy tyto jednotky využívají pro efektivní správu distribuce průtoku a sběru návratu. Mosazná konstrukce zajišťuje odolnost a kompatibilitu se standardními otopnými médi, a proto je vhodná jak pro nové stavby, tak pro rekonstrukce systémů.

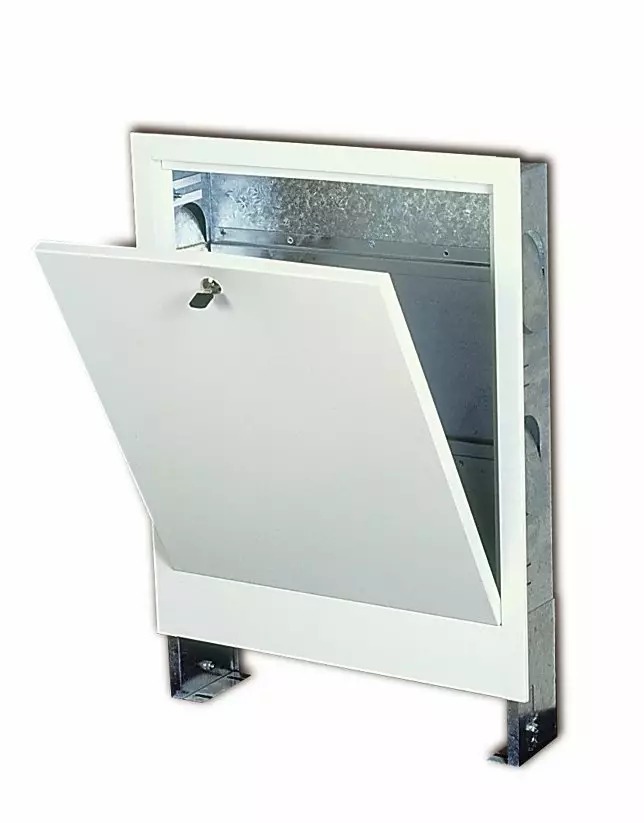

Při integraci této jednotky do systému je důležité zohlednit celkové rozložení a počet oběhů, které jsou potřeba. 4cestná konfigurace umožňuje čtyři samostatné otopné oběhy, což je ideální pro středně velké systémy. Jednotka je navržena k montáži do skříně, buď na stěnu, nebo volně stojící, v závislosti na požadavcích instalace. Zahrnutí uzavíracích ventilů a vyvažovacích regulátorů zajišťuje přesné řízení každého oběhu, což je klíčové pro dosažení rovnoměrného vytápění a efektivity systému.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	400404N
Značka	IVAR

Provozní teplota +120 °C a jmenovitý tlak PN10 definují podmínky, za kterých lze tuto jednotku bezpečně použít. Tyto parametry jsou zásadní pro určení kompatibility s ostatními částmi systému, zejména při výběru potrubí, ventilů a izolačních materiálů. Mosaz CW617N je vhodná pro prostředí, kde je potřeba odolnosti proti korozi a mechanické pevnosti, zejména v uzavřených otopných systémech.

Instalace a připojení

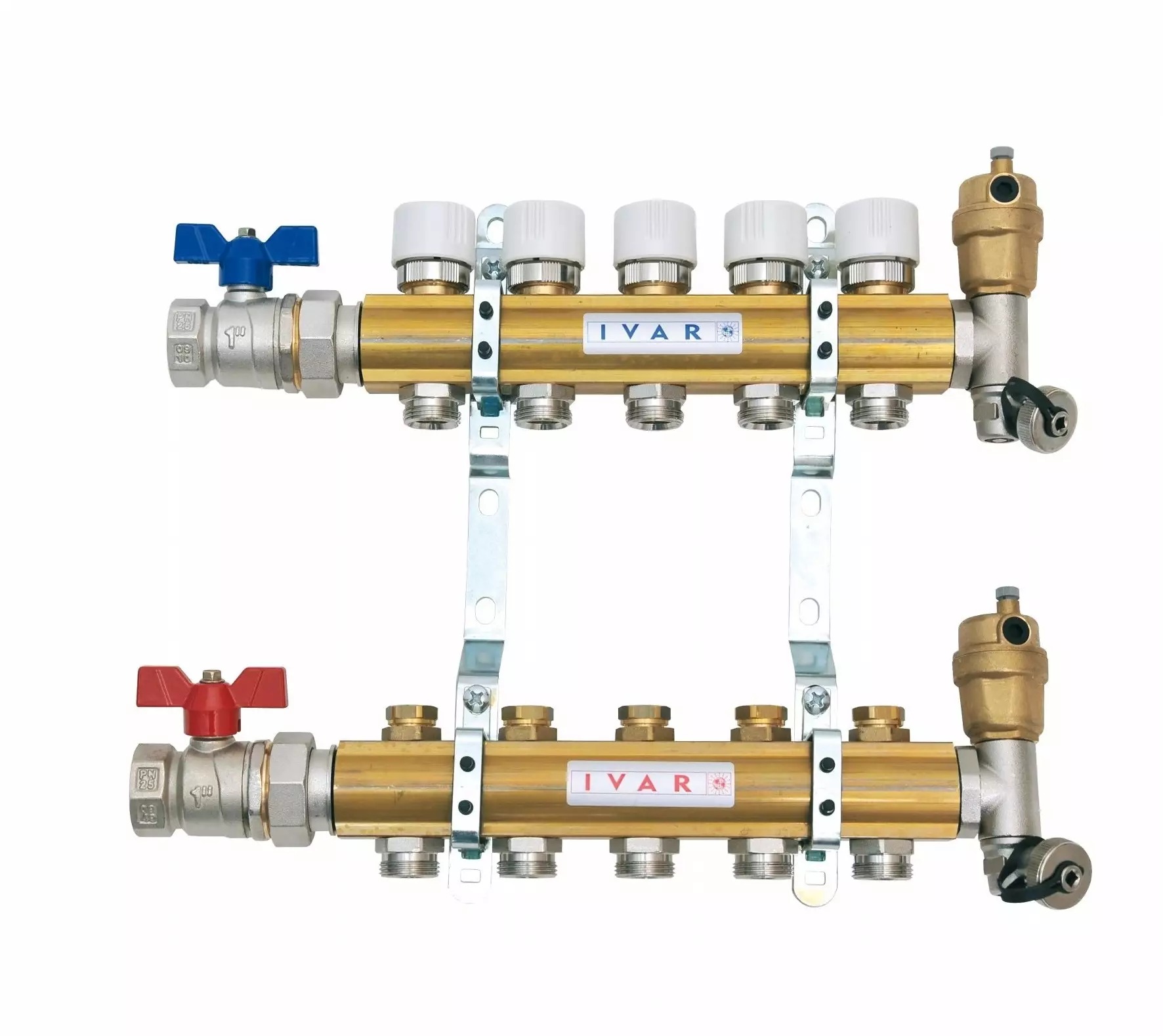

Jednotka je dodávána s montážními závěsy a obsahuje dva kulové kohouty s možností vyvažování, dva uzavírací ventily a dva konce s automatickými odvzdušňovacími ventily a odtokovými kohouty. Velikost připojení 5/4 palce xEK musí být kompatibilní s odpovídajícím potrubím a šroubením. Během instalace je důležité zajistit, že všechna připojení jsou správně utěsněna a že jednotka je pevně upevněna ve skříni. Běžnou chybou je nesprávné zarovnání vstupních a výstupních hrdel, což může vést k nerovnováze průtoku a snížení výkonu systému. Vždy ověřte orientaci jednotky, než ji upevníte.

Kompatibilita a příslušenství

Tato jednotka rozdělovače/sběrače je navržena pro použití s běžnými otopnými systémy, které pracují v rámci stanovených tlakových a teplotních limitů. Je kompatibilní s otopnými tělesy, podlahovým vytápěním a jinými otopnými prvky, které vyžadují individuální řízení oběhů. Další komponenty, jako izolace, potrubní opory a řídicí ventily, mohou být potřeba v závislosti na návrhu systému. Příslušenství, jako jsou expanzní nádoby a oběhová čerpadla, by mělo být vybráno podle hydraulických požadavků systému.

Technický pozadí pro projektanty

Pracovní princip této jednotky je založen na distribuci ohřáté vody z kotle do několika oběhů a sběru návratové vody pro opětovné ohřátí. Mosaz CW617N má dobrou tepelnou vodivost a odolnost proti korozi, což z ní dělá vhodný materiál pro dlouhodobé použití v uzavřených systémech. Zahrnutí vyvažovacích ventilů umožňuje jemné ladění průtoků, což je zásadní pro udržení efektivity systému. Návrh zajišťuje minimální tlakovou ztrátu přes jednotku, což pomáhá udržet celkový výkon systému. Integrace odvzdušňovacích a odtokových ventilů také podporuje údržbu a diagnostiku systému.

Údržba a provoz

Pravidelná kontrola ventilů a připojení je doporučena, aby byl zajištěn bezproblémový provoz systému. Automatické odvzdušňovací ventily by měly být kontrolovány na případné zácpy a odtokové ventily by měly být otestovány na správné fungování. V návodu není uvedeno žádné konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce. Jakékoliv známky netěsnosti nebo koroze by měly být řešeny co nejdříve, aby se zabránilo dalšímu poškození jednotky nebo systému.

Nejčastější otázky

Může být tato jednotka použita v systému s otopnými tělesy i podlahovým vytápěním?
Ano, jednotka je vhodná pro kombinované systémy. Je však důležité dodržovat pokyny výrobce pro vyplavení a přípravu systému před uvedením do provozu.

Jaká je správná orientace jednotky při montáži?
Jednotka by měla být namontována ve svislé poloze s vstupem nahoře a výstupem dole, aby byl zajištěn správný průtok a odvod.

Jsou ventily zahrnuté v balení upravitelné?
Ano, vyvažovací ventily umožňují úpravu průtoku. Uzavírací ventily jsou neupravitelné a slouží pouze pro izolaci.

Je nutné použít konkrétní čisticí prostředek s touto jednotkou?
Ano, výrobce doporučuje použít přípravek GEL.LONG LIFE 100 k ošetření systému před uvedením do provozu, aby se zabránilo problémům způsobeným znečištěním.
