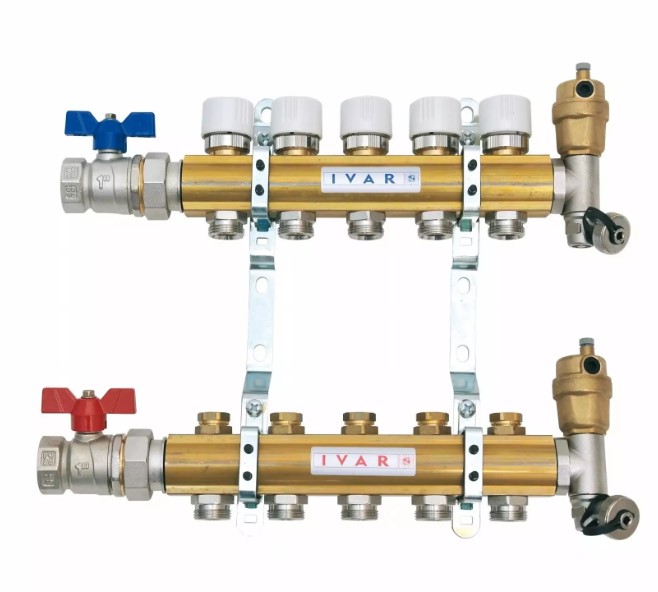

Rozdělovač/sběrač – skříň P-KLASIK 2 - 5/4 palce x EK; 6cestný; mosaz
Kód: 400406Související produkty
Detailní popis produktu
Rozdělovače/sběrače jsou základními komponenty hydraulických otopných soustav, zejména v větších instalacích s více oběhy. Tato 6cestná jednotka se často používá v více zónách otopných soustav s otopnými tělesy, kde je potřeba přesného řízení průtoku a vyvážení soustavy. Často se instaluje do obytných, komerčních a lehce průmyslových budov s centrálními otopnými soustavami, které vyžadují regulaci jednotlivých oběhů. Montéři se s touto komponentou často setkávají při návrhu, rozšíření nebo rekonstrukci komplexních otopných rozvodů.
Konstrukce z mosazi CW617N zajišťuje vysokou odolnost a odolnost proti korozi, což z ní činí vhodnou pro dlouhodobé provozování v uzavřených otopných soustavách. Zahrnutí řídicích a uzavíracích ventilů umožňuje správu jednotlivých oběhů, zatímco montážní závěsy a skříň zjednodušují instalaci a organizaci soustavy. Tato jednotka je navržena pro integraci do soustav se standardními průměry potrubí a vyžaduje pečlivé zarovnání při instalaci, aby byla zajištěna správná distribuce průtoku.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Pracovní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 400406 |
| Značka | IVAR |
Instalace a připojení
Instalace by měla postupovat podle pokynů výrobce, aby byla zajištěna správná poloha a bezpečné připojení. Rozdělovač/sběrač se připojuje k hlavnímu otopnému oběhu pomocí závitových spojek 5/4 palce x EK. Každý port je vybaven buď řídicím ventilem, nebo uzavíracím ventilem, v závislosti na jeho funkci. Jednotka musí být pevně upevněna pomocí dodaných závěsů, aby zůstala vodorovná a zarovnaná s rozvodem. Před uvedením do provozu zkontrolujte, zda jsou všechny ventily plně otevřené a systém je bez nečistot. Běžné chyby při instalaci zahrnují nesprávnou orientaci skříně, špatné zarovnání portů a nedostatečnou kontrolu výrobních vad, jako jsou nečistoty v odlitcích.
Kompatibilita a příslušenství
Tato jednotka je kompatibilní se standardními otopnými soustavami s otopnými tělesy a podlahovým vytápěním, které používají měděné nebo ocelové potrubí. Vyžaduje dodatečné komponenty, jako jsou vyvažovací ventily, izolační materiály a opěrné konzoly pro kompletní integraci do systému. Příslušenství, jako jsou izolační ventily a roztažné nádoby, mohou být potřeba v závislosti na návrhu systému. Související produkty zahrnují vyvažovací ventily a izolační sady, které by měly být objednány zvlášť podle požadavků systému.
Technický pozadí pro projektanty
Rozdělovač/sběrač slouží jako centrální rozdělovač a sběrač ohřáté vody z jednotlivých oběhů. Mosaz CW617N poskytuje dobrý tepelný vodivost a odolnost proti usazování a korozi, což z ní činí ideální pro uzavřené otopné soustavy. Integrace řídicích a uzavíracích ventilů umožňuje regulaci jednotlivých oběhů, což zlepšuje celkovou účinnost systému. Dlouhodobá výkonnost závisí na kvalitě chemického ošetření systémové vody a pravidelném očistě podle pokynů výrobce. Špatná kvalita vody nebo nedostatečná údržba může vést ke snížení účinnosti a předčasnému poškození komponent.
Služba a provoz
Doporučuje se pravidelná kontrola, aby bylo zajištěno hladké fungování všech ventilů a aby nebyly žádné netěsnosti nebo zácpa. Periodicky zkontrolujte integritu skříně a montážních závěsů. Před uvedením do provozu nebo po změnách systému proveďte kompletní očistu systému, aby byly odstraněny nečistoty a kontaminace. Pokud systém kombinuje podlahové a otopná tělesa, jsou potřeba dodatečné opatření, aby se zabránilo usazování nečistot. V technické dokumentaci nejsou definována konkrétní servisní intervaly.
Nejčastější otázky
Může být rozdělovač/sběrač použit v kombinovaných otopných soustavách s otopnými tělesy a podlahovým vytápěním?
Ano, je vhodný pro kombinované systémy, pokud je systém důkladně očištěn před provozem a všechny komponenty jsou kompatibilní s provozními parametry.
Jaký typ skříně je k dispozici pro tuto jednotku?

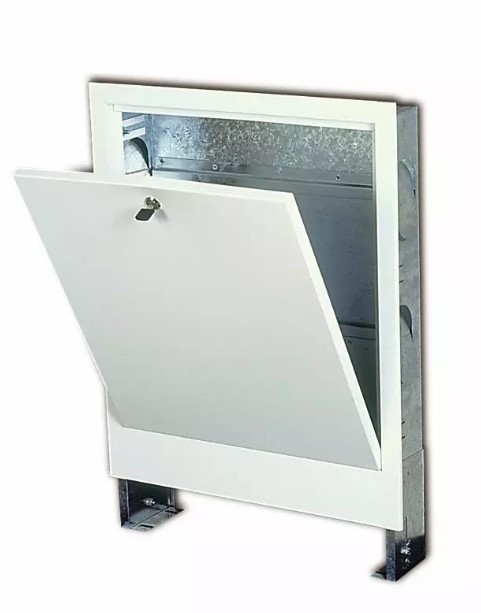

K dispozici jsou tři varianty skříně: standardní skříň (výchozí), verze na stěnu (přípona +N) nebo verze bez skříně (přípona +BS). Určete požadovanou variantu při objednávce.
Jsou ventily v sestavě zaměnitelné?
Řídicí a uzavírací ventily nejsou zaměnitelné kvůli jejich specifickým funkcím. Obracejte se na dokumentaci výrobce pro náhradní díly.
Je pro tuto jednotku potřeba chemické ošetření systému?
Ano, výrobce doporučuje použít GEL.LONG LIFE 100 k ošetření systému a zabránit vnitřní korozi a usazování nečistot.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 DRS - Sestava rozdělovač/sběrač - skříň |
|---|---|
| Hmotnost: | 6.82 kg |
| EAN: | biela |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:46 |
