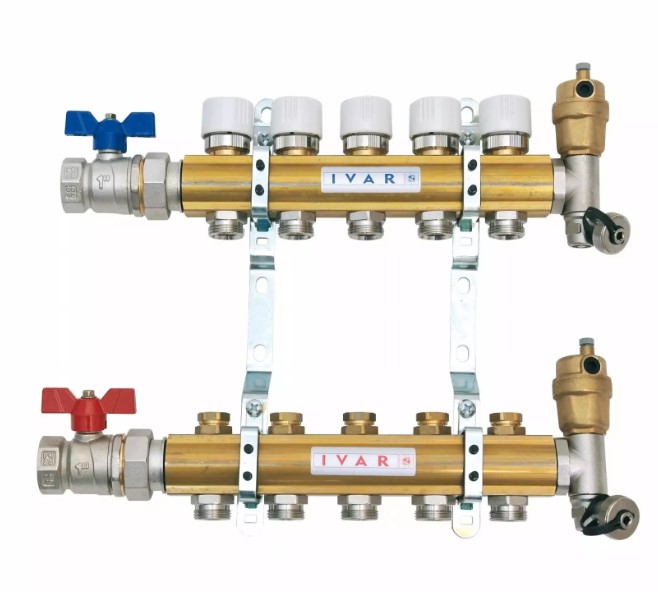

Rozdělovač/sběrač - skříň P-KLASIK 3 - 1 "xEK; 9cestný; mosaz

Detailní popis produktu

Rozdělovače jsou základními komponenty hydraulických otopných soustav, zejména v konfiguracích s více okruhy, jako je vytápění otopnými tělesy nebo kombinované systémy s otopnými tělesy a podlahovým vytápěním. Instalatéři v bytových i komerčních budovách často využívají tyto sestavy pro efektivní řízení průtoku. Tato jednotka je navržena pro integraci do systémů s více zónami, kde je potřeba přesného regulování průtoku a izolace. Správná montáž zajistí rovnoměrné rozdělení tepla a dlouhou životnost systému.

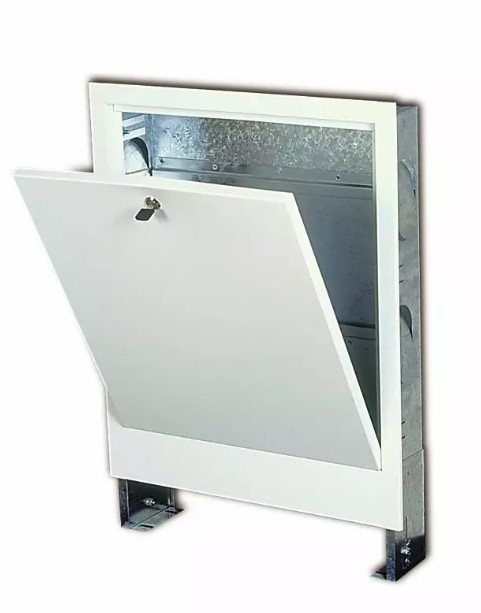

Sestava rozdělovače IVAR P-KLASIK 3 je ideální pro aplikace, kde je místo omezené a potřeba kompaktního řešení. Skříň poskytuje mechanickou ochranu a zjednodušuje přístup k údržbě. Jednotka podporuje montáž na stěnu i strop, v závislosti na vybrané konfiguraci při objednávce. Tato flexibilita zajišťuje vhodnost pro různé prostředí.

Technické parametry

Materiál	Mosaz CW617N
Prov. teplota	+120 °C
Nominální tlak	PN 10
Kód	553777
Značka	IVAR

Tyto parametry definují provozní limity a vlastnosti materiálu rozdělovače. Mosaz CW617N poskytuje vysokou odolnost proti korozi a tepelnou vodivost, vhodnou pro dlouhodobé použití v uzavřených otopných okruzích. Nominální tlak PN 10 a maximální provozní teplota +120 °C zajišťují kompatibilitu se standardními otopnými soustavami. Tyto hodnoty jsou klíčové při výběru správné velikosti a materiálu pro danou aplikaci.

Montáž a připojení

Během montáže by měl být rozdělovač upevněn pomocí dodaných konzol, aby byl stabilní a vyrovnaný. Vstupní a výstupní nátrubky jsou závitové 1" EK a připojují se k hlavním přívodním a odtokovým potrubím pomocí standardních trubkových spojek. Každý okruh se připojuje k rozdělovači pomocí standardních závitů. Je důležité ověřit, že všechny spoje jsou utěsněné a utažené, aby se zabránilo únikům. Běžnou chybou je nesprávná orientace automatického vzduchového kohoutu nebo nedostatečné utěsnění odtokového ventilu. Před uvedením do provozu musí být systém vyčištěn podle pokynů výrobce, aby se odstranily nečistoty, které by mohly poškodit vnitřní komponenty nebo snížit účinnost.

Kompatibilita a příslušenství

Tento rozdělovač je navržen k použití se standardními otopnými soustavami využívajícími vodu jako tepelné médium. Je kompatibilní s termostatickými ventily a vyvažovacími ventily pro individuální řízení okruhů. Další komponenty, jako jsou vyvažovací sady nebo roztažné nádoby, mohou být potřeba objednat zvlášť v závislosti na návrhu systému. Ujistěte se, že všechny připojené komponenty jsou hodnoceny pro stejné tlakové a teplotní podmínky, aby byla zajištěna integrita systému.

Technický pozadí pro projektanty

Materiál mosaz CW617N je vybrán pro svou odolnost a odolnost vůči tepelnému cyklování. Rozdělovač pracuje tím, že rozděluje přitékající proud do více větví a sbírá návratový proud pro recirkulaci. Integrace kulových ventilů a vyvažovacích ventilů umožňuje individuální nastavení a izolaci každého okruhu. Účinnost systému závisí na správném rozměru rozdělovače a správném vyvážení každého okruhu. Skříň poskytuje mechanickou ochranu a zajišťuje, že rozdělovač zůstane přístupný pro inspekci a údržbu. Dlouhodobá výkonnost je ovlivněna kvalitou vymývání systému a přítomností nečistot ve vodě.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření utěsnění všech spojů, kontrolu automatického vzduchového kohoutu na případné zablokování a zajištění správné funkce odtokového ventilu. Systém by měl být pravidelně vymýván jako součást pravidelné údržby. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro údržbu systému, aby se zabránilo problémům způsobeným usazeninami nebo vzduchovými bublinami.

Nejčastější otázky

Může být rozdělovač použit v kombinovaných otopných systémech?
Ano, je vhodný pro systémy kombinující otopná tělesa a podlahové vytápění, pokud je systém vymýcen a zpracován podle doporučení výrobce.

Je skříň součástí standardní objednávky?
Skříň je součástí, pokud objednávka nezadá jiný typ montáže. Pro montáž na stěnu přidejte příponu '+N'; pro montáž na strop přidejte '+BS' k kódu objednávky.

Jaké ventily jsou s rozdělovačem součástí?
Rozdělovač obsahuje kulové ventily s možností vyvažování, uzavírací ventily a automatické vzduchové kohoutky s odtokovou funkcí pro každý okruh.

Podporuje rozdělovač svislou nebo vodorovnou montáž?
Obojí je možné, v závislosti na typu vybrané skříně. Způsob montáže by měl zohledňovat směr průtoku a zajišťovat přístupnost pro údržbu.
