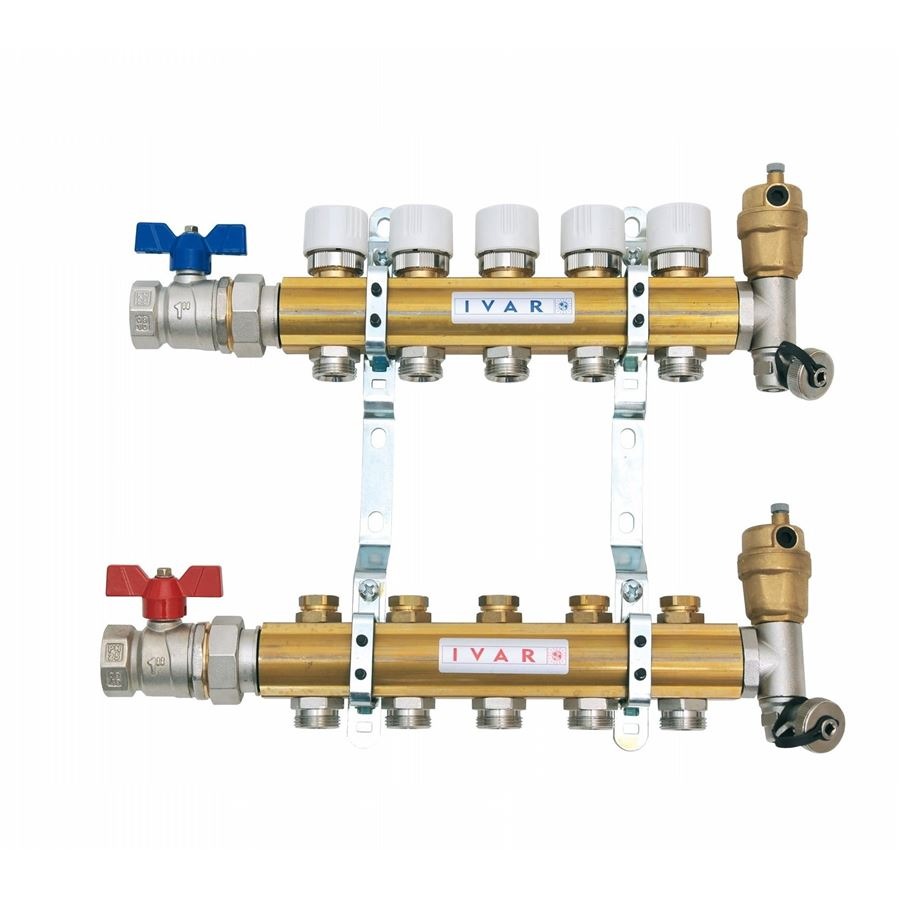

Rozdělovač/sběrač – skříň P-KLASIK 4 - 5/4 "xEK; 10cestný; mosazný
Kód: 400410Související produkty
Detailní popis produktu
Tato jednotka rozdělovače/sběrače se běžně používá v bytových a komerčních otopných soustavách, kde více okruhů vyžaduje vyvážené rozdělení průtoku a sběr návratu. Je typicky instalována v centrálních otopných jednotkách, podlahových vytápěcích systémech nebo v vícezónových radiátorových systémech. Jednotka je navržena pro použití s horkou vodou při zvýšených teplotách, což ji činí vhodnou pro systémy s vysokými tepelnými požadavky. Montéry by měli zajistit kompatibilitu s existujícími potrubími a návrhem soustavy před instalací.
Mosazná konstrukce poskytuje odolnost proti korozi a zajišťuje dlouhodobou spolehlivost v mokrém prostředí. Zahrnutí regulačních a uzavíracích ventilů umožňuje přesné řízení průtoků a izolaci jednotlivých okruhů. Jednotka je určena pro použití v uzavřených otopných soustavách a vyžaduje správné zarovnání s hydraulickým návrhem soustavy, aby se zabránilo tlakovým nerovnováhám.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Kód | 400410 |
| Značka | IVAR |
Instalace a připojení
Rozdělovač/sběrač je připojen pomocí závitů 5/4"xEK, které je třeba ověřit pro kompatibilitu s potrubím soustavy. Montéry by měli zajistit, že všechna připojení jsou utažena podle momentových specifikací výrobce, aby se zabránilo únikům. Jednotka obsahuje montážní konzoly pro bezpečnou instalaci do určené skříně. Běžnou chybou při instalaci je nesprávné zarovnání vstupních a výstupních hrdel, což může vést k omezení průtoku. Je také důležité zkontrolovat, že všechny ventily jsou ve správné otevřené nebo uzavřené poloze, před uvedením systému do provozu.Kompatibilita a příslušenství
Tato jednotka je kompatibilní se standardními otopnými soustavami, které používají mosazná přírubová spojení a potrubí s jmenovitým tlakem PN 10. Běžně se používá spolu s radiátory, podlahovými vytápěcími rozdělovači nebo jinými distribučními systémy. Další komponenty, jako izolace, montážní materiál a regulační ventily, mohou být potřeba zakoupit zvlášť. Jednotka je dodávána s dvěma kulovými kohouty s regulačními šoupátky, dvěma koncovými částmi s automatickými odvzdušňovacími ventily a odváděcími ventily a montážními konzolami.Technický pozadí pro projektanty
Pracovní princip rozdělovače/sběrače je založen na rovnoměrném rozdělení horké vody mezi více okruhů a efektivním návratu ochlazené vody k kotli. Mosaz CW617N je vybrán pro svou tepelnou vodivost a odolnost proti korozi. Návrh umožňuje integraci do jak nových, tak stávajících systémů, za předpokladu, že se udrží hydraulická rovnováha. Trvanlivost a účinnost jednotky jsou ovlivněny kvalitou vody v systému a přítomností nečistot, které mohou způsobit záplavy nebo opotřebení vnitřních komponent.Služba a provoz
Pravidelná kontrola ventilů a připojení je doporučena, aby se zajistila pokračující výkonnost. Jednotka by měla být kontrolována na známky úniků nebo koroze, zejména u závitových připojení. Automatické odvzdušňovací ventily by měly být ověřeny pro správné fungování, aby se zabránilo vzniku vzduchových zácp. V krátkém popisu nejsou uvedena žádná konkrétní servisní intervaly, ale údržba by měla být prováděna podle celkového plánu údržby systému.Nejčastější otázky
Může být tento rozdělovač použit v kombinovaném systému podlahového vytápění a radiátorů?
Ano, jednotka je vhodná pro takové systémy, pokud se udrží hydraulická rovnováha a systém se vyčistí podle pokynů výrobce.
Je jednotka kompatibilní se systémy pracujícími při vyšších než +120 °C?
Ne, limit provozní teploty je specifikován jako +120 °C a nesmí být překročen, aby se zabránilo degradaci materiálu.
Jaký typ skříně je potřeba pro instalaci?
Jednotka je dodávána se skříní vhodné velikosti.
Může být jednotka použita s ne-mosazným potrubím?
Ano, pokud je potrubí kompatibilní se závitem 5/4"xEK a systém pracuje v rámci specifikovaných tlakových a teplotních limitů.
Doplňkové parametry
| Kategorie: | IVAR.CS 553 DRS - Sestava rozdělovač/sběrač - skříň |
|---|---|
| Hmotnost: | 9.54 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 5/4" |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 16:03:46 |
