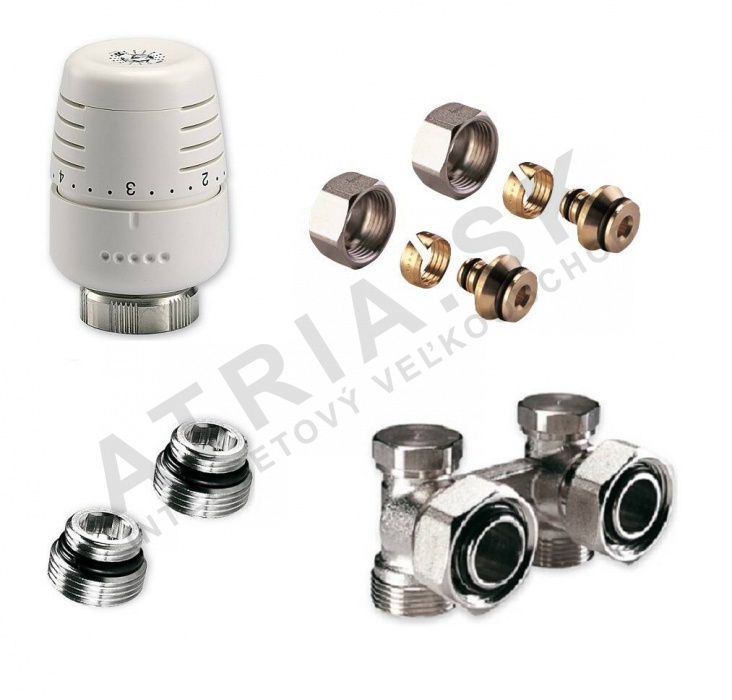

SET AVK Vekoluxivar - pro dvojtrubkový systém- 1/2 palce xEK; 16x2; rohový

Detailní popis produktu

Termostatické sady radiátorových ventilů jsou základními komponentami moderních nízkoenergetických topných systémů v obytných i komerčních budovách. Tyto systémy vyžadují přesné řízení teploty na jednotlivých radiátorech a zároveň vyvážený průtok v celé rozdělovací síti. Instalatéři pracující s dvojtrubkovými systémy často potřebují integrovat nové radiátory nebo nahradit stávající za moderní termostatické ovládání. Tato konkrétní sada je navržena pro aplikace, kde radiátor obsahuje standardní vývit M 30 x 1,5 a potrubní rozvody jsou z mědi nebo vícesložkového potrubí ALPEX.

Instalační proces obvykle zahrnuje odpojení starého komponentu, přípravu konců potrubí a sestavení nové sady ventilu. Zvláštní pozornost je třeba věnovat správné orientaci jednotlivých částí a zajištění, že všechny spoje jsou správně utěsněny. Při utahování se doporučuje použít momentový klíč, aby nedošlo ke poškození citlivých částí a zároveň byl dosažen dostatečný utahovací moment.

Technické parametry

Materiál	Niklová mosaz CW617N Poznámka
Prov. teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	8595145906857
Hmotnost	0,632 kg
Kód	KITAVK501848
Značka	IVAR

Tyto specifikace definují provozní limity a materiálové vlastnosti sady ventilu. Tělo z niklové mosazní CW617N zajišťuje odolnost proti korozi a opotřebení za běžných topných podmínek. Tlaková třída PN 10 znamená vhodnost pro většinu domácích i malých komerčních systémů. Maximální provozní teplota +120 °C pokrývá běžné centrální topné scénáře, ale ne zahrnuje vysokoteplotní průmyslové aplikace.

Instalace a připojení

Instalace začíná ověřením, že vývit na radiátoru odpovídá požadovanému M 30 x 1,5. Vnitřní závit 1/2 palce na sestavě ventilu musí být zarovnán s odpovídajícím portem na radiátoru. Pro připojení potrubí zkontrolujte, že měděná nebo ALPEX vícesložková trubka má správné vnější rozměry (16 x 2 mm) a připravte její konce podle pokynů výrobce pro montáž stlačovacích přípojek. Při použití stlačovacího nástroje IVAR.TA 4420 použijte utahovací moment mezi 20–35 Nm. Pro nástroj IVAR.TR 4430 je doporučený rozsah momentu 35–45 Nm. Běžné chyby zahrnují nesprávnou orientaci termostatické hlavy, nedostatečné utěsnění pojistného ventilu a nedbání o čištění spojovacích ploch před sestavením. Po instalaci zkontrolujte úniky tím, že systém zatížíte jmenovitým provozním tlakem a pozorujte spoje po několik minut.

Kompatibilita a příslušenství

Tato sada je kompatibilní pouze s radiátory, které mají vývit M 30 x 1,5. Funkční je s měděným nebo ALPEX vícesložkovým potrubím při použití dodaných stlačovacích přípojek. Pro standardní instalace nejsou potřeba žádné další komponenty. Avšak pro bezpečné připojení potrubí jsou nutné speciální nástroje, jako jsou stlačovací zařízení IVAR.TA 4420 nebo IVAR.TR 4430.

Technický pozadí pro projektanty

Konstrukce z niklové mosazní poskytuje dobrou mechanickou pevnost a odolnost proti tepelnému roztažení běžnému v topných systémech. Legura CW617N udržuje rozměrovou stabilitu i po dlouhodobém vystavení horké vodě. Termostatická funkce využívá voskový prvek, který se rozšiřuje nebo smršťuje v závislosti na místní teplotě, a tím upravuje polohu ventilu. Pojistný ventil umožňuje ruční vyvážení, aby kompenzoval ztráty tlaku v systému. Správné rozměrování závisí na tepelném výkonu radiátoru a hydraulickém vyvážení systému.

Služba a provoz

Pravidelné kontroly by měly zahrnovat ověření utěsnění všech spojů a kontrolu termostatické hlavy na známky znečistění. Pojistný ventil by měl být plně otevřen během normálního provozu, pokud není potřeba vyvážení systému. Pro tento produkt nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby byly detekovány rané známky opotřebení nebo úniku.

Nejčastější otázky

Lze tuto sadu použít s radiátory s jinými závitovými vzory?
Ne. Sada vyžaduje vývit M 30 x 1,5 na radiátoru. Radiátory s jinými typy závitů vyžadují jinou sadu ventilu.

Je tento ventil vhodný pro kondenzační kotle?
Ano, pokud systém pracuje v rámci uvedených limitů teploty a tlaku, tj. +120 °C a PN 10.

Jaké utahovací momenty se doporučují pro stlačovací přípojky?
Pro IVAR.TA 4420 použijte 20–35 Nm a pro IVAR.TR 4430 použijte 35–45 Nm podle pokynů výrobce.

Lze tuto sadu nainstalovat do jednotrubkového systému?
Ne. Návrh je specifický pro dvojtrubkové systémy, které vyžadují oddělené přívodní a odtokové připojení k radiátoru.
