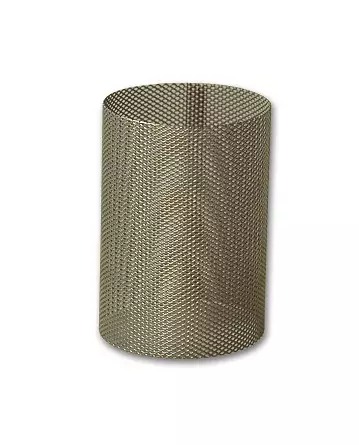

Síto - pro závitový filtr - 5/4 palce; 500 µm

Detailní popis produktu

Toto závitové síto je navrženo k použití ve uzavřených vodních systémech, jako jsou centrální topení, podlahové vytápění a oběhové okruhy v obytných i komerčních budovách. Často se instaluje před citlivé komponenty, jako jsou čerpadla, roztažné nádoby nebo topná tělesa, aby zachytilo částice a zabránilo zácpám nebo opotřebení. Instalatéři tyto sítka obvykle montují během údržby systému nebo po výměně filtru, aby zajistili pokračující filtraci.

V instalacích s městským topením nebo sekundárními okruhy hraje tato součást roli v udržování hygieny systému a prodlužování životnosti zařízení v následujícím okruhu. Síto se umisťuje do přístupných míst, aby bylo možné pravidelně provádět údržbu nebo výměnu bez demontáže větších částí systému. Často se používá spolu s ručními uzavíracími ventily a izolačními sadami, aby bylo možné provádět bezpečnou údržbu.

Technické parametry

Instalace a připojení

Instalace zahrnuje závit sítka do pouzdra filtru FIV.08412. Před montáží se ujistěte, že závity jsou čisté a bez nečistot. Pokud to doporučuje výrobce, použijte vhodný těsnicí prostředek. Zkontrolujte, zda je síto správně dosedlé a závitové připojení je pevné, aby se zabránilo úniku nebo uvolnění během provozu. Běžnou chybou je použití nesprávné orientace závitu, což může vést k nedostatečnému těsnění nebo poškození pouzdra.

Po montáži proveďte vizuální kontrolu pro správné zarovnání a ujistěte se, že kryt pouzdra je správně utažen. Pro test úniku lehce zatlačte na systém a zkontrolujte, zda není žádný únik. Před údržbou vždy systém odpojte a potvrďte, že v okruhu je uzavírací ventil, aby bylo možné provádět bezpečnou údržbu.

Kompatibilita a příslušenství

Toto síto je kompatibilní pouze s pouzdrem filtru FIV.08412 od IVAR. Pro plnou funkčnost by měly být k dispozici samostatně i pouzdro a těsnící komponenty. Při výměně sítka se ujistěte, že pouzdro je v dobrém stavu a bez koroze nebo deformace. Další komponenty, jako jsou těsnění nebo těsnící prsteny, mohou být potřeba objednat, pokud původní sada není kompletní nebo je poškozená.

Technický pozadí pro projektanty

Síto pracuje na principu pasivní mechanické filtrace. Částice ve vodním proudu jsou zachyceny povrchem sítě, který umožňuje průtok kapaliny, ale zadržuje pevné látky nad stanoveným prahem pórovitosti. Matriál a návrh sítě určují účinnost filtrace a odolnost proti zácpám. Při integraci do systému je třeba zohlednit hydraulický odpor způsobený sítěm, zejména v aplikacích s vysokým průtokem, kde tlakové ztráty mohou být významné.

Déležitost závisí na pravidelných cyklech údržby a na povaze vstupní vody. Vysoká zátěž částicemi nebo korozi mohou urychlit znečištění nebo degradaci. Projektanti by měli zvážit polohu filtru vzhledem k potenciálním zdrobím znečištění a zajistit dostatečnou přístupnost pro pravidelnou údržbu.

Údržba a provoz

Pravidelná údržba je nezbytná pro udržení účinnosti filtrace. Zahrnuje vyjmutí sítka, oplachování nahromaděných nečistot a opětovné sestavení jednotky. Zkontrolujte případné známky fyzického poškození, jako jsou trhliny nebo pitting, které by mohly ohrozit integritu. Výměna je doporučována, pokud síto ukazuje známky nadměrného opotřebení nebo trvalé zácpy. Nejsou uvedena konkrétní intervaly údržby; ty by měly být určeny podle technické dokumentace výrobce a pozorovaných podmínek systému.

Nejčastější otázky

Může se toto síto použít s jinými modely filtrů než FIV.08412?
Je speciálně navrženo pro filtr FIV.08412 a nemusí se hodit k jiným modelům kvůli rozdílům v rozměrech pouzdra nebo požadavkům na těsnění.

Je možné upravit pórovitost sítka po instalaci?
Ne, síto je pevné 500 mikrometrů. Jiné pórovitosti vyžadují samostatné náhradní díly.

Jaké nečistoty toto síto odstraňuje?
Zachytává zavěšené pevné látky, jako jsou písek, úlomky vodního kamení a železné částice větší než 500 mikrometrů.

Jak je síto upevněno v pouzdru?
Je závitově připojeno přímo do těla filtru a těsnění se zajišťuje vnitřním návrhem pouzdra a systémem těsnění.
