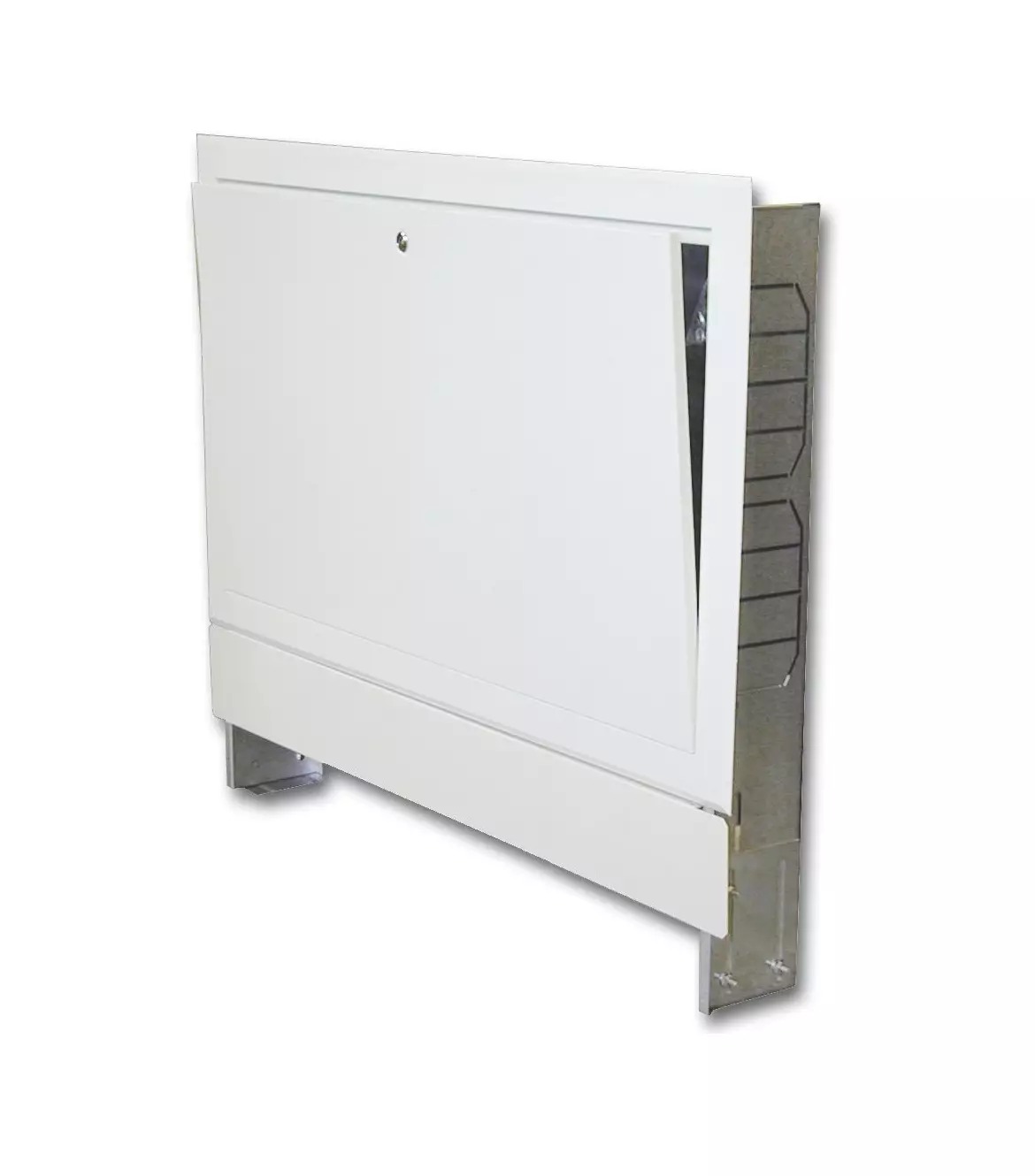

Skrytý rozdělovačový box P-MAX 1 - 450mm
Kód: I004010Související produkty
Detailní popis produktu
Tento skrytý rozdělovačový box je navržen k zabudování do suchého zdiva během instalace systémů podlahového vytápění nebo sálavých panelů. Poskytuje bezpečné a skryté umístění pro rozdělovače a příslušné potrubí, zajišťuje čistý vzhled a chrání komponenty před poškozením. Box se běžně používá v obytných i komerčních budovách, kde je požadována skrytá instalace za gypcem nebo podobnými povrchy. Montéři jej obvykle integrují v raných fázích stavby, před aplikací povrchové vrstvy.
Box podporuje rozdělovače z řad IVAR CS 501, CI 553, CS 553, CI 557 a UNIMIX. Přizpůsobitelný rozsah montáže umožňuje adaptaci na různé tloušťky stěn, zatímco přední kryt zajišťuje přístupnost pro kontrolu a údržbu. Design je určen k trvalému zabudování, s předním panelem a dveřmi, které vystupují lehce, aby umožnily obsluhu a údržbu.
Technické parametry
| Materiál | ocel s galvanickou vrstvou |
|---|---|
| Vhodné pro rozdělovače následujících řad | IVAR.CS 501, IVAR.CI 553, IVAR.CS 553, IVAR.CI 557 a IVAR.UNIMIX |
| Výška předního krytu včetně dveří | 627 mm |
| Kód | I004010 |
| Značka | IVAR |
Instalace a připojení
Instalace vyžaduje vyříznutí otvoru v povrchu stěny, aby byly zohledněny rozměry boxu. Výška a hloubka lze přizpůsobit v rámci stanoveného rozsahu pomocí vnitřních montážních závěsů. Po umístění je box upevněn na konstrukci stěny šrouby. Poté se připevní přední panel a dveře, aby byl zajištěn přístup k rozdělovači. Během instalace je důležité ověřit, že box je vodorovný a správně zarovnaný s připojeními rozdělovače. Běžné chyby zahrnují nesprávné nastavení montážních závěsů nebo nedostatečné uvažování tloušťky finálního povrchu, což může vést k nesprávnému zarovnání nebo obtížím při zavírání dveří.Kompatibilita a příslušenství
Tento skrytý box je speciálně navržen pro použití s rozdělovači IVAR CS 501, CI 553, CS 553, CI 557 a UNIMIX. Při objednávce zkontrolujte, zda je model rozdělovače kompatibilní s rozměry a požadavky na montáž boxu. Další komponenty, jako těsnící kroužky nebo montážní materiál, mohou být potřeba objednat zvlášť v závislosti na způsobu instalace a materiálu povrchu.Technický pozadí pro projektanty
Box funguje jako pasivní obal pro rozdělovač, poskytuje mechanickou ochranu a stabilní montážní plochu. Materiál z oceli s galvanickou vrstvou odolává korozi a zajišťuje dlouhodobou odolnost v suchých vnitřních prostorách. Přizpůsobitelný rozsah montáže umožňuje flexibilitu pro různé konstrukce stěn. Bílá výplň na předním krytu zajišťuje neutrální vzhled a integruje se dobře s běžnými interiérovými povrchy. Výkon systému závisí na správném zarovnání s rozdělovačem a správném těsnění boxu, aby se zabránilo úniku vzduchu nebo tepla.Údržba a provoz
Během provozu by měly být přední panel a dveře pravidelně kontrolovány na známky opotřebení nebo poškození. Ujistěte se, že dveře otevírají a zavírají hladce a že těsnění zůstává neporušené. Kromě vizuální kontroly není požadována pravidelná údržba. Pokud box poškodí nebo bude obtížně přístupný, může být nutné ho vyměnit během hlavní revize systému.Nejčastější otázky
Lze box P-MAX 1 použít s rozdělovači IVAR.CI 557?
Ano, box P-MAX 1 je kompatibilní s rozdělovači IVAR.CI 557, jak je uvedeno v technických specifikacích.
Je box vhodný pro zabudování do betonových stěn?
Je navržen pro zabudování do suchého zdiva nebo gypsu. Použití v betonových stěnách vyžaduje dodatečné posílení a není doporučeno.
Jaký je maximální počet rozdělovačů, které lze instalovat do boxu?
Počet rozdělovačů závisí na konkrétním modelu a rozměrech. Podrobné pokyny najdete v technické dokumentaci výrobce.
Lze přední kryt natrhat po instalaci?
Přední kryt je již dokončen bílou barvou RAL 9003. Nenadává se na něj natírat po instalaci, protože to může ovlivnit vzhled a těsnění.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Skříňky rozdělovače pod omítku P-MAX |
|---|---|
| Hmotnost: | 6.7 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Materiál: | ocel / litina |
| Materiál: | pozinkovaný plech |
| Určeno pro rozdělovače typové řady: | IVAR.CS 501, IVAR.CI 553, IVAR.CS 553, IVAR.CI 557 a IVAR.UNIMIX |
| Výška předního krytu včetně dvířek: | 627 mm |
| Posledná aktuálizacia ceny: | 25.11.2024 21:11:45 |
