Bezpečnostní fúziová skupina - pro vodorovný distribuční rozdělovač DN 20 - funkce

Detailní popis produktu

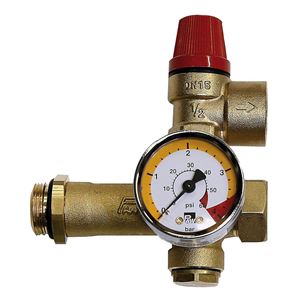

Bezpečnostní fúziová skupina IVAR 5257 se běžně používá v bytových a komerčních otopných soustavách, kde jsou integrovány vodorovné distribuční rozdělovače. Typicky se instaluje do centrálních otopných oběhů, zejména v systémech, kde je regulace tlaku a bezpečnostní odlehčení kritická. Instalatéři pracující na kotlových obězích, tepelných čerpadlech nebo na městském vytápění zjistí, že tento modul je vhodný pro zajištění integrity systému a prevenci přetlakových situací. Jednotka je kompaktní a navržená pro integraci do předem sestavených kotlových modulů nebo vlastních potrubních rozvodů.

Její hlavní funkcí je monitorovat a ovládat tlak v systému, aby oběh zůstal v bezpečných provozních mezích. Zahrnutí manometru umožňuje reálný monitoring tlaku systému, zatímco pojistný ventil poskytuje nouzový mechanismus odlehčení. To je zvláště důležité v systémech, kde tepelná roztažnost nebo přetlak čerpadla mohou vést k poškození nebo selhání.

Technické parametry

Maximální výkon	50 kW
Kód	5257
Značka	IVAR

Maximální výkon 50 kW definuje horní mez pro systém, ve kterém může být tato bezpečnostní skupina použita. Tím se zajišťuje, že manometr a pojistný ventil jsou vhodně rozměrovány pro očekávané tepelné a hydraulické zatížení. Rozsah manometru 0–4 bar umožňuje přesný monitoring typických otopných systémových tlaků, zatímco pojistný ventil je nastaven na otevření při 3 bar, což poskytuje zádrž před rizikem přetlaku.

Instalace a připojení

Bezpečnostní skupina je připojena pomocí kombinace závitů 1/2 palce a 3/4 palce, které musí být ověřeny proti rozdělovači nebo potrubnímu rozvodu před instalací. T-kus v sestavě má vlastní těsnění, které by mělo být před sestavením prohlédnuto na integrity. Standardní postup instalace zahrnuje umístění skupiny do vodorovné polohy, přičemž manometr by měl být snadno dostupný pro monitoring. Běžné chyby zahrnují nesprávnou orientaci závitů nebo nedostatečné kontrolování integrity těsnění T-kusu, což může vést k únikům nebo nepřesným měřením tlaku. Instalatéři by měli také ověřit, že systémový tlak nepřesahuje 4 bar za běžných provozních podmínek, aby se minimalizovalo nezbytné aktivování pojistného ventilu.

Kompatibilita a příslušenství

Tato bezpečnostní skupina je kompatibilní s vodorovnými distribučními rozdělovači DN 20 a běžně se používá spolu s kotlovými moduly nebo systémy tepelných čerpadel. Je navržena pro integraci s moduly IVAR.KS, ale může se také použít s třetími stranami, pokud odpovídají rozměry připojení a klasifikace tlaku. Pro základní instalaci nejsou potřeba žádná další příslušenství, protože sada obsahuje všechny potřebné komponenty: T-kus, pojistný ventil a manometr. Pro větší nebo složitější systémy mohou být potřeba další komponenty pro monitorování nebo řízení tlaku.

Technický pozadí pro projektanty

Princip fungování IVAR 5257 je založen na mechanickém systému odlehčení tlaku. Pojistný ventil se otevře při předem stanoveném tlaku (3 bar), aby uvolnil nadměrný tlak a zabránil poškození systému. Manometr poskytuje vizuální referenci pro systémový tlak, což pomáhá při diagnostice a pravidelných kontrolech. Materiály jsou vybrány dle jejich odolnosti vůči tepelné cyklování a korozi, což zajišťuje dlouhodobou spolehlivost v otopných prostředích. Integrace do systému vyžaduje pečlivou analýzu tokových dynamik a umístění, aby se zabránilo turbulence nebo nepřesným měřením. Trvanlivost skupiny je ovlivněna četností tlakových kolisací a kvalitou instalace, zejména těsnění T-kusu a orientace manometru.

Služba a provoz

Pravidelná služba zahrnuje kontrolu integrity těsnění T-kusu a ověření, že manometr poskytuje přesné měření. Pojistný ventil by měl být pravidelně testován, aby se ujistil, že se otevírá při správném tlaku. Pokud systém často prochází přetlakovými událostmi, měl by být zjištěn příčina, aby se minimalizovalo nezbytné opotřebení bezpečnostní skupiny. V návodu nejsou uvedena konkrétní intervaly služby, ale doporučuje se kontrolovat skupinu během pravidelné údržby systému. Jakékoliv známky úniku nebo nepravidelných měření tlaku by měly vést k plné inspekci a možné výměně jednotky.

Nejčastější otázky

Může být IVAR 5257 použit s svislými rozdělovači?
Ne, tento model je specificky navržen pro vodorovné distribuční rozdělovače. Svislé instalace nejsou doporučovány, protože mohou ovlivnit přesnost manometru a výkon pojistného ventilu.

Je rozsah manometru dostatečný pro běžné otopné systémy?
Ano, rozsah 0–4 bar pokrývá standardní provozní tlaky většiny centrálních otopných systémů a umožňuje rané zjištění tlakových anomálií.

Může být nastavení pojistného ventilu změněno na jiný tlak?
Ne, pojistný ventil je továrně nastaven na 3 bar a není možné jej upravit. Jakékoliv změny by vyžadovaly výměnu za jiný model.

Potřebuje T-kus dodatečné těsnění při instalaci?
Ne, T-kus je dodán s vlastním těsněním. Přesto by měl být vizuálně prohlédnut na poškození před instalací, aby byla zajištěna bezúniková připojení.
