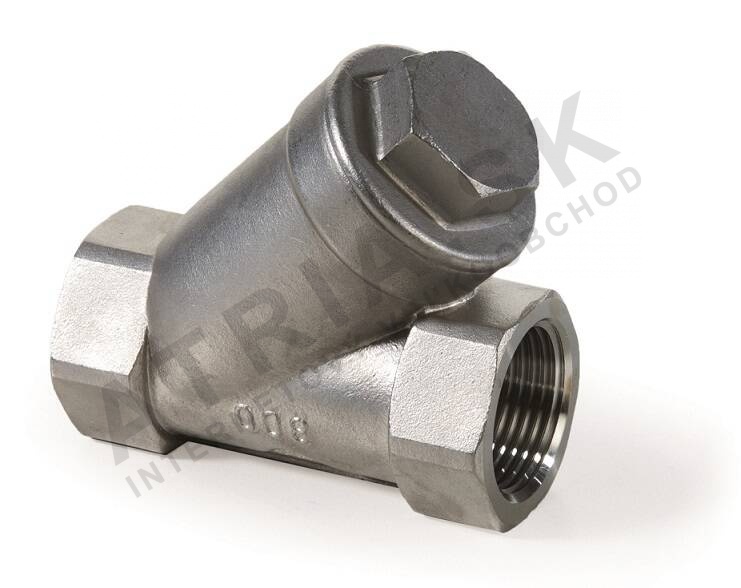

Y6623038 Ocelový závitový zpětný ventil – řada Y6, 3/8 palce; L=64 mm

Detailní popis produktu

Tento ocelový závitový zpětný ventil se běžně používá v obytných i komerčních budovách pro systémy HVAC, vodní distribuční sítě, čerpací stanice a průmyslové procesy s vodou, oleji, uhlíkatými sloučeninami a chemikáliemi. Zajišťuje jednosměrný průtok v uzavřených systémech, kde by zpětný průtok mohl způsobit poškození nebo neefektivitu. Instalatéři pracující na centrálním vytápění, chlazení nebo procesních potrubích najdou tento ventil vhodný pro integraci do systémů s vodou obsahující až 50 % glykolu.

Je běžně instalován v horizontální nebo vertikální poloze v potrubí, kde je prevence zpětného průtoku kritická. Kompaktní design umožňuje úspornou instalaci v uzavřených strojovnách, kotelňách a technických prostorech. Ventil pracuje automaticky, otevírá se při průtoku dopředu a zavírá se při zpětném průtoku, aby udržoval integrity systému a zabránil sání nebo zpětnému běhu čerpadla.

Technické parametry

Materiál: tělo	telo
Hmotnost	0,142 kg
Kód	Y6623038
Značka	IVAR

Technické parametry definují vhodnost ventilu pro konkrétní aplikace. Maximální tlaková hodnota 40 bar a teplotní rozsah od -20°C do +180°C zajišťuje jeho použití v prostředích s vysokým tlakem a proměnlivou teplotou. Rozměr připojení 3/8 palce je ideální pro systémy s potrubím středního a malého průměru. Materiálové složení zaručuje odolnost proti korozi a opotřebení, zejména v agresivních nebo chemicky upravených kapalinách.

Instalace a připojení

Tento zpětný ventil má závitové ISO 228-1 připojení typu samice/samice od 1/4 palce do 2 palce. Měl by být instalován přímo do přímého úseku potrubí, aby byla zajištěna správná funkce. Orientace by měla být v souladu s proudem, který je označen šipkou na těle ventilu. Před utažením připojení zkontrolujte, zda jsou závity čisté a bez nečistot. Případně použijte vhodný závitový těsnicí prostředek podle požadavků systému. Běžné chyby při instalaci zahrnují nesprávnou orientaci, což může vést k nesprávnému dosednutí diskového uzávěru, a přetížení, které může poškodit těsnicí plochy nebo deformovat tělo ventilu. Vždy ověřte směr průtoku a zkontrolujte potrubí na případné překážky před uvedením do provozu.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními ISO 228-1 závitovými přípojkami a potrubními systémy pracujícími s vodou, glykolovými směsmi, oleji a uhlíkatými sloučeninami. Není vhodný pro parní aplikace. Pro základní instalaci není potřeba žádné další příslušenství, i když mohou být potřeba závitové těsnicí prostředky nebo těsnění v závislosti na požadavcích systému. Související produkty zahrnují jiné zpětné ventily a uzavírací ventily značky IVAR pro kompletní řízení systému.

Technický pozadí pro projektanty

Princip fungování závisí na pružině, která otevírá ventil při průtoku dopředu a zavírá ho při zpětném průtoku. Ocelové tělo (A351 CF8M) a disk zaručují odolnost a odolnost proti korozi. Pružina (AISI 316) zajišťuje konzistentní návratovou sílu, zatímco těsnicí materiál PTFE poskytuje nízký třecí odpor a chemickou odolnost. Integrace do systému vyžaduje zvážení rychlosti průtoku, tlakových rozdílů a tepelné roztažnosti, aby se minimalizovalo namáhání těla ventilu a připojení. Výkon ventilu je ovlivněn viskozitou kapaliny a přítomností zavěšených částic. V systémech s vysokým obsahem částic se doporučuje pravidelná kontrola, aby se zabránilo zácpě nebo opotřebení těsnicích ploch. Minimální otevírací tlak 0,15 bar zajišťuje spolehlivý provoz i v nízkonapěťových podmínkách.

Údržba a provoz

Pravidelné vizuální kontroly jsou doporučeny k zjištění úniků, koroze nebo mechanického poškození. Ventil nepožaduje plánovanou údržbu, pokud není provozován v agresivních nebo abrazivních prostředích. Pokud dojde k problémům s výkonem, odmontujte jednotku opatrně a zkontrolujte disk, sedlo a pružinu na opotřebení nebo znečistění. Nahraďte poškozené komponenty, aby byla obnovena funkčnost.

Nejčastější otázky

Může být tento ventil instalován ve svislé poloze?
Ano, ventil lze namontovat v libovolné poloze, pokud je dodržen směr průtoku označený šipkou.

Je tento ventil vhodný pro použití s glykolovými směsmi?
Ano, je navržen pro použití s vodou obsahující až 50 % glykolu.

Může být tento ventil použit ve spalinových systémech?
Ne, není vhodný pro páru kvůli omezením materiálu a konstrukce stanoveným výrobcem.

Jaký je minimální diferenciální tlak potřebný pro otevření ventilu?
Minimální otevírací tlak je 0,15 bar, což zajišťuje spolehlivý provoz i v nízkonapěťových prostředích.
