Příruba - trubka/trubka- 20x20; PE
Kód: I07712012Související produkty
Detailní popis produktu

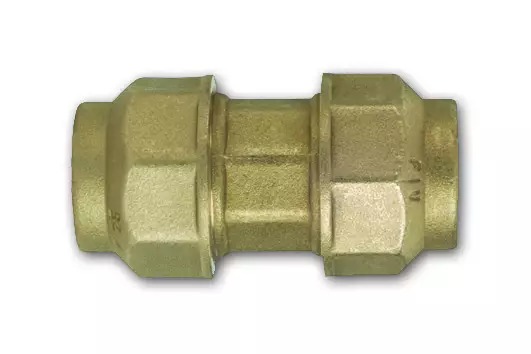

Tato příruba se používá v domácích i průmyslových vodovodních systémech, zavlažovacích a topných okruzích. Zajišťuje bezpečné mechanické spojení polyetylenových (PE) trubek stejného vnějšího průměru. Konstrukce příruby zaručuje kompatibilitu se standardními PE trubkovými nátrubky a umožňuje beznetekový provoz za běžných pracovních podmínek. Instalatéři pracují s předříznutými PE trubkami a přírubu aplikují během montážních prací, jako je např. výplň trhlin nebo výměna trubek.
Příruba se běžně používá v nadzemních i podzemních aplikacích, kde je třeba flexibilita a odolnost. Je zvláště vhodná v systémech, kde dochází k tepelnému roztažení a smršťování způsobenému teplotními změnami. Její konstrukce umožňuje rychlou montáž bez nutnosti dalšího svařování nebo lepidla, což ji činí ideální pro vodníka, zavlažovacího technika a topenáře.
Technické parametry
| Materiál | Tělo mosaz CW617N podle EN 12165 |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I07712012 |
| Značka | IVAR |
Montáž a připojení
Pro připojení dvou PE trubek pomocí této příruby nejprve zkontrolujte, zda jsou koncové části trubek čisté a bez ostrých hran nebo nečistot. Přírubu posuňte po trubce až ke střehu. Zasuňte trubky do příruby a zajistěte, že těsnící kroužky jsou správně sedící a že je v místě kroužku zajištění. Během montáže se vyhýbejte přetížení nebo špatnému zarovnání, které mohou způsobit netěsnosti nebo poškození nátrubku. Vždy zkontrolujte správnou hloubku vložení, aby nebyl kloub pod napětím. Běžné chyby zahrnují špatnou přípravu trubek, nesprávné sednutí těsnících prvků a nedostatečnou kontrolu příruby na výrobky před montáží. Tyto problémy mohou vést k raným poruchám nebo poškození integrity systému.Kompatibilita a příslušenství
Tato příruba je kompatibilní s PE trubkami stejného průměru. K montáži není potřeba žádné další nástroje nebo příslušenství. Pro větší projekty se doporučuje mít náhradní příruby k dispozici pro nouzové opravy nebo výměny.Technický pozadí pro projektanty
Tato příruba funguje tím, že mechanicky upevní dvě PE trubky do mosazného pouzdra. Těsnění je zajištěno kombinací O-ringu a zajištěním, což zaručuje těsné spojení. Mosazné tělo CW617N poskytuje vysokou pevnost a odolnost vůči prostředí, jako je vlhkost a mírná chemická expozice. Vlastnosti materiálu umožňují použití příruby jak v chladné, tak v teplé vodě. Tato konstrukce také umožňuje integraci do stávajících PE potrubních systémů bez nutnosti hlubokých úprav. Projektanti by měli zohlednit vlastnosti tepelného roztažení PE potrubí při plánování umístění přírub. Dlouhodobost nátrubku závisí na správné montáži, správném zarovnání a na absenci mechanického napětí způsobeného vnějšími silami nebo špatným rozvrhem systému.Služba a provoz
Během pravidelné údržby vizuálně zkontrolujte přírubu na známky netěsnosti, koroze nebo mechanického poškození. Ujistěte se, že těsnící prvky jsou nepoškozené a v pořádku. Pokud dojde k netěsnosti, izolujte postiženou část a přírubu případně vyměňte. Pro tento komponent nejsou stanoveny pravidelné intervaly údržby, pokud to nevyžaduje výkon systému nebo výsledky inspekce.Nejčastější otázky
Může se tato příruba použít s PE trubkami různých průměrů?
Ne, tato příruba je speciálně navržena pro spojování PE trubek stejného průměru. Použití s trubkami různých průměrů by ohrozilo těsnost a konstrukční integritu.
Je vhodná pro podzemní montáž?
Ano, příruba je vhodná pro podzemní montáž, pokud okolní půdní podmínky neexponují přírubu na agresivní chemikálie nebo nadměrné mechanické namáhání.
Jak funguje těsnící mechanismus?
Těsnění je zajištěno kombinací NBR O-ringu a zajištěním z mosazi. Tyto prvky tlačí na PE trubku a vytvářejí vodotěsné spojení.
Co je třeba zkontrolovat po montáži?
Po montáži zkontrolujte, zda je příruba správně sedící na trubce, zda jsou těsnící kroužky nepoškozené a zda nejsou viditelné mezery nebo špatné zarovnání, které by mohly naznačovat chybné spojení.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Spojky - potrubí / potrubí |
|---|---|
| Hmotnost: | 0.04 kg |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 20 mm |
| Typ připojení: | svěrné šroubení |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:12:47 |
