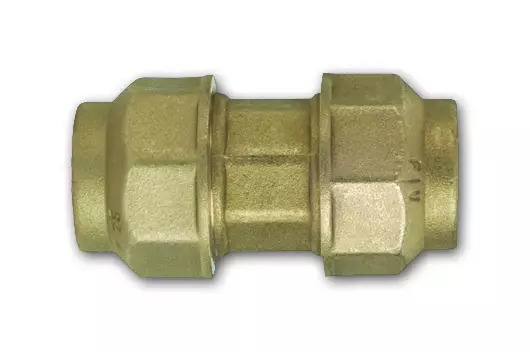

Spojka - trubka/trubka - 32x32; PE

Detailní popis produktu

Tato spojka se používá v potrubních, topných a zavlažovacích systémech, kde je třeba spojit dvě PE trubky stejného průměru. Často se instaluje v bytových, obchodních a průmyslových budovách, kde se PE potrubí používá pro vodovod, kanalizaci nebo podlahové vytápění. Spojka zajišťuje bezpečné, netěsné spojení bez nutnosti svařování nebo dalších nástrojů, což ji činí vhodnou jak pro nové instalace, tak pro opravy systému.

Při práci s PE potrubím musí montéři zajistit, že trubky jsou přímořezy a bez ostrých hran. Spojka je navržena pro rychlou a snadnou montáž, ale vyžaduje pečlivé zarovnání, aby se zabránilo poškození nebo přetížení spojení. Je zvláště užitečná v systémech, kde je třeba flexibilita a jednoduchá montáž, například v podlahových topných smyčkách nebo v místech s omezeným přístupem.

Technické parametry

Materiál	Mosaz CW617N podle EN 12165
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I07712100
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že spojka je vhodná pro systémy pracující při tlacích až do 16 bar při referenčních teplotách. Rozsah provozních teplot od -20 °C do +90 °C znamená, že je vhodná pro aplikace s teplou i studenou vodou, včetně podlahového vytápění. Tyto parametry jsou zásadní pro výběr správné spojky pro daný systém a zajištění dlouhodobého provozu.

Montáž a spojení

Spojka spojuje dvě PE trubky o průměru 32 mm stejného průměru. Proces montáže zahrnuje přípravu trubek na délku, zajištění čistého a přímořezu a jejich vložení do spojky, dokud nejsou zcela zasunuté. Spojka využívá stříhací prstenec a těsnící kroužky k vytvoření bezpečného a netěsného spojení. Je důležité ověřit, že trubky jsou zcela zasunuté a že spojka je správně zarovnaná, aby se zabránilo přetížení spojení. Běžné chyby při montáži zahrnují použití poškozených nebo špatně přípravených trubek a nedostatečné kontrolování zarovnání po montáži.

Kompatibilita a příslušenství

Tato spojka je specificky navržena pro PE trubky o průměru 32 mm a není kompatibilní s jinými průměry nebo materiály. Je určena pro použití v PE potrubních systémech pracujících v rámci stanovených tlakových a teplotních rozsahů. K montáži není třeba žádné další příslušenství, ale je důležité zajistit, že PE trubky jsou správného průměru a materiálu. Související produkty zahrnují další spojky a přípojky IVAR pro PE potrubní systémy.

Technický pozadí pro projektanty

Spojka funguje tím, že stlačí stříhací prstenec a těsnící kroužky kolem PE trubek, čímž vytvoří mechanické a těsnící spojení. Tělo je vyrobeno z mosazi CW617N, která nabízí dobré odolnosti korozi a mechanickou pevnost. Stříhací prstenec je vyroben z mosazi CW614N a těsnící kroužky jsou z materiálů NBR a STOP, které poskytují těsnost a odolnost vůči teplotě a tlaku. Spojka se integruje do systému tím, že se připojí k PE trubkám, a zajištění, že systém splňuje požadované tlakové a teplotní požadavky. Doba životnosti a účinnost spojky závisí na správné montáži, správném zarovnání a kvalitě použitých PE trubek.

Služba a provoz

Spojka vyžaduje minimální údržbu díky svému návrhu a materiálům. Je důležité pravidelně kontrolovat spojení na známky netěsnosti nebo opotřebení, zejména v systémech pracujících při vyšších teplotách nebo tlacích. Pokud jsou zjištěny jakékoliv problémy, měla by být spojka prohlédnuta a, pokud je to nutné, vyměněna. V technických datech nejsou uvedeny žádné pravidelné intervaly údržby.

Nejčastější otázky

Může být spojka použita s PE trubkami různých průměrů?
Ne, spojka je specificky navržena pro PE trubky o průměru 32 mm stejného průměru. Použití s jinými průměry by vedlo k nesprávnému a potenciálně nebezpečnému spojení.

Je spojka vhodná pro použití v systémech s teplou vodou?
Ano, spojka je vhodná pro systémy pracující až do 90 °C, což z ní činí vhodnou pro aplikace s teplou vodou, jako je podlahové vytápění a dodávka teplé vody do bytu.

Může být spojka použita v exteriérech?
Ano, za předpokladu, že systém je navržen pro venkovní použití a instalace je chráněna před přímým vystavením UV záření a extrémním počasím.

Je spojka kompatibilní s jinými IVAR přípojkami?
Ano, spojka je součástí širokého sortimentu IVAR pro PE potrubní systémy a je kompatibilní s jinými přípojkami téže značky a konstrukce.
