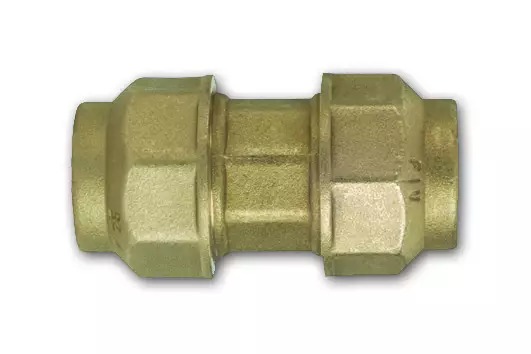

Šroubení - potrubí/potrubí - 40x40; PE

Detailní popis produktu

Šroubení pro PE potrubí jsou základní komponenty v potrubních a zavlažovacích systémech s nízkou teplotou. Instalatéři pracující na domácích nebo komerčních vodovodních liniích, topných okruzích nebo kanalizačních systémech často používají takové spojovací prvky k propojení potrubí bez svařování. Tato šroubení jsou zvlášť užitečná v systémech, kde je třeba flexibilita a jednoduchá montáž, například v podlahovém vytápění nebo v distribuci pitné vody. Design umožňuje rychlou montáž a spolehlivé těsnění, což z něj dělá vhodný prvek pro prostředí s minimálními teplotními kolísáními.

Při práci s polyetylenovými (PE) potrubními systémy je důležité použít spojovací prvky kompatibilní s materiálovými vlastnostmi potrubí. Toto šroubení je speciálně navrženo pro spojení PE potrubí stejného průměru, čímž zajišťuje bezpečné a netěsné spojení. Montážní proces je jednoduchý, ale vyžaduje důkladnost, aby se zabránilo špatnému zarovnání nebo nesprávnému utažení, což by mohlo ohrozit integritu spoje.

Technické parametry

Materiál	Tělo: mosaz CW617N podle EN 12165
Teplota provozu	-20 °C
Jmenovitý tlak	PN 16
Kód	I07712114
Značka	IVAR

Jmenovitý tlak PN16 znamená, že šroubení je vhodné pro systémy pracující do 16 bar. Rozsah provozních teplot se pohybuje od -20°C do +90°C, což z něj dělá vhodný prvek pro aplikace s chladnou a teplou vodou. Výběr materiálů, včetně mosazi CW617N pro tělo a těsnění NBR, zajišťuje kompatibilitu s PE potrubím a odolnost proti korozi v běžných potrubních prostředích. Tyto parametry jsou klíčové pro určení vhodnosti šroubení pro konkrétní návrh systému.

Montáž a spojení

Pro montáž šroubení musí být PE potrubí čistě odříznuta a zbavena ostrých hran, aby povrch byl hladký pro spojení. Šroubení se nasune na koncích potrubí a kroužek a O-kroužky se správně umístí, aby vytvořily vodotěsné těsnění. Utažení je třeba provádět rovnoměrně, aby nedošlo k špatnému zarovnání nebo poškození O-kroužků. Důležité je ověřit, že potrubí jsou plně zasunuta do šroubení a že moment utažení je aplikován podle pokynů výrobce. Běžné chyby při montáži zahrnují přetížení, které může poškodit těsnění, nebo nedostatečné utažení, což může vést k únikům.

Kompatibilita a příslušenství

Toto šroubení je navrženo pro použití s 40 mm PE potrubím stejného průměru. Je kompatibilní se standardními PE potrubními systémy používanými ve vodovodech a zavlažování. K montáži není třeba žádné další příslušenství. Při plánování systému je důležité zajistit, že všechny spojovací prvky a potrubí jsou od stejného výrobce nebo kompatibilní se stejnými specifikacemi, aby se zabránilo problémům s kompatibilitou.

Technický pozadí pro projektanty

Šroubení funguje tím, že stlačí kroužek a O-kroužky kolem PE potrubí, čímž vytvoří mechanické a hydraulické těsnění. Mosazné tělo CW617N poskytuje konstrukční pevnost a odolnost proti korozi, zatímco těsnění NBR zajišťuje flexibilitu a těsnící výkon. Integrace šroubení do PE potrubního systému závisí na tlakových a teplotních podmínkách systému. Doba životnosti šroubení je ovlivněna kvalitou montáže, provozními podmínkami a kompatibilitou materiálů použitých v systému.

Služba a provoz

Pravidelná kontrola šroubení je doporučena, aby se zajistilo, že spojení zůstává bezpečné a netěsné. Zkontrolujte stav O-kroužků a kroužku a ověřte, že šroubení není korozi nebo poškození. Pokud jsou zjištěny jakékoliv problémy, šroubení by mělo být okamžitě vyměněno, aby se zabránilo selhání systému. Pro tento prvek nejsou stanoveny konkrétní intervaly údržby, ale pravidelná údržba je doporučena v souladu s požadavky systému.

Nejčastější otázky

Může být toto šroubení použito s PE potrubím různých průměrů?
Ne, toto šroubení je navrženo speciálně pro spojení PE potrubí stejného průměru. Použití s různými průměry by vedlo k nesprávnému sednutí a možnému úniku.

Je toto šroubení vhodné pro vysokotlaké systémy?
Šroubení je určeno pro PN16, což znamená, že je vhodné pro systémy pracující do 16 bar. Není určeno pro vysokotlaké aplikace mimo tuto specifikaci.

Může být šroubení použito v exteriérových instalacích?
Ano, pokud zůstane provozní teplota v rámci specifikovaného rozsahu od -20°C do +90°C. Je však důležité chránit šroubení před přímým vystavením UV záření a extrémním počasím, aby nedošlo ke degradaci těsnění.

Které materiály jsou použity při výrobě šroubení?
Tělo je vyrobeno z mosazi CW617N, kroužek je z mosazi CW614N a těsnění jsou z kaučuku NBR. Tyto materiály zajišťují kompatibilitu s PE potrubím a odolnost proti korozi v běžných potrubních prostředích.
