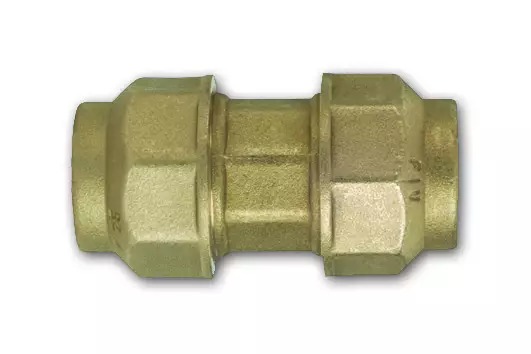

Šroubení - trubka/trubka - 63x63; PE
Kód: I07712200Související produkty
Detailní popis produktu
Toto šroubení se používá v profesionálních topných a potrubních instalacích, kde je třeba spojit dvě PE trubky stejného průměru. Často se vyskytuje v bytových i komerčních budovách, včetně podlahového vytápění, rozdělení teplé a studené vody a zavlažování. Šroubení zajišťuje beznetěsné a bezúdržbové spojení v prostředí s kolísavými teplotami a středním tlakem. Instalace vyžaduje pečlivou přípravu konců trubek a správné utažení stříhacího prstence pro zajištění dlouhodobé funkčnosti.
Instalatéři pracující s polyetylenovými potrubními systémy najdou toto šroubení vhodné pro spojení trubek jak při novostavbách, tak při rekonstrukcích. Je zvláště užitečné v systémech, kde je třeba flexibilita a odolnost vůči tepelnému roztažení. Šroubení je navrženo pro systémy pracující v teplotním rozsahu od -20°C do +90°C, což ho činí vhodným pro aplikace s teplou i studenou vodou. Klasifikace PN16 znamená, že vydrží tlak až 16 bar při nominálních podmínkách.
Technické parametry
| Materiál | Tělo: mosaz CW617N podle EN 12165 |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | I07712200 |
| Značka | IVAR |
Instalace a připojení
Pro instalaci šroubení nejprve zajistěte, že koncové části PE trubek jsou čisté a bez nečistot. Šroubení je navrženo pro PE trubky o průměru 63 mm a vyžaduje použití stříhacího prstence a O-rinových těsnění pro beznetěsné spojení. Stříhací prstenec je z mosazi CW614N a musí být rovnoměrně utažen vhodným klíčem. Je důležité se vyhnout přetížení, které může poškodit O-rinová těsnění nebo deformovat tělo šroubení. Běžnou chybou je špatné zarovnání trubek před utažením, což může vést k netěsnostem nebo nerovnoměrnému namáhání spojení.Kompatibilita a příslušenství
Toto šroubení je specificky navrženo pro PE trubky o průměru 63 mm a je kompatibilní se standardními PE potrubními systémy. Vyžaduje použití stříhacího prstence a dvou O-rinových těsnění (NBR a STOP) pro kompletní spojení. V současném sortimentu nejsou uvedeny žádné další související nebo alternativní produkty. Při plánování instalace zajistěte, že jsou k dispozici všechny potřebné komponenty pro správné dokončení spojení.Technický pozadí pro projektanty
Toto šroubení funguje tím, že stříhací prstenec stlačí proti PE trubce, čímž vznikne těsné spojení. Mosazné tělo poskytuje konstrukční pevnost a odolnost proti korozi, zatímco NBR a STOP O-rinová těsnění zajišťují beznetěsné spojení. Klasifikace PN16 je založena na maximálním povoleném tlaku při nominálních teplotních podmínkách. Vlastnosti materiálu mosazi a O-rinových těsnění ovlivňují výkon šroubení v různých teplotních a tlakových podmínkách. Návrh umožňuje tepelné roztažení PE trubek bez poškození integrity spojení.Služba a provoz
Při provozu je důležité pravidelně kontrolovat šroubení na známky opotřebení, netěsnosti nebo deformace. V technických datech nejsou uvedena žádná konkrétní období pro údržbu. Pokud je zjištěna netěsnost, šroubení je třeba rozmontovat a zkontrolovat O-rinová těsnění a stříhací prstenec na poškození. Při znovusestavování je nutné použít nová O-rinová těsnění, aby bylo zajištěno správné těsnění. Šroubení není navrženo pro demontáž a opětovné použití stejných O-rinových těsnění.Nejčastější otázky
Může být šroubení použito pro spojení různých typů PE trubek?
Ne, šroubení je navrženo pro spojení PE trubek stejného průměru a typu. Použití s jinými typy trubek může ohrozit integritu spojení.
Je šroubení vhodné pro použití v podzemních instalacích?
Ano, šroubení je vhodné pro použití v podzemních instalacích, pokud je systém navržen pro očekávané prostředí a PE trubky jsou vhodně chráněny před mechanickým poškozením.
Může být šroubení použito v systémech s vysokým tepelným roztažením?
Ano, šroubení je navrženo tak, aby kompenzovalo tepelné roztažení PE trubek. Flexibilní O-rinová těsnění a stříhací prstenec umožňují pohyb bez netěsností nebo namáhání spojení.
Jaká je maximální provozní teplota pro toto šroubení?
Maximální provozní teplota je +90°C. Překročení této teploty může ovlivnit výkon O-rinových těsnění a snížit životnost šroubení.
Doplňkové parametry
| Kategorie: | Spojky - potrubí / potrubí |
|---|---|
| Hmotnost: | 0.5 kg |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 63 mm a více |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | tělo mosaz CW617N dle EN 12165 |
| Provozní teplota: | -20 °C |
