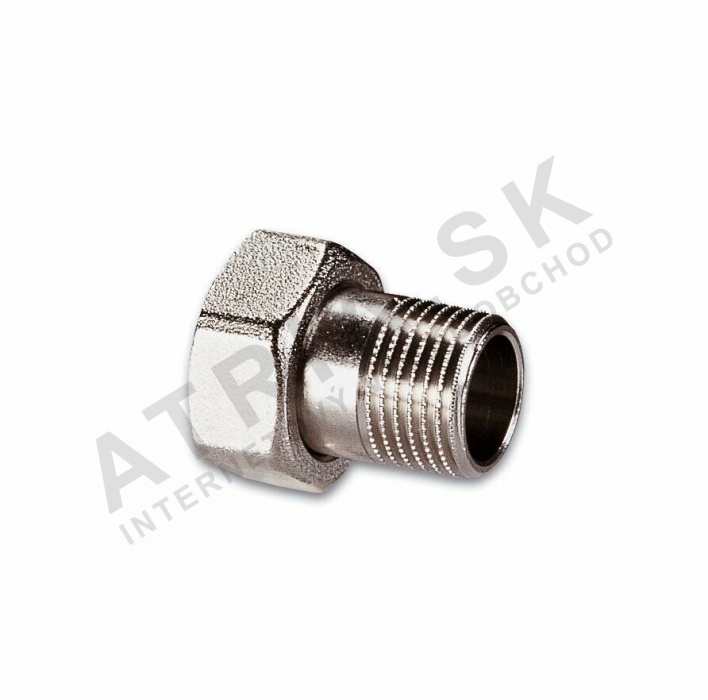

Kohoutové šroubení, IVAR.AGE 16, 3/4 palce x 1/2 palce IVAR.AGE 16

Detailní popis produktu

Kohoutová šroubení jsou základními komponenty v topných a potrubních systémech, kde je třeba přesně řídit průtok kapaliny. Často se používají při instalaci nebo údržbě otopných těles, podlahového vytápění a dalších hydronických systémů v obytných i komerčních budovách. Instalatéři pracují s těmito šroubeními při připojování kohoutů k potrubní síti, aby zajistili těsné a netěsné spojení. Šroubení musí vyhovovat tlakovým a tepelným požadavkům systému a zároveň být kompatibilní s ostatními komponentami.

V systémech s ručními nebo termostatickými kohouty, jako jsou modely IVAR.VD nebo IVAR.VS, jsou přesné rozměry a kvalita materiálu šroubení klíčové. Konstrukce z mosazi s niklovým povlakem zaručuje odolnost proti korozi a opotřebení, což je vhodné pro dlouhodobé provozování v mokrém prostředí. Šroubení se obvykle instaluje ve dvojici – samčí a samicí – aby vzniklo těsné závitové spojení, které odolává normálním provozním podmínkám bez netěsnosti nebo uvolnění v průběhu času.

Technické parametry

Před instalací ověřte, že šroubení odpovídá rozměrům kohoutu a potrubí. Samčí závit o průměru 3/4 palce se připojuje ke kohoutu, zatímco samicí závit o průměru 1/2 palce se připojuje k potrubí nebo jiné komponentě. Aplikujte těsnicí prostředek nebo pásko PTFE, aby bylo spojení vodotěsné. Šroubení zatímejte postupně pomocí klíče, abyste zabránili překřížení závitů nebo poškození povlaku. Po instalaci zkontrolujte netěsnosti zatížením systému a sledováním, zda nenastává únik. Běžné chyby zahrnují přetížení, které může deformovat závity, a použití nesprávného těsnícího prostředku, který se může v průběhu času rozložit.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s řadou kohoutů IVAR, včetně IVAR.VD, IVAR.VS, IVAR.VCR, IVAR.VCD, IVAR.VCS, IVAR.DD a IVAR.DS. Může se také připojit k komponentám s Euroconus (EK) šroubením. Pro kompletní integraci systému zkontrolujte, že všechny připojené části mají stejné tlakové hodnoty a materiály. V závislosti na návrhu a způsobu instalace mohou být potřeba další komponenty, jako jsou spojovací kroužky nebo těsnící kroužky. Pro standardní instalaci nejsou potřeba žádné konkrétní příslušenství, ale vždy se obracejte na technickou dokumentaci výrobce pro podrobné pokyny.

Technický pozadí pro projektanty

Šroubení vytváří závitové mechanické spojení, které těsní rozhraní mezi kohoutem a potrubím. Slitina CW617N je vybrána pro svůj kompromis mezi pevností, tažností a odolností proti tepelnému roztažení. Niklový povlak zvyšuje odolnost tím, že snižuje tření a brání degradaci povrchu. V topném systému musí šroubení udržovat integritu za různých teplot a tlaků. Správné rozměry jsou kritické, aby se zabránilo omezení průtoku nebo koncentracím napětí, které by mohly vést k předčasnému selhání. Projektanti by měli zohlednit provozní podmínky systému a kompatibilitu sousedních komponent při specifikaci tohoto šroubení.

Údržba a provoz

Při pravidelných kontrolech systému zkontrolujte šroubení na známky opotřebení, koroze nebo úniku. Pokud se šroubení uvolní nebo poškodí, je třeba ho okamžitě vyměnit, aby nedošlo k selhání systému. Tento komponent nemá plánované intervaly údržby, pokud to výrobce v dokumentaci nezadá. Před jakoukoliv údržbou zajistěte, že systém je vyrovnán. Při zatírání nebo demontáži šroubení se vyhýbejte nadměrné síle, aby nedošlo k poškození závitů nebo povlaku.

Nejčastější otázky

Může být toto šroubení použito s termostatickými kohouty?
Ano, je kompatibilní s termostatickými kohouty, jako jsou IVAR.VCR a IVAR.VCS. Rozměry a materiál vyhovují požadavkům pro tyto aplikace.

Je při instalaci potřeba těsnícího prostředku?
Doporučuje se použít těsnící prostředek nebo pásko PTFE, aby bylo spojení vodotěsné. Naneste ho rovnoměrně na samčí závit před montáží.

Může toto šroubení být připojeno k komponentám s Euroconus (EK)?
Ano, návrh umožňuje kompatibilitu s armaturami s Euroconus (EK) typem připojení.

Jaké nástroje jsou potřeba pro instalaci?
Pro zatírání šroubení postačí běžný klíč nebo šroubovák. Vyhněte se použití nástrojů s nárazem, aby nedošlo k poškození závitů nebo deformaci povlaku.
