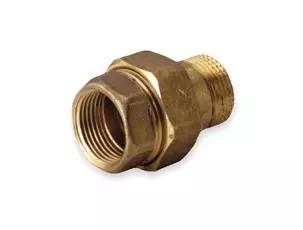

Šroubení - přímé - 1/2 palce
Kód: I0603015SPSouvisející produkty
Detailní popis produktu
Přímá šroubení jsou základními komponenty při instalaci otopných, potrubních a sanitárních systémů. Zajišťují bezpečné spojení mezi přímými úseky potrubí, zaručují těsnost při provozních tlacích a teplotách. Tento typ šroubení se běžně používá ve všech typech budov – bytových, obchodních i průmyslových – pro spojování otopných těles, podlahových topných okruhů, potrubí pro teplou i studenou vodu a různých hydraulických systémů. Šroubení je zvláště vhodné pro prostředí, kde je vyžadována spolehlivá těsnost za středního tepelného namáhání a při trvalém průtoku.
Třída tlaku PN25 umožňuje šroubení zvládat aplikace středního tlaku, což ho činí vhodným pro uzavřené otopné systémy a potrubí pod tlakem. Maximální provozní teplota 110 °C zajišťuje jeho efektivní fungování jak v otopných, tak i v distribučních systémech teplé vody. Mosaz CW617N byla vybrána díky své odolnosti proti korozi a mechanické stabilitě, zatímco plochý těsnicí prstenek zajišťuje netěsnost bez úniku v závitových spojích.
Technické parametry
| Materiál | Mosaz CW617N ATEST pro pitnou vodu |
|---|---|
| Provozní teplota | +110 °C |
| Jmenovitý tlak | PN 25 |
| Kód | I0603015SP |
| Značka | IVAR |
Montáž a spojení
Montéři by měli zajistit, že povrchy závitů jsou čisté a bez nečistot před sestavením. Na závit mužského závitu naneste malé množství těsnícího prostředku nebo PTFE pásku, aby byl zvýšen těsnost a zabráněn únik. Při utahování zarovnejte šroubení s osou potrubí, aby nedošlo k vybočení a namáhání spoje. Přehnané utažení by mělo být vyhýbáno, protože může poškodit těsnicí prstenek nebo deformovat tělo z mosazi. Běžnou chybou je nekontrola zarovnání po utažení, což může vést k úniku při tlaku. Vždy ověřte těsnost spoje po instalaci postupným zavedením systémového tlaku a kontrolou případných úniků.
Kompatibilita a příslušenství
Toto šroubení je kompatibilní se standardními potrubími z mědi, oceli a polyetylenu o průměru 1/2 palce v otopných a potrubních systémech. Vyžaduje příslušenství nebo koncové části potrubí se shodujícími závity pro bezpečné spojení. Při instalaci do systémů s pitnou vodou zkontrolujte, zda všechny připojené komponenty mají příslušné certifikace. Během instalace mějte k dispozici další příslušenství, jako jsou kleště, těsnící pásky a čisticí nástroje. Související produkty zahrnují podobná šroubení v různých závitových velikostech a konfiguracích, i když pro tento model nejsou uvedeny konkrétní alternativy.
Technický pozadí pro projektanty
Jako přímý spojovací prvek funguje šroubení vytvářením tuhého, netěsného spojení mezi dvěma úseky potrubí. Mosaz CW617N poskytuje dobrou mechanickou pevnost a odolnost proti dezinkifikaci, což je klíčové pro dlouhodobý provoz v uzavřených systémech. Plochý těsnicí prstenek poskytuje komprimovatelné rozhraní, které se přizpůsobí drobným nerovnostem povrchu, čímž zvyšuje spolehlivost spojení. Správná integrace do systému zahrnuje zarovnání šroubení s rozvrhem systému, aby nedošlo k torznímu namáhání, a zároveň zajištění, že celkový návrh systému zohledňuje tepelné roztažnosti a smrštění. Doba trvanlivosti a účinnost závisí na kvalitě montáže, čistotě spojovacích ploch a na absenci korozi způsobujících prvků v dopravovaném médiu.
Služba a provoz
Při běžném provozu vyžaduje šroubení minimální údržbu. Pravidelně kontrolovat spojení na případné úniky, zejména po počátečním uvedení do provozu nebo po jakékoliv změně tlaku v systému. Pokud dojde k úniku, šroubení opatrně demontujte, zkontrolujte těsnicí prstenek a při potřebě při sestavení použijte novou těsnící vrstvu. Demontáž šroubení vyhýbá se, pokud není nezbytná, protože opakované závity mohou ovlivnit integritu spoje. V technické dokumentaci pro tento komponent nejsou stanoveny konkrétní intervaly údržby.
Nejčastější otázky
Může být šroubení použito v systémech s pitnou vodou?
Ano, konstrukce z mosazi CW617N a certifikace ATEST potvrzují vhodnost pro aplikace s pitnou vodou.
Je možné znovu použít plochý těsnicí prstenek po demontáži?
Ne, těsnicí prstenek by měl být při sestavení vyměněn, aby byla zajištěna bezpečná a netěsná těsnost.
Může být šroubení použito v systémech s teplotou vyšší než 110 °C?
Ne, maximální provozní teplota je stanovena na +110 °C podle údajů výrobce.
Doplňkové parametry
| Kategorie: | Topenářské šroubení - přímé |
|---|---|
| Hmotnost: | 0.14 kg |
| Rozměr závitu: | 1/2" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 25 |
| Materiál: | mosaz CW617N, atest pro pitnou vodu |
| Provozní teplota: | +110 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 15:20:03 |
