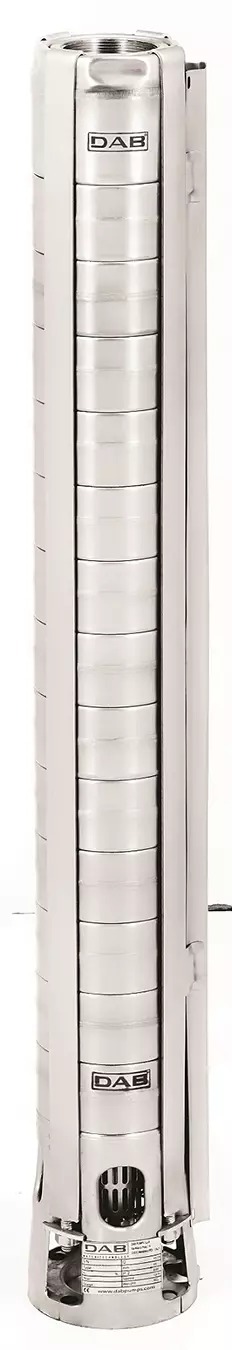

SS6B 03 Čerpadlo 6" pro studny a vrtany - 2,2kW - hydraulická část

Detailní popis produktu

Toto ponorné čerpadlo je určeno pro svislé nebo vodorovné zapuštění do studny nebo vrtaného vodovodu s dostatečným průměrem. Často se používá v domácích, průmyslových a zemědělských aplikacích, kde jsou vyžadovány vysoké průtoky a tlaky. Čerpadlo je kompatibilní s 6palcovými motory a lze jej integrovat do systémů pro požární ochranu, zavlažování a obecné zásobování vodou. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi, což je vhodné pro prostředí s chemicky agresivní vodou.

Čerpadlo SS6B 03 se často používá v hlubokých vrtanech, kde je vyžadována spolehlivá výkonová výdrž za vysokého tlaku. Jeho modulární návrh umožňuje flexibilní konfiguraci v závislosti na požadovaném průtoku a výšce. Je vhodné pro systémy, které zpracovávají vodu se středním množstvím znečistků, jako jsou písek nebo bahno. Čerpadlo musí být kombinováno s kompatibilním ponorným motorem, přičemž konkrétní model motoru určuje orientaci montáže a tepelné limity.

Technické parametry

Montáž a připojení

Montáž vyžaduje pečlivé zarovnání s vrtaným vodovodem nebo krytem studny. Svislá montáž je standardní, vodorovná montáž je možná s chladičem a kompatibilitou motoru. Čerpadlo musí být připojeno k 6palcovému motoru, např. TR6 nebo 6GF. Velikosti připojení se liší podle modelu: 2 1/2 palce pro SSGA/SSGB, 3 palce pro SSGC a 4 palce pro SSGD/SSGE. Vstupní a výstupní komponenty jsou vyrobeny z nerezové oceli, aby se zabránilo korozi. Při montáži zkontrolujte, zda je motor určen pro vodorovné montování, pokud je to nutné. Zkontrolujte specifikace motoru pro tepelnou a mechanickou kompatibilitu s požadovanými provozními podmínkami.

Běžné chyby při montáži zahrnují nesprávné párování motoru, nekontrolu kompatibility orientace motoru a nedostatečnou kontrolu čerpadla a motoru na poškození před nasazením. Vždy potvrďte, že typ vinutí motoru (PE2 + PA) je vhodný pro maximální provozní teplotu. Zabezpečte montáž čerpadla a motoru, aby se zabránilo vibracím a následnému namáhání připojení.

Kompatibilita a příslušenství

Toto čerpadlo je navrženo tak, aby fungovalo s 4palcovými, 6palcovými a 8palcovými ponornými motory, v závislosti na hydraulických požadavcích. Kompatibilní typy motorů zahrnují 4GG, 4OL, 6GF, TR6 a TR8. Při použití frekvenčních měničů zkontrolujte kompatibilitu motoru s těmito řídicími systémy. Další komponenty, jako jsou chladiče, speciální kabelové uzávěry a vlastní vinutí motoru, lze objednat zvlášť pro konkrétní aplikace. Pro agresivní vodní prostředí lze na žádost upgradovat tělo čerpadla, lopatky a motor na nerezovou ocel AISI 316.

Technický pozadí pro projektanty

Čerpadlo SS6B 03 pracuje na principu vícestupňového odstředivého čerpadání, kde každý stupeň zvyšuje tlak vody. Lopatky a difúzory jsou vyrobeny z nerezové oceli, aby odolávaly korozi a opotřebení. Tato volba materiálu zajišťuje dlouhodobou spolehlivost v prostředích s chemicky agresivní vodou. Čerpadlo se integruje do větších systémů zásobování vodou připojením k kompatibilnímu ponornému motoru. Typ vinutí a tepelné hodnocení motoru ovlivňují maximální provozní teplotu a účinnost čerpadla. Použití chladiče při vodorovné montáži pomáhá odvádět teplo a udržovat výkon motoru.

Projektanti by měli zvážit maximální povolený obsah písku a potřebu pravidelné kontroly lopatek a difúzorů na opotřebení. Modulární návrh umožňuje snadnou výměnu jednotlivých komponent, což zkracuje dobu výpadku při údržbě. Nerezový plášť čerpadla poskytuje konstrukční pevnost a odolnost vůči vnější korozi, což zajišťuje dlouhodobý výkon v ponořených podmínkách.

Údržba a provoz

Údržba zahrnuje pravidelnou kontrolu těla čerpadla, lopatek a motoru na známky opotřebení nebo koroze. Uzavírací komponenty a kabelové uzávěry by měly být kontrolovány na integrity, aby se zabránilo únikům. Zajistěte, aby motor zůstával v rámci svých tepelných limitů během provozu. Technická dokumentace neposkytuje konkrétní intervaly údržby, ale doporučuje pravidelné vizuální kontroly, aby byly potenciální problémy identifikovány co nejdříve.

Během provozu sledujte výkon čerpadla na změny průtoku nebo tlaku, které mohou signalizovat zablokování nebo opotřebení. Pokud se čerpadlo používá v prostředí s vysokým obsahem písku, doporučuje se častější inspekce. Vždy postupujte podle pokynů výrobce při demontáži a znovusestavení, aby nedošlo k poškození vnitřních komponent.

Nejčastější otázky

Může být čerpadlo SS6B 03 použito s frekvenčním měničem?
Ano, čerpadlo lze provozovat s frekvenčním měničem, pokud je motor kompatibilní s těmito systémy. Zkontrolujte specifikace motoru pro vhodnost.

Je čerpadlo SS6B 03 k dispozici s vyšším teplotním hodnocením?
Ano, motor lze nakonfigurovat pro maximální teplotu vody +50°C. To vyžaduje výběr vhodného typu vinutí při objednávce.

Může být čerpadlo nainstalováno vodorovně?
Vodorovná montáž je možná s použitím chladiče. Však musí být motor ověřen pro kompatibilitu s vodorovným montováním.

Jaké materiály se používají pro tělo čerpadla a lopatky?
Standardní model používá nerezovou ocel AISI 304 pro tělo a lopatky. Verze z AISI 316 je k dispozici na žádost pro agresivní vodní prostředí.
